Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ф4104-М1
- Производитель: Уманский завод Мегомметр
- Код товара: 15928
- Доступность: Снят с производства

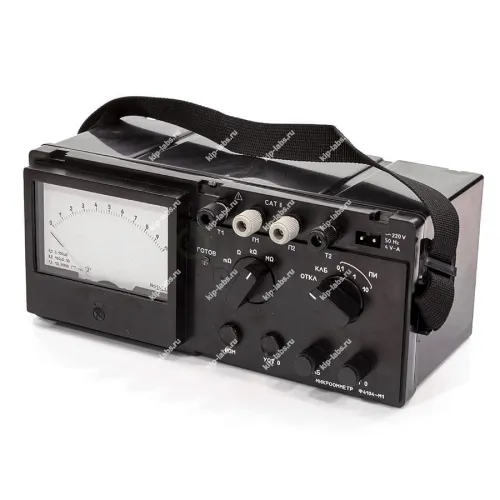

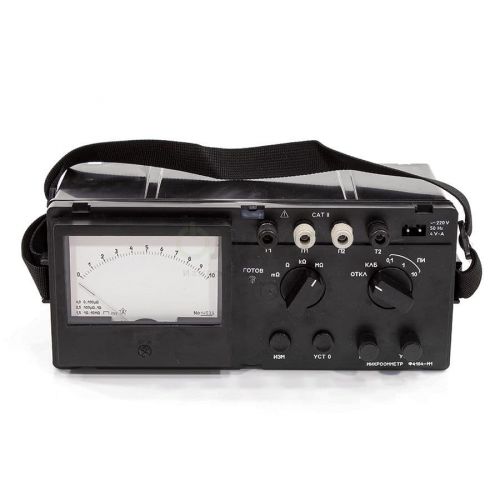

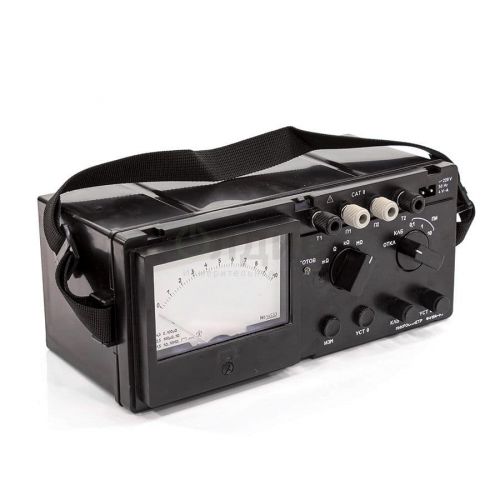

Назначение и принцип: Ф4104-М1 - Микроомметр
Прибор Ф4104-М1 представляет собой микроомметр, предназначенный для выполнения измерений сопротивления постоянному току, при этом изготовитель - Уманский завод Мегомметр указывает на его применение в лабораторных и эксплуатационных условиях.
Принцип работы основан на фиксации падения напряжения на исследуемом образце при пропускании через него оперативного тока заданной величины. На практике именно соотношение падения напряжения и величины тока служит основой для определения сопротивления, при этом прибор классифицируется среди омметры.
Для диапазонов 0-100 мкОм, 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом, 0-10 Ом в роли оперативного тока применяется одиночный импульс с амплитудной стабилизацией, при этом на остальных диапазонах используют стабилизированный постоянный ток.
Конструктивно микроомметр включает блок питания, стабилизатор тока, измерительный усилитель с фильтром и генератор синхронизирующих импульсов. При питании от сети входное напряжение понижается до 12-16 В и выпрямляется; преобразователь напряжения выполнен на транзисторах по схеме с самовозбуждением и обеспечивает стабилизацию выходного напряжения, после чего к выходным клеммам подключается измеряемое сопротивление.
Падение напряжения с подключённого сопротивления подаётся на вход измерительного усилителя, собранного на операционных усилителях, что обеспечивает преобразование сигнала для последующей оценки. Ток через образец остаётся постоянным в используемых режимах, поэтому уровень падения напряжения пропорционален величине сопротивления; при использовании одиночного импульса амплитуда фиксируется запоминающей ёмкостью, коммутация которой осуществляется электронным ключом.
Калибровка измерительного усилителя производится при помощи переменного резистора КЛБ, при этом на усилитель подаётся сигнал с образцовых резисторов. При калибровке соблюдают последовательность подстроек и проверок, что обеспечивает корректность настройки без введения новых измерительных методик.
При эксплуатации часто учитывают дискретность показаний и возможности самокалибровки; вопросы наличия интерфейсов передачи данных (например, RS-232C) решаются в рамках технических требований пользователя.
Функциональные опции
- использование одиночного импульсного оперативного тока на низких диапазонах и стабилизированного постоянного тока на прочих диапазонах;
- блок питания с понижающим и выпрямляющим каскадом, обеспечивающий 12-16 В для узлов прибора;
- транзисторный преобразователь с самовозбуждением и стабилизацией выходного напряжения;
- измерительный усилитель на операционных усилителях с фильтром для обработки напряжения с образца;
- запоминающая ёмкость и электронный ключ для фиксации амплитуды одиночного импульса;
- встроенный стабилизатор тока и генератор синхронизирующих импульсов.
Сферы использования
На практике микроомметр Ф4104-М1 применяют при поверке и диагностике элементов сопротивления, при этом прибор подходит для лабораторных измерений и контроля на производстве. В работе его используют при испытаниях узлов и компонентов, где требуется точное определение малых значений сопротивления.
При эксплуатации устройство подходит для последовательной проверки образцовых резисторов и контроля технологических операций; применение в сервисных центрах и электротехнических лабораториях является типичным сценарием.
Технические характеристики микроомметра Ф4104-М1:
| Метрологические характеристики | |||
|---|---|---|---|
| Диапазон измерений | Ток в измеряемом сопротивлении А | Длительность импульса измерительного тока, мс. не более | |
| Минимальные | Максимальные | ||
| 0-100 мкОм: 0 - 1 мОм; 0-10 мОм | 3 | 4 | 160 |
| 0 - 100 мОм: 0 - 1 Ом: 0-10 Ом | 0,6 | 0,8 | 800 |
| 0 - 100 Ом; 0 - 1 кОм; 0-10 кОм | 0,6·10-3 | 0,8·10-3 | Постоянный ток |
| 1 | 0,6·10-6 | 0,8·10-6 | Постоянный ток |
| Технические характеристики | |||
| Классы точности: - на диапазоне 0-100 мкОм - на диапазонах 0-1 мОм, 0-10 мОм. 0-100 мОм. 0-1 Ом - на остальных диапазонах | 4.0 2.5 1.5 | ||
| Время установления рабочего режима, мин. не более | 1 | ||
| Продолжительность непрерывной работы, ч. не менее | 8 | ||
| Время перерыва до повторного включения, мин. не менее | 5 | ||
| Мощность, потребляемая от сети переменного тока, В·А, не более | 4 | ||
| Питание: -от химических источников постоянного тока (девять элементов АЗ73) напряженим, В -от внешнего источника переменного тока напряжением. В | от 10.5 В до 15 В 220 ± 22 | ||
| Чатота питающей сети, Гц | 50 ± 0.5 или 60 ± 0.5 | ||
| Рабочие условия применения: - диапазон рабочих температур. °С' - относительная влажность при 30 °С без конденсации. % | от минус 30 до плюс 50 до 90 | ||
| Габаритные размеры, мм. не более | 305 х 125 х 155 | ||
| Масса, кг. не более | 2.3 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 1 | ||

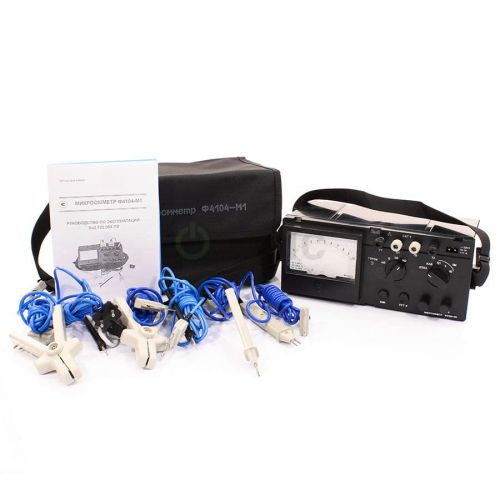

Комплект поставки Ф4104-М1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Микроомметр Ф4104-М1 | 1 |
| 2 | Шнур | 1 |
| 3 | Щуп | 2 |
| 4 | Сумка | 1 |
| 5 | Зажим | 2 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 11742-09 |
| Производитель | УманскийзаводМегомметр |
| Страна производитель | Украина |
| Гарантия (мес.) | 18 |
