М419 - Омметр

Описание модели: М419 - Омметр

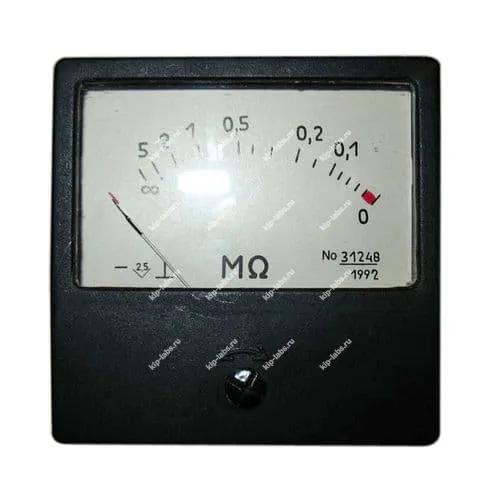

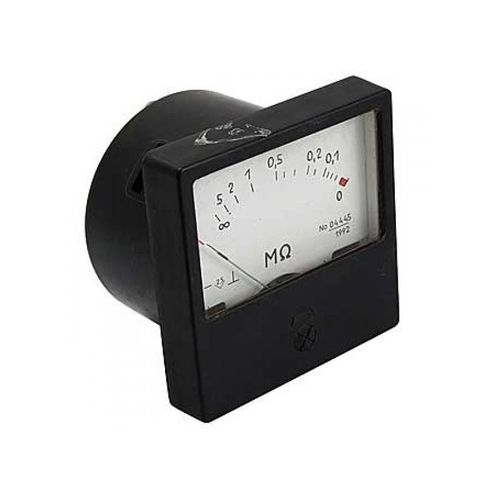

Прибор М419 представляет собой омметр прямого отсчёта, используемый для оценки активного (омического) сопротивления электрических цепей; производитель - Уманский завод Мегомметр , что позволяет учитывать фирменные конструкторские решения при выборе прибора.

Существуют разновидности омметров - мегомметры, тераомметры и микроомметры - которые отличаются диапазонами измеряемых сопротивлений; кроме того, соответствующие приборы объединяют общую принципиальную схему работы и могут входить в подборку омметры.

Принцип действия магнитоэлектрического омметра заключается в измерении силы тока. Этот ток протекает через испытываемое сопротивление при подаче постоянного напряжения источника питания.

Для определения сопротивлений от сотен ом до нескольких МОм прибор и контролируемое сопротивление Rx включаются последовательно, что обеспечивает корректность результатов измерений.

Щитовой омметр М419 применяют для определения сопротивления изоляции однофазных или трёхфазных сетей переменного тока с изолированной нейтралью при напряжениях до 420 В и частотах 45-500 Гц; также эксплуатация рассчитана на обычные щитовые условия монтажа. Дискретность шкалы способствует удобству считывания показаний.

Преимущества

• Прямой (непосредственный) отсчёт показаний.
• Работа в широком диапазоне частот от 45 до 500 Гц.
• Возможность длительной непрерывной эксплуатации при соблюдении условий эксплуатации.

Область применения

Прибор предназначен для контроля сопротивления изоляции в однофазных и трёхфазных системах с изолированной нейтралью; при необходимости он применим в составе щитовых средств измерений и контроля.

Технические характеристики: М419

• Диапазон измерения омметра: 0 - 5 МОм.
• Минимальная цена деления шкалы: 0.02 МОм
• Класс точности измерительного прибора: 2,5.
• Напряжение питания: 220 В частотой 45-500 Гц.
• Потребляемая мощность омметра: не более 1 Вт
• Входное сопротивление: не менее 250 кОм
• Условия эксплуатации: от минус 50 ° С до плюс 70 ° С.
• Режим работы: непрерывный, продолжительность непрерывной работы не ограничена. Допускается прерывистый режим работы.
• Габаритные размеры, мм: 80х80х100.
• Масса, кг , не более: 0,2.
• Не разрешается включать одновременно два омметра в одну сеть.
• Зажим «3» омметра должен быть заземлен или соединен с корпусом, так как омметр измеряет эквивалентное сопротивление изоляции сети по отношению к земле или к корпусу.
• Если омметр не включен в сеть - то его указатель находится на отметке механического нуля (крайней отметке красного цвета в левом конце шкалы). Если при правильном включении омметра указатель остается на отметке механического нуля - это указывает на неисправность омметра.
