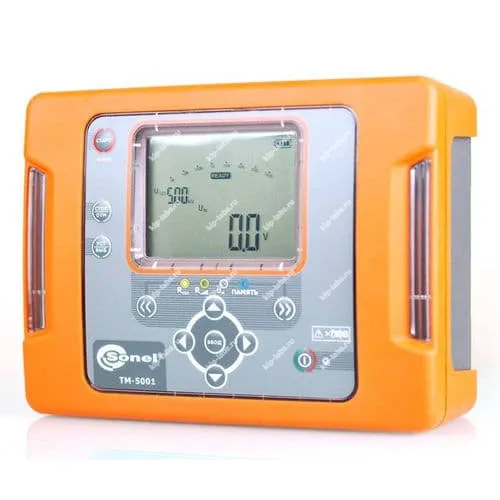

Описание измерителя параметров электроизоляции ТМ-5001:
Цифровой мегомметр ТМ-5001 произведен для контроля показателей сопротивления изоляции линии кабелей. Кроме того, прибор может применяться для измерения в проводке, трансформаторных обмотках, моторах, прочих установках электро- и телекоммуникационной классификации. В диапазоне измерений максимальный показатель напряжения находится на уровне 5000В для тока постоянного типа. Лимит на мониторинг сопротивления – до 5000 ГОм. Благодаря установке режима в трех временных интервалах можно в автоматической настройке провести расчеты показателей увлажненности и старения оборудования. Во время совершения измерений показателей сопротивления оборудование выдаст информацию касательно величины токовой утечки. В прибор также включена функция Ramp Test, благодаря которой можно фиксировать показатели сопротивления изоляционного слоя. Также можно проводить расчеты напряжения пробоя, шаг измерений составляет до 1 кВ/с.
В приборе встроен аналоговый фильтр, способный подавлять переменные показатели тока. Это способствует выполнению замеров в среде повышенных помех электромагнитной классификации.
Подобные результаты, которые были проведены в рамках тестирования, можно передать в память прибора и далее отобразить на компьютере.
Изготавливается ТМ-5001 в России, поэтому оборудование полностью прошло адаптацию под экстремальные климатические характеристики. Электропитание прибора осуществляется благодаря интегрированной батареи. Также устройство может работать от электросети 220В или от прикуривателя 12В.
Отличительные особенности:
Оборудование имеет следующие характеристики:
- напряжение для измерения лимитируется диапазоном до 5000В. При этом можно установить величину от 50В с соответствующим шагом;
- вычисление сопротивления изоляционного слоя до 5000 ГОм;
- мониторинг и измерение показателей абсорбции и старения – для этого можно выбрать три временные промежутка;
- отображение вычисляемого сопротивления и токовой утечки;
- автоматическая функция разрядки емкости проверяемого объекта после того, как расчеты будут завершены;
- выдача результата о состоянии изоляции в графике по трем стандартным характеристикам;
- выбор одного из трех параметров фильтра для защиты от помех электромагнитной классификации;
- фиксация показателей сопротивления изоляционного слоя с нарастающим напряжением – есть возможность провести регулировку тестируемого напряжения в зависимости от времени;
- мониторинг напряжения тока классификации переменной и постоянной;
- включить прибор можно от внутренней батареи;
- можно сохранить итоговые подсчеты и результаты измерения в памяти прибора;
- передача информации на персональный компьютер через USB-кабель.
Устройство полностью совместимо с программным обеспечением SONEL Reader и СОНЭЛ Протоколы 2.0. Оборудование способно функционировать в рамках температурного режима от -20 до +50 градусов Цельсия.
Технические характеристики измерителя ТМ-5001:
| Диапазон | Разрешение | Основная погрешность | |
|---|---|---|---|
| Измерение напряжений переменного и постоянного тока | |||
| 0…299,9 В | 0,1 В | ± (3% и. в. + 2 е. м. р.) | |
| 300…750 В | 1 В | ||
| Диапазон частоты: 45...65 Гц | |||
| Измерение сопротивления изоляции | |||
| Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom 5 ТОм (IISO nom = 1 мА) | |||
| 0,0...999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 е.м.р.) | |
| 1,000...9,999 МОм | |||
| 10,00...99,99 МОм | 0,01 МОм | ||
| 100,0...999,9 МОм | 0,1 МОм | ||
| 1,000...9,999 ГОм | 0,001 ГОм | ||
| 10,00...99,99 ГОм | 0,01 ГОм | ||
| 10,00...99,99 ГОм | 0,1 ГОм | ||
| 1,000...5,000 ТОм | 1 ГОм | ± (4 % и.в. + 50 е.м.р.) | |
| Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона). Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже | |||
| Напряжение | Диапазон измерений | ||
| до 100 В | 50 ГОм | ||
| 200 В…400 В | 100 ГОм | ||
| 500 В…900 В | 250 ГОм | ||
| 1000 В…2400 В | 500 ГОм | ||
| 2500 В | 1000 ГОм | ||
| 5000 В | 5000 ГОм | ||
| Диапазон | Разрешение | Основная погрешность | |
| Измерение тока утечки | |||
| 0…IL max | милли-, микро-, нано- | Рассчитывается на основании показаний сопротивления | |
| Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона). | |||
| Диапазон | Разрешение | Основная погрешность | |
| Измерение сопротивления изоляции в режиме RampTest | |||
| 0,0...999,9 кОм | 0,1 кОм | ± (5 % и.в. + 40 е.м.р.) | |
| 1,000...9,999 МОм | 0,001 МОм | ||
| 10,00...99,99 МОм | 0,01 МОм | ||
| 100,0...999,9 МОм | 0,1 МОм | ||
| 1,000...9,999 ГОм | 0,001 ГОм | ||
| 10,00...99,99 ГОм | 0,01 ГОм | ||
| 100,0...999,9 ГОм | 0,1 ГОм | ||
| 1,000...4,999 ТОм | 0,001 ТОм | ||
| Таблица для скорости нарастания измерительного напряжения t ? 5 В/сек.; Для скорости нарастания измерительного напряжения t > 5 В/сек. погрешность измерения сопротивления изоляции не определена; Для скорости нарастания измерительного напряжения t > 50 В/сек. результат измерения сопротивления изоляции не отображается; Измерение возможно для ёмкости объекта не более, чем 1 мкФ. | |||
| Диапазон | Разрешение | Выбранное UISO | Основная погрешность |
| Измерение напряжения пробоя режиме RampTest | |||
| 25,0 В...99,0 В | 0,1 В | ? 600 В | ± 5% и.в. ± 10 е.м.р |
| 100 В…600 В | 1 В | 600 В | ± 5% и.в. ± 4 е.м.р |
| 25 В…999 В | 1 В | > 600 В | ± 5% и.в. ± 5 е.м.р |
| 1,00 кВ…5,00 кВ | 1 В | > 600 В | ± 5% и.в. ± 4 е.м.р |
| Измерение возможно для ёмкости объекта не более, чем 1 мкФ. | |||
| Параметр | Значение | ||
| Общие технические характеристики | |||
| Питание измерителя | Пакет аккумуляторов SONEL NiMH 9.6В 2 Ач Постоянный ток 11x14,5В 2,5А | ||
| Категория безопасности | IV 600 В | ||
| Изоляция | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 | ||
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP65 | ||
| Диапазон рабочих температур | -20 °C…+50 °C | ||
| Диапазон температур при хранении | -20 °C…+60 °C | ||
| Память результатов измерений | 990 ячеек | ||
| Интерфейс | USB | ||
| Дисплей | Сегментный ЖКИ | ||
| Размеры | 200 x 150 x 75 мм | ||
| Масса | около 1,0 кг | ||
Комплект поставки измерителя TM-2501:
- Измеритель параметров электроизоляции ТМ-5001 - 1 шт
- Зажим «Крокодил» изолированный голубой К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт
- Зонд острый с разъемом «банан» красный 5кВ - 1 шт
- Зонд острый с разъемом «банан» черный 5кВ - 1 шт
- Кабель последовательного интерфейса USB - 1 шт
- Кабель сетевой - 1 шт
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой - 1 шт
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
- Футляр M8 - 1 шт.
Дополнительная комплектация ТМ-5001:
- Адаптер автомобильный (12В), для MRU-120/200, MPI-520/525.
