Хит
- Производитель: Sonel S.A.
- Код товара: 15151
- Доступность: В наличии
-
296040₽
- С учетом НДС 296040₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: WMRUMIC5010

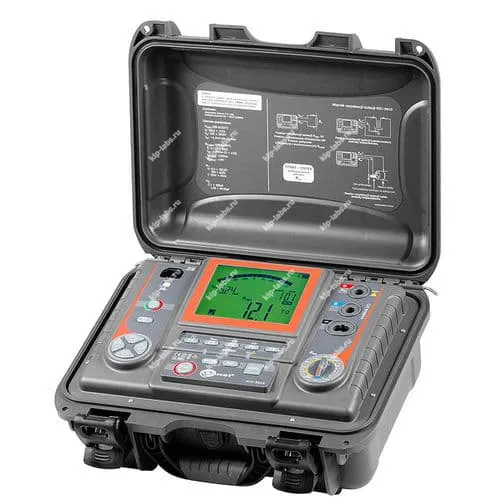

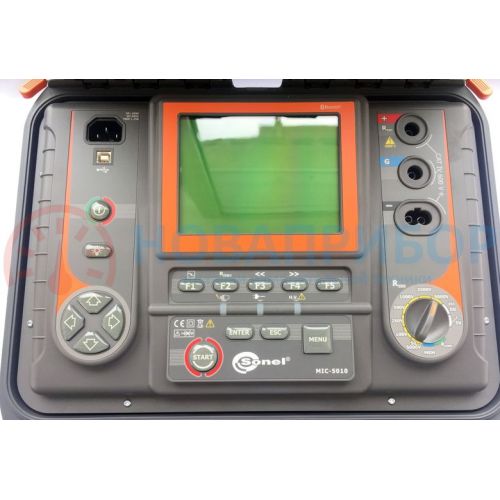

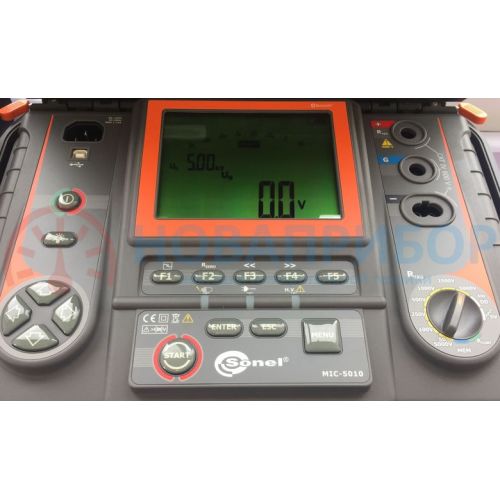

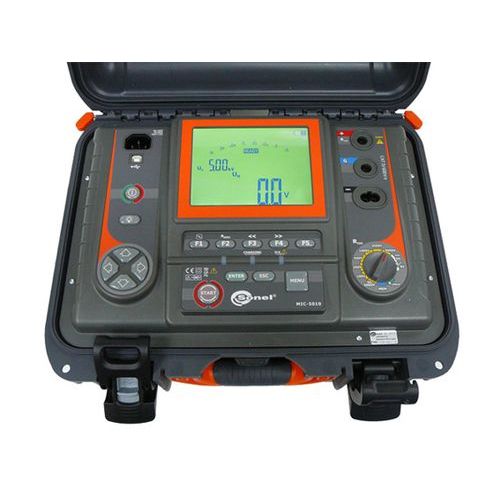

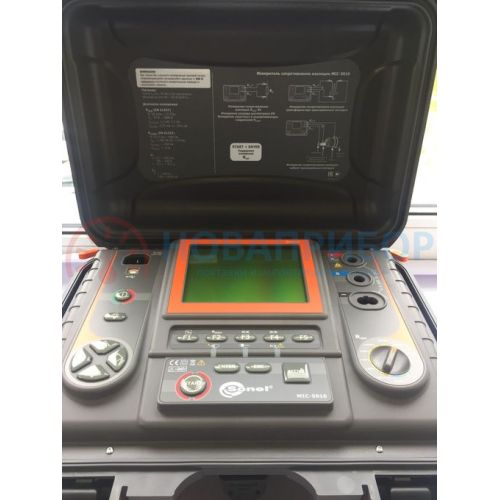

Описание измерителя параметров электроизоляции MIC-5010
MIC-5010 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Отличительные особенности MIC-5010:
- Измерение сопротивления электроизоляции RISO до 15 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА или 3 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 600 В;
- Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
- Подсветка клавиатуры и дисплея;
- Питание от встроенного аккумулятора;
- Встроенное зарядное устройство.
Технические характеристики измерителя MIC-5010
| Измерение сопротивления электроизоляции RISO | ||
|---|---|---|
| Диапазон отображения | Разрешение | Основная погрешность |
| Диапазон измерения согласно IEC 61557-2 для UN =" 5 кВ: от "5,00 МОм до 15,0 ТОм | ||
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0...15,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) |
| Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения | ||
| Напряжение UISO | Измерительный диапазон | |
| 250 В | 500 ГОм | |
| 500 В | 1,00 ТОм | |
| 1000 В | 2,00 ТОм | |
| 2500 В | 5,00 ТОм | |
| 5000 В | 15,0 ТОм | |
| Измерение сопротивления электроизоляции нарастающим напряжением (SV) | ||
| Напряжение UISO | Шаг напряжения | |
| 1 кВ | 200, 400, 600, 800, 1000 В | |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ | |
| 5 кВ | 1, 2, 3, 4, 5 кВ | |
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| Напряжение на разомкнутых измерительных проводниках: 4…24 В Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Измерение двунаправленным током | ||
| Измерение напряжения постоянного и переменного тока | ||
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 30...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
| Диапазон частот: от 45 Гц до 65 Гц | ||
| Измерение емкости | ||
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,9 мкФ | 0,01 мкФ | |
| Дополнительные технические характеристики | ||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
| Степень защиты корпуса согласно EN 60529 | IP54 (IP 67 с закрытой крышкой) | |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
| Температура хранения | –25...+70 °C | |
| Температура рабочая | -20..+50 °C | |
| Относительная влажность | 20..80 % | |
| Высота | До 3000 м | |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
| Дисплей | ЖК, сегментированный 5,6" | |
| Интерфейс | USB или беспроводной интерфейс OR-1 | |
| Габаритные размеры | 390x310x180 | |
| Масса измерителя | около 7 кг | |

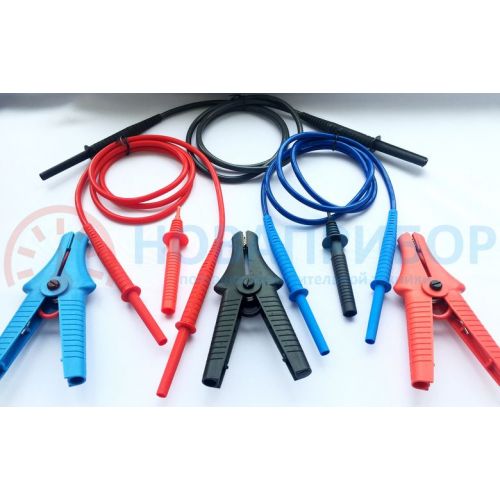

Комплект поставки измерителя MIC-5010:
- Зажим «Крокодил» изолированный голубой К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт
- Зонд острый с разъёмом «банан» красный - 1 шт
- Зонд острый с разъемом «банан» черный - 1 шт
- Кабель сетевой стандарта IEC - 1 шт
- Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м - 1 шт
- Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м - 1 шт
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м - 1 шт

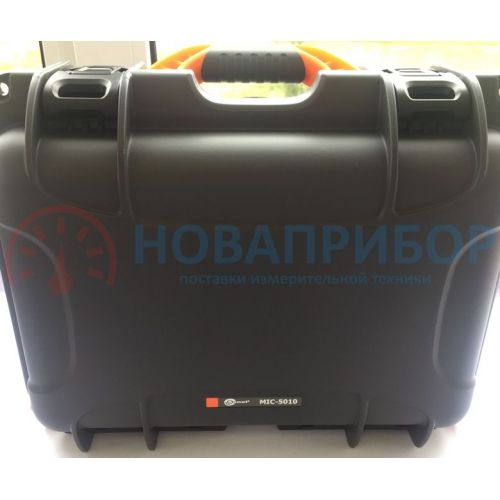

- Футляр L4 - 1 шт.
Дополнительная комплектация MIC-5010:
- Футляр L7 - для MIC-5005/5010/5050, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м - для MIC-50XX, MIC-10k3;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 5 м - для MIC-50XX, MIC-10k2;
- Провод измерительный с разъемами «банан» 10 кВ красный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 5 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 10 м - для MIC-50XX, MIC-10k1;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 58907-14 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
