- Производитель: CEM Industries
- Код товара: 28236
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
-
Оптовая цена:
53 977₽
-
Розничная цена:
59 974₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 481653
Руководство по эксплуатации DT-6605 - 821,8 кб
Свидетельство о включении в Госреестр СИ РФ измеритель сопротивления изоляции серии DT - 2,2 мб
Описание типа СИ РФ измеритель сопротивления изоляции серии DT - 118,9 кб
Методика поверки на измеритель сопротивления изоляции серии DT - 121,2 кб

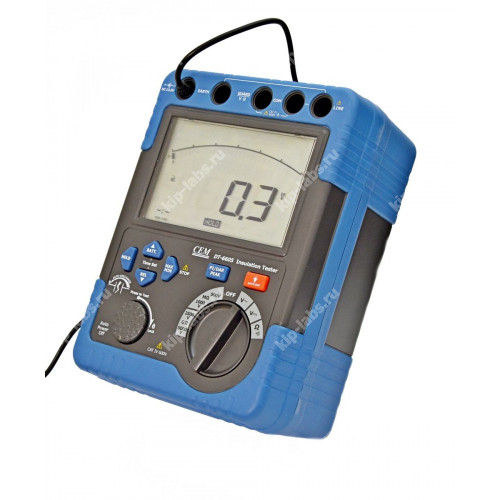

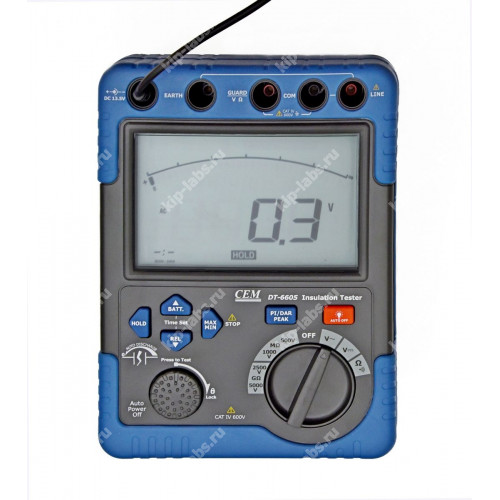

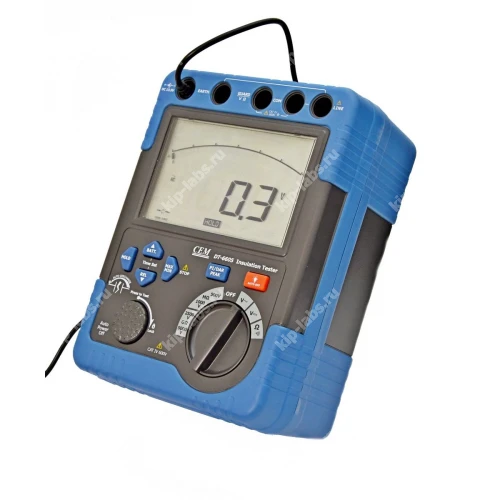

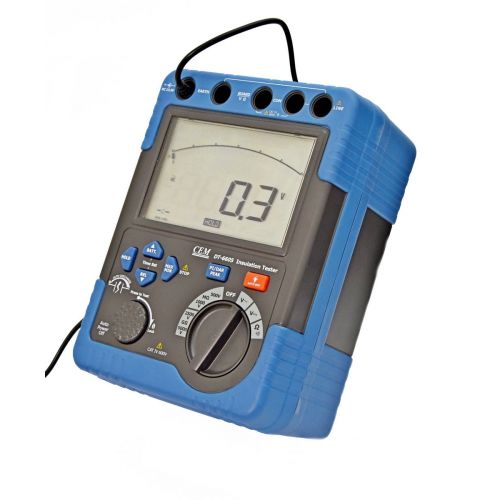

Описание модели: DT-6605 Цифровой мегаомметр
DT-6605 - переносной мегаомметр высокого напряжения, рассчитанный на полевые и сервисные проверки. Это позволяет проводить измерения непосредственно на объекте; прибор используют для контроля переменного и постоянного напряжения, измерения сопротивления и прозвонки цепей, модель выпускается производителем CEM Industries.
Устройство реализовано на базе микрокомпьютера и представляет собой 4‑диапазонный высоковольтный мегаомметр для оценки сопротивления изоляции, контроля напряжения и проверки целостности цепей. Конструкция соответствует требованиям безопасности IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031; кроме того, модель выпускается CEM Industries и отнесена к классу мегаомметры. Дискретность показаний упрощает документирование результатов.
Преимущества
При необходимости прибор выполняет набор измерительных и контрольных процедур, тем самым упрощая проверку изоляции и фиксацию результатов.
- Поддерживает диагностические тесты с широким диапазоном испытательных напряжений и значений сопротивления.
- Оснащён режимом проверки проводимости цепи и измерением постоянного/переменного напряжения до 600 В.
- Встроенные средства безопасности: автоматическая разрядка после измерения и оповещение о присутствии высокого испытательного напряжения.
- Также предусмотрены режимы автоматического измерения по таймеру и функции оценки PI/DAR с автоматическим Pass/Fail.
- Наличие аналоговой гистограммы и автоматического ранжирования упрощает быстрый анализ показаний.
- Автоотключение питания и проверка состояния батарей повышают удобство эксплуатации.
- Предусмотрены индикация напряжённой схемы и звуковой сигнал для дополнительной защиты оператора.
Область применения
Прибор применяют при обслуживании и диагностике электрооборудования для определения состояния изоляции и оценки целостности цепей; также он пригоден для эксплуатационных проверок и приёмочных испытаний после ремонта или монтажа.
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 2500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.
При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
- Функция автоматического отключения питания прибора и проверки зарядки батареи.
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
- Измерение с учётом коэффициента поляризации (PI)
Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail). - С коэффициентом остаточной поляризации (DAR)
Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail). - Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
Характеристики DT-6605 Мегаомметр:
Комплектация Мегомметра DT-6605
Технические характеристики
| Измерение сопротивления изоляции | ||||
| Номинальное напряжение | 500В | 1000В | 2500В | 5000В |
| Диапазон измерений (автоматически й выбор) | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм |
| Напряжение холостого хода | Постоянный ток 500В +20%,-0% | Постоянный ток 1000В +20%,-0% | Постоянный ток 2500В +20%,-0% | Постоянный ток 5000В +20%,-0% |
| Номинальный ток | 1 - 1,2 мА (при нагрузке в 0,5 МОм) | 1 - 1,2 мА (при нагрузке в 1 МОм) | 1 - 1,2 мА (при нагрузке в 2,5 МОм) | 1 - 1,2 мА (при нагрузке в 5 МОм используйте сетевой адаптер) |
| Ток короткого замыкания | Около 1 мА | |||
| Погрешность | ±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм) ±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм) ±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм) | |||
| Диапазон напряжений на мониторе | от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В. | |||
| Измерение напряжения постоянного/переменного тока | |||
|
| Диапазон | Разрешение | Погрешность |
| Напряжение постоянного тока | 0,5 - 600,0 В | 0,1 В | ±1,0% от снятия показаний ±5 число цифр |
| Напряжение переменного тока (от 40 до 400Гц) | 0,5 - 600,0 В | 0,1 В | ±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц) ±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц) |
| Измерение низкого сопротивления и прозвонка цепи | |||
|
| Диапазон | Разрешение | Погрешность |
| Сопротивление (автоматический выбор) | 0,1 - 600,0 Ом | 0,1 Ом | ±1,5% от снятия показаний ±10 число цифр |
| 601 - 6,000 кОм | 0,001 кОм | ±1,5% от снятия показаний ±15 число цифр | |
| Звуковой сигнал при прозвонке цепи: 50 Ом | |||
| Ток короткого замыкания: 200 мА | |||
| Напряжение испытания холостого хода: 4,5 В | |||

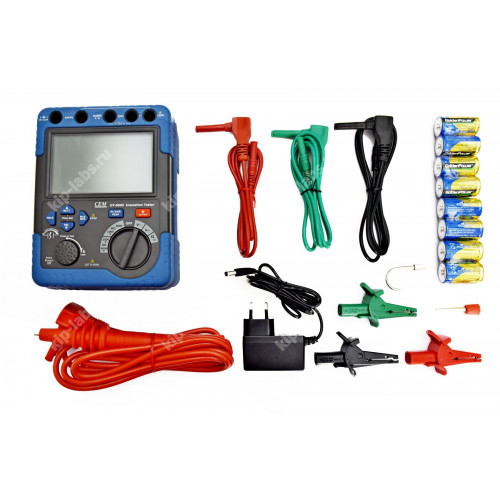

| № | Описание | Количество |
| 1. | Руководство по эксплуатации. Паспорт | 1 шт. |
| 2. | Один щуп чёрного тестового провода с одним зажимом «крокодил» | 1 шт. |
| 3. | Один щуп зелёного тестового провода с одним зажимом «крокодил» | 1 шт. |
| 4. | Один щуп красного тестового провода с одним зажимом «крокодил» | 1 шт. |
| 5. | Два щупа красного тестового провода с одним зажимом «крокодил» | 1 шт. |
| 6. | Батареи R14 по 1,5В | 8 шт. |

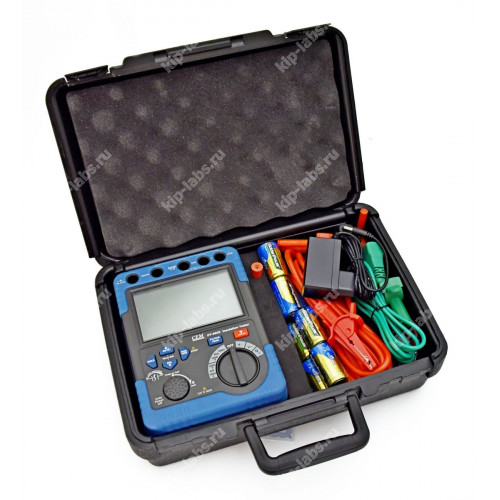

| 7. | Кейс для хранения | 1 шт. |
| 8. | Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А) | 1 шт. |
| Характеристики | |
| Автоматическое выключение прибора | ~15 мин |
| Быстродействие | 2.5 измерения в сек |
| Вес, г | 1438 |
| Влажность во время хранения, % | <80 |
| Влажность при эксплуатации, % | <80 |
| Гарантия | 2 года. |
| Диапазоны переменного напряжения | 0.5...600 В |
| Диапазоны постоянного напряжения | 0.5...600 В |
| Диапазоны сопротивления | 600Ом, 6кОм |
| Зажимы | Тип «Крокодил» |
| Защита | Двойная изоляция |
| Звуковой сигнал | да |
| Индикатор низкого заряда батареи | да |
| Индикатор перегрузки | да |
| Модель | DT-6605 |
| Поверка | 2800 руб с НДС |
| Подсветка | да |
| Предохранители | 500мА/600В |
| Проверка диодов | да |
| Проверка целостности цепи | да |
| Рабочая высота, м | 2000 |
| Реестр номер | 75069-19 |
| Сопротивление изоляции | 0.005МОм...60ГОм |
| Температура при хранении, °С | -10...60 |
| Температура эксплуатации, °C | 0...40 |
| Тестовое напряжение | 500В / 1000В / 2500В / 5000В |
| Ток короткого замыкания | ~1 мА |
| Функция автоматической разрядки | да |
| Функция вывода максимального значения MAX | да |
| Функция вывода минимального значения MIN | да |
| Функция вывода пиковых значений PEAK | да |
| Функция удержания показаний | да |
| Элемент питания | 8x1.5 В LR14 |
| Дисплей | ЖК, 6000 отсчётов |
| Габаритные размеры, мм | 198x148x86 |
