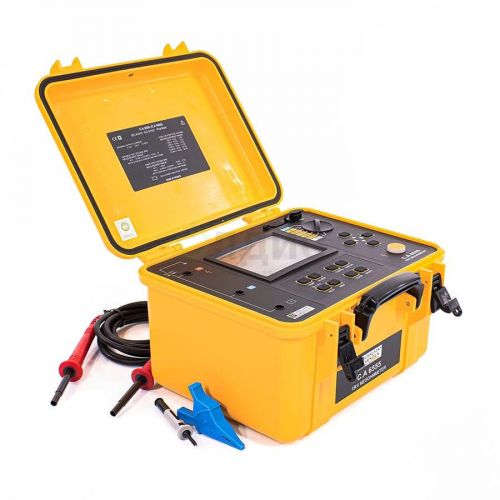

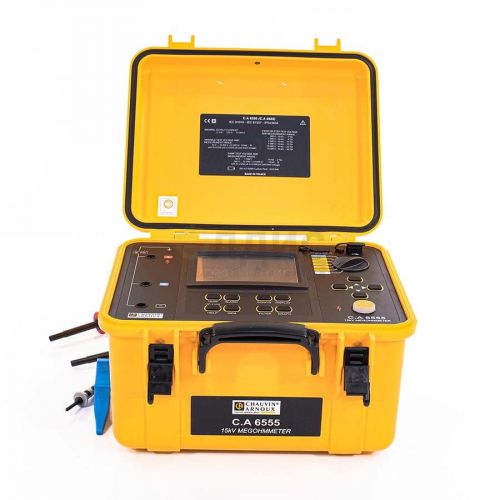

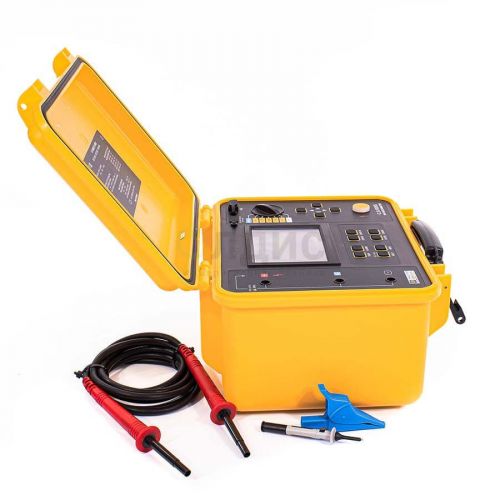

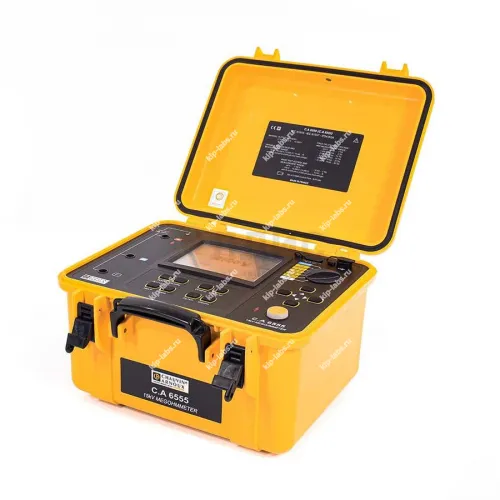

CA6555 - Измеритель сопротивления изоляции (до 15 кВ)

Кратко о модели: CA6555 - Измеритель сопротивления изоляции (до 15 кВ)

Прибор CA6555 служит для проверки сопротивления изоляции под напряжением до 15 кВ. Производителем устройства является Chauvin Arnoux, а сам аппарат относится к классу мегаомметры.

Устройство рассчитано на измерения больших диапазонов сопротивления и обеспечивает быструю зарядку высокоёмких нагрузок, при этом максимальный ток зарядки достигает 5мА что позволяет проводить испытания кабельных линий в короткие сроки.

CA6555 оснащён графическим ЖК-дисплеем с подсветкой и может одновременно отображать цифровые показания и аналоговую кривую зависимости сопротивления от времени. За счёт этого оператор получает наглядный график IR(t) и дополнительные параметры для анализа состояния изоляции.

Прибор предоставляет инструменты для автоматического расчёта характерных показателей качества изоляции и хранит результаты во встроенной памяти объёмом 1,6Мб; нейтральная фраза: дискретность измерений может быть важна при документировании испытаний. Поддержка оптически изолированного USB-интерфейса и совместимость с ПО DATAVIEW упрощают выгрузку и обработку данных.

Ключевые особенности

• Испытательное напряжение до 15 кВ - может быть как фиксированным, так и задаваемым пользователем;
• Диапазон измерений от 10 кОм до 30 Том при любом выбранном тестовом напряжении;
• Максимальный ток зарядки 5мА, обеспечивающий ускоренную зарядку ёмкостных нагрузок и удобный тест кабеля;
• Большой графический ЖК-дисплей с подсветкой, комбинированное цифровое и аналоговое представление; прямой график зависимости сопротивления изоляции от времени;
• Автоматизированный анализ состояния изоляции: вычисление IR, PI, DAR, SV, DD, BURN и построение графика IR(t);
• Три встроенных фильтра помех для работы в условиях сильных электромагнитных и высоковольтных помех;
• Вычисление сопротивления изоляции приведённого к эталонной температуре;
• Встроенная память 1,6Мб и встроенный часовой таймер с функцией часов;
• Оптически изолированный USB-интерфейс для подключения к ПК и программное обеспечение DATAVIEW.

Где применяется

Модель CA6555 используют при приемо-сдаточных и периодических испытаниях кабелей, электрооборудования и изолирующих материалов; при этом прибор применим в энергетике, промышленности и обслуживании оборудования.

Прибор также подходит для ситуаций, где требуется детальная документация результатов и передача данных на компьютер с последующей обработкой. Таким образом, устройство удобны при лабораторных проверках и на выездных работах.

Отличительные особенности Chauvin Arnoux 6555:

• 15 кВ испытательное напряжение (фиксированное значения или устанавливается пользователем);
• Диапазон измерений 10 кОм…30 Том при любом тестирующем напряжении;
• Максимальный на сегодняшний день ток зарядки – 5мА для испытания кабеля и быстрой зарядки емкостной нагрузки;
• Большой, графический ЖК-дисплей с подсветкой, цифровое и аналоговое отображение. Прямое графическое отображение зависимости сопротивления изоляции от времени измерения;
• Анализ качества изоляции: автоматическое вычисление параметров IR (сопротивление изоляции),PI (индекс поляризации), DAR (коэффициент диэлектрической абсорбции), SV (скорость подъема напряжения), DD (разряд диэлектрика.), BURN (функция прожига) и отображение графика IR(t);
• 3 встроенных фильтра фильтрации помех позволяют работать в условиях высоких помех, мешающих воздействий высокой интенсивности и высокого напряжения;
• Расчет сопротивления изоляции при эталонной температуре;
• Встроенная память 1,6Мб и встроенный часовой таймер с часами;
• Оптически изолированный компьютерный USB интерфейс и программа DATAVIEW.

Комплектация мегаомметра Chauvin Arnoux 6555:

• Измеритель изоляции C.A 6555
• Высоковольтный провод, длиной 3м, с крокодилами
• 1кВ провод для измерения напряжения
• Шнур питания и зарядки аккумуляторов, длиной 2м
• Оптический / USB компьютерный кабель
• Инструкция по эксплуатации
• Сумка для переноски

Дополнительно к мегаомметру Chauvin Arnoux 6555 поставляется:

• C.A 846 Измеритель температуры и влажности
• C.A 861 Контактный термометр
• Высоковольтный провод, длиной 15м, с крокодилом
• Высоковольтный провод, длиной 8м , с крокодилом
• Дополнительный аккумулятор
• Программное обеспечение DataView® software

Технические характеристики мегаомметра C.A 6555:
