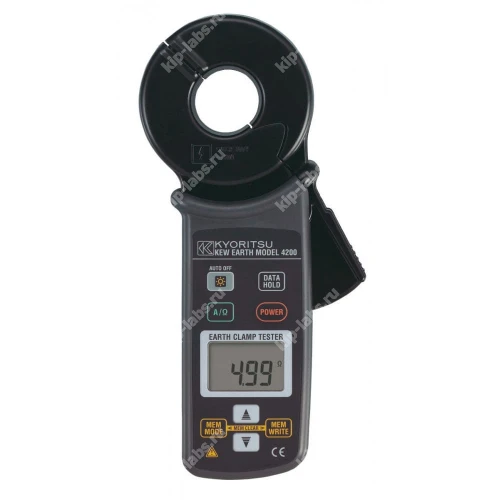

Измеритель сопротивления заземления KEW 4200

Назначение и принцип: Измеритель сопротивления заземления KEW 4200

Измеритель KEW 4200 применяется для контроля параметров заземляющих контуров и сопутствующих электрических величин; при этом прибор выпускает KYORITSU и он относится к группе измерители сопротивления заземления.

В работе устройство выполняет замеры в нескольких режимах, включая регистрацию токов утечки и измерение сопротивления заземления без вспомогательных электродов в многоточечных системах. Эти режимы позволяют адаптировать процедуру проверки под конкретную структуру заземляющего контура.

Функции фильтрации минимизируют влияние помех и при чрезмерных наводках на экране появляется пиктограмма, что позволяет оператору оперативно оценить помеховую обстановку; также прибор хранит результаты в памяти и оснащён подсветкой дисплея для удобства считывания показаний при недостаточном освещении.

На практике уместна дискретность показаний при периодических проверках; при калибровке соблюдают метрологические правила и регламентированные процедуры.

Функциональные опции

• Измерение сопротивления заземления и сопротивления изоляции без использования вспомогательных штырей в системах с множественным заземлением, диапазон измерений 0,05–1200 Ом.
• Регистрация истинного среднеквадратичного значения (RMS) тока утечки или фазного тока в диапазоне 0,1 мА–30 А для оценки токовых характеристик контура.
• Встроенный режим фильтрации помех с визуальной индикацией присутствия помех в виде пиктограммы.
• Память на 100 результатов измерений для последующего анализа.
• Возможность применения токовых клещей для опосредованных замеров сопротивления заземления; обхват клещей - 32 мм.
• Опция выбора режима замера тока при выполнении измерений сопротивления заземления.
• Автоматическое отключение питания и подсветка дисплея для экономии ресурса батареи и удобства считывания показаний.

Сферы использования

При эксплуатации прибор применяют при техническом обслуживании и периодических проверках заземляющих систем на промышленных площадках, в распределительных сетях и на объектах с несколькими точками заземления. В работе KEW 4200 используют также при инспекциях электрических цепей для выявления утечек и контроля состояния контактов.

Особенности цифрового измерителя параметров сопротивления заземления Kyoritsu KEW Model 4200:

• Измерение сопротивления изоляции от 0,05 до 1200 Ом может быть измерено без вспомогательных штырей в многократно заземленных системах;
• Измерение истинного среднеквадратичного значения тока утечки или фазного тока в диапазоне от 0,1 мА до 30 А предоставляет жизненно важную информацию в заземляющих сетях;
• Функция фильтрации обеспечивает повышенную защиту от электрических помех и в окружении чрезмерно высоких помех появляется пикторамма о наличии помех;
• Память на 100 измерений;
• Возможность измерения сопротивления заземления с помощью клещей;
• Возможность выбора замера тока при измерении сопротивления заземления;
• Автоматическое отключение питания;
• Подсветка дисплея;
• Обхват клещей 32мм.

Технические харакеристики:

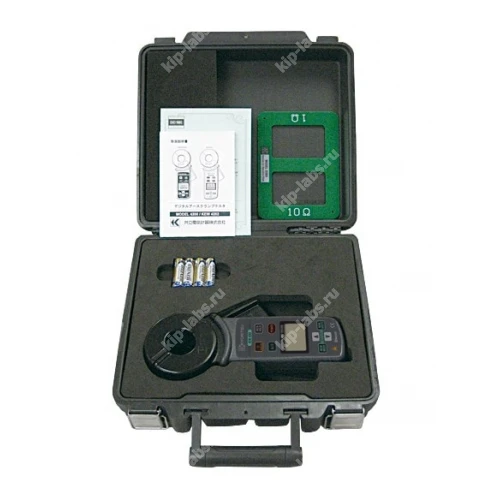

Комплект поставки:
