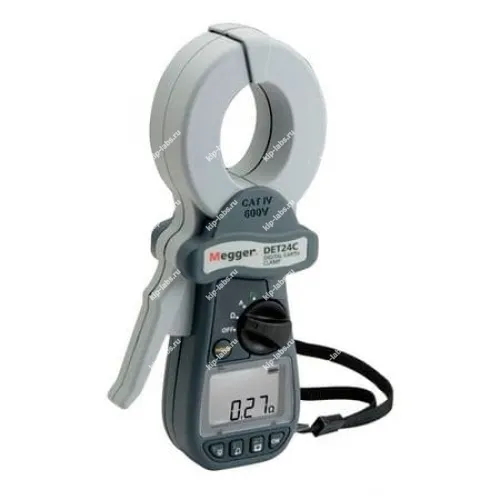

DET24C - клещи измеритель сопротивления заземления

Описание модели: DET24C - клещи измеритель сопротивления заземления

DET24C - клещи-измеритель сопротивления заземления от Megger, предназначенные для оперативной проверки контуров заземления. Устройство применяется для контроля величины сопротивления, при этом замеры выполняются без разрыва цепи, что ускоряет проверочный процесс.

Прибор используется в полевых условиях и при сервисных проверках электроустановок. Кроме того, для подбора подходящего инструмента целесообразно сравнивать предложения в измерители сопротивления заземления и в разделе электроизмерительные приборы, что помогает учесть конкретные условия эксплуатации.

Преимущества

• Замер сопротивления заземления выполняется без разрыва контура, что сокращает время проведения проверки.
• Клещевая, портативная конструкция обеспечивает быстрый захват проводников на месте работы.
• Интуитивное управление упрощает выполнение последовательных операций.
• Усиленная помехозащищённость повышает достоверность замеров в полевых условиях.
• Питание от батарей обеспечивает автономную работу на удалённых объектах.

Область применения

• Диагностика и проверка заземляющих контуров на промышленных и гражданских объектах.
• Техническое обслуживание распределительных щитов и других электроустановок.
• Контроль состояния молниезащиты и систем защитного заземления.
• Выездные измерения при вводе объектов в эксплуатацию и при проведении периодических осмотров.

При необходимости может применяться дискретный режим измерений; выбор режима определяется задачами контроля и методикой испытаний.

Также при наличии необходимых интерфейсов результаты измерений можно интегрировать с внешними системами учёта, что упрощает их дальнейшую обработку. Дополнительно, использование режимов сохранения и передачи данных удобно при организации учётной документации.

Описание клещей DET24C:

Прибор DET24C – это новый усовершенствованный тестер заземления, который устанавливает новые стандарты в понятиях доступа, функциональности, простоты работы и безопасности.

Данный прибор имеет совершенно новый дизайн. Проектированием и разработкой прибора занималось подразделение Megger в ВБ, Дувр. По сравнению с предыдущим поколением приборов, имеющим клещи с зубозацеплением, прибор нового поколения, за счет гладких поверхностей клещей исключает загрязнение контактов, обеспечивает более точные показания и имеет большую надежность.

Другими улучшениями являются более высокая точность, сверхдолгая работа от батареи, категория безопасности CAT IV 600V и встроенная функция фильтра для работы в условиях сильных электрических помех.

Отличительные особенности клещей DET24C:

Универсальность:

• Возможность использования для решения разных задач
• Лучший доступ
• Эллиптический зажим

  Надежность:

  • Длительная работа от батареи
  • Высокая прочность и стойкость
  • Плоская поверхность клещей

    Безопасность:

    • Категория изоляции CATIV 600V
    • Функция автоматического измерения тока

      Простота в использовании

      • Расширенное управление данными измерения
      • Интуитивно-понятное управление

    Назначение клещей DET24C:

    • Полевое тестирование заземления
    • Техническое обслуживание/измерение параметров электродов
    • Сервис–панель
    • Прокладка заземления трансформатора
    • Опоры ЛЭП
    • Опоры телефонных линий
    • Телефонные будки
    • Молниеотводы и защитные электроды

      Тестирование необходимо для:

      • Проверка приемлемого уровня сопротивления системы заземления для предотвращения или уменьшения:
      • Перенапряжения, вызванного коротким замыканием, разрядом, ударом молнии и т,п.

    Внутреннее устройство прибора DET24C:

    Соответствие категории CAT IV:

    • Самый высокий из доступных уровень безопасности
    • Категория CATIV подразумевает возможность использования прибора перед распределительными щитами
    • Допустимое напряжение тестируемой системы между землей и фазой 600В

    Новая эллиптическая форма клещей

    • Возможность тестирования круглых кабелей диаметром до 37 мм
    • Возможность измерения шин заземления / плоских проводников до 50 мм в ширину
    • Больший угол обхвата круглого проводника прощает доступ
    • Тонкий профиль для большего доступа

    Губы клещей с плоской контактной поверхностью

    • Гладкая поверхность контактов
    • Легкая очистка
    • Нет защелкивающихся зубцов, которые можно повредить
    • ЗАМЕЧАНИЕ – Губы клещей имеют защелкивающиеся зубцы на одном полюсе и плоские контакты на другом

    Эргономичный дизайн рукоятки

    • Простота и удобство при работе
    • Меньшая вероятность случайного защелкивания губ клещей

    Выбор основных функций при помощи переключателя

    • Простота и удобство работы – управление прибором одним пальцем
    • Возможность работы в защитных перчатках

    Новые расширенные функции управления и хранения результатов измерения

    • Сохранение результатов измерений с привязкой к метке даты и времени
    • Результаты измерений сохраняются как в режиме измерения сопротивления (), так и в режиме измерения тока (А). Для сохранения достаточно нажать кнопку сохранения ().
    • Результаты измерения могут быть просмотрены прямо на дисплее прибора вместе с меткой даты и времени, когда отни были произведены.
    • Простота навигации по результатам измерений при помощи кнопок-стрелок

    Большой дисплей

    • Четкое символьное обозначение операции
    • Функция подсветки для работы в условиях недостаточной освещенности, например, кабельных каналах
    • Дополнительный дисплей: Информация о дате и времени; Ссылка на сохраненные результаты

    Функция подавления помех

    • Простота активации
    • Как только прибор обнаружил наличие помех, на дисплее отобразится индикатор . Пользователь может активировать функцию повышенной защиты от помех с незначительным увеличением времени тестирования.
    • Очень важная функция, если предполагается использовать прибор на подстанциях и аналогичных объектах

    Функция задания лимита предупреждения

    • Простота активации
    • Может быть задан лимит, как по напряжению, так и по току
    • Функция ограничения тока – инновационная и уникальная функция безопасности
    • Простота задания минимального и максимального лимита
    • Если при измерении достигнут лимит, прибор оповестит об этом звуковым и визуальным предупреждение

    Функция удержания значения перед тестированием

    • Простота в использовании
    • Помимо обычной функции удержания показания на дисплее, прибор имеет абсолютно новую функцию удержания значения перед тестированием:

Технические характеристики клещей DET24C:

Комплект поставки DET24C:

Дополнительная комплектация DET24C:
