- Производитель: Chauvin Arnoux
- Код товара: 14673
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
103 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: CA6424
Свидетельство СИ (C.A 600).pdf
Описание типа СИ (C.A 600).pdf
Методики поверки (C.A 600).pdf
Сравнительная таблица измерителей заземляющих устройств CA6460, CA6462, CA6470N, CA6471.pdf

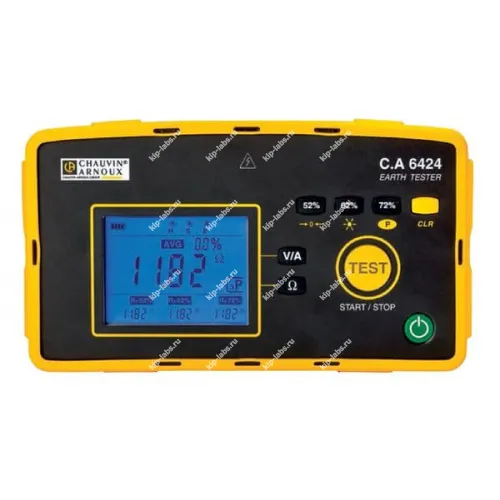

Назначение и принцип: CA6424 - Измеритель сопротивления заземления
Прибор CA6424 от Chauvin Arnoux спроектирован для интуитивной работы в полевых условиях; его прочный корпус соответствует классу защиты IP65, что снижает риск повреждений при эксплуатации.
В устройстве реализованы стандартные 2‑х и 3‑х точечные методики измерения сопротивления заземления, при этом модель дополнена режимами контроля напряжения и проверки сопротивления одиночного стержня; описание типа прибора можно найти в разделе измерители сопротивления заземления.
Показания и единицы измерения выводятся на крупный ЖК‑дисплей с подсветкой, что облегчает считывание в условиях ограниченного освещения; на практике дискретность показаний обычно достаточна для типичных полевых проверок.
Прибор соответствует требованиям безопасности (ЭМС МЭК 61326-1; МЭК 61010-2-030/600 В КАТ.-IV). Он сохраняет работоспособность в условиях сильных помех, при наличии блуждающих токов и при высоком сопротивлении вспомогательных цепей, при этом при калибровке целесообразно учитывать влияние помеховых напряжений.
Функциональные опции
CA6424 выполняет измерения по 2‑х точечному и 3‑х точечному методам, при этом в приборе предусмотрены дополнительные режимы для измерения напряжения и для контроля сопротивления стержня. В работе крупный ЖК‑дисплей с подсветкой ускоряет считывание результатов и уменьшает вероятность ошибок при интерпретации данных.
Сферы использования
На практике прибор применяют при монтажных и эксплуатационных проверках заземляющих систем, при техническом обслуживании электроустановок и при инспекциях на объектах коммунального и промышленного назначения. При эксплуатации он удобен для полевых техников и сервисных инженеров, что позволяет быстро получать информацию о состоянии контактной сети и заземления.
Отличительные особенности:
- Измерение сопротивления (2-х точечный метод), 0,05 - 50 кОм
- Измерение сопротивления заземления (3-х точечный метод) 0,5 - 50 кОм
- Измерение напряжения
- Измерение сопротивления стержня
- ЖК дисплей с подсветкой
- Питание от аккумуляторов
- Корпус IP65
- Компактный корпус при высокой функциональности
Технические характеристики измерителя CA 6424:
| Параметр | Значение |
|---|---|
| Напряжение (UHE) | |
| Диапазон | 0,1–600 В |
| Разрешение | 0,1 В |
| Погрешность | ± (1% П + 1 емр) |
| Сопротивление (2-точечный метод) | |
| Диапазон | 0,05–99,99 Ом/80,0–999,9 Ом/0,800–9,999 кОм/8,00–50,00 кОм |
| Разрешение | 0,01 Ом/1 Ом/10 Ом/100 Ом |
| Погрешность | ± (2% П +10 емр)/±(2% П +2 емр)/±(2% П +1 емр)/±(2% П +1 емр) |
| Компенсация сопротивления проводов | До 5 Ом |
| Сопротивление заземления (3-точечный метод) | |
| Диапазон | 0,5 Ом–50,00 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом/10 Ом |
| Погрешность | ±(1% П +10 емр) / ±(1% П +2 емр) / ±(1% П +1 емр) |
| Частота измерения | 128 Гц или 256 Гц |
| Напряжение без нагрузки | 10 В (пиковое значение) |
| Режим измерения | Одиночное или постоянное |
| Объем памяти | Регистры RE@62%; RE@52%; RE@72% |
| Вычисление средних значений | Вычисление среднего значения и процента отклонения относительно среднего значения |
| Измерение сопротивления стержня RH | |
| Диапазон | 0,05–9,999 кОм/8–49,99 кОм |
| Разрешение | 1Ω/10Ω |
| Погрешность | ± (10% П + 1 емр) |
| Измерение напряжения USE | |
| Диапазон | 0,05–9,999 кОм/8–49,99 кОм |
| Разрешение | 0,01 В/0,1 В |
| Погрешность | ± (2% П + 2 емр) |
| Сопротивление по току (посредством дополнительных клещей G72) | |
| Диапазон | 0,5–999,9 мА/0,800–9,999 A/8,00–60,00 A |
| Разрешение | 0,1/1/10 мА |
| Погрешность | ±(1% П +4 емр)/±(1% П +2 емр) |
| Общие характеристики | |
| Индикация | Пользовательский ЖК-дисплей, 206 сегментов, подсветка |
| Режим измерения | V, I, R 2P (Ом), R 3P (Ом) |
| Источник питания | 6 аккумуляторов NiMH, время зарядки около 6 ч |
| Зарядное устройство | Внутреннее через сетевой адаптер/USB (входит в комплект поставки) |
| Автоотключение | Возможность отключения |
| Автономная работа | >1500 измерений сопротивления заземления 3-точечным методом при 100 Ом |
| Условия хранения | От -40 до +70 °C (без батареек или аккумуляторов) |
| Условия эксплуатации | От -10 до +50 °C |
| Защита | До 600 В между любыми из 3-х входных клемм |
| Степень защиты IP/IK | IP65 согласно МЭК C60529/IK04 согласно МЭК 50102 |
| Испытание на прочность при падении | 1 м согласно МЭК 61010-1 |
| Стандарты / электробезопасность | ЭМС МЭК 61326-1; МЭК 61010-2-030/600 В КАТ.-IV |
| Соответствие стандарту МЭК 61557 | МЭК 61557-1 и МЭК 61557-4 |
| Размеры | 223 х 126 x 70 мм |
| Вес | 1 кг |
Комплектация измерителя сопротивления заземления CA 6424
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления заземления CA 6424 | 1 |
| 2 | Сетевое зарядное устройство USB 2A | 1 |
| 3 | Шнур питания USB c мини-разъемом | 1 |
| 4 | Аккумуляторные батареи NiMH | 6 |
| 5 | Сумка для переноски | 1 |
| 6 | Краткое руководство на нескольких языках | 1 |
| 7 | Лист данных по безопасности | 1 |
| 8 | информационный лист об аккумуляторной батарее | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP65 |
| Номер в госреестре СИ | 66365-16 |
| Производитель | ChauvinArnoux |
| Страна производитель | Франция |
