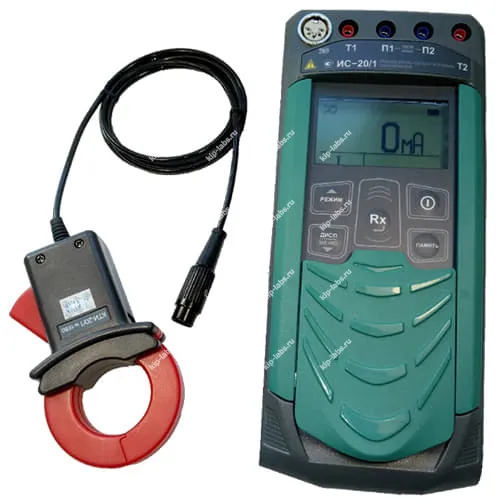

Измеритель сопротивления ИС-20/1 с клещами (40 мм)

Назначение и принцип: Измеритель сопротивления ИС-20/1 с клещами (40 мм)

ИС-20/1 - портативный прибор для измерения сопротивления заземления и проверки непрерывности токопроводящих жил в трёх режимах работы; при этом аппарат способен вычислять удельное сопротивление грунта и учитывать внешние помехи. Производитель Радио-Сервис реализовал в приборе функции, востребованные в задачах контроля заземляющих устройств, а также предусмотрена возможность интеграции с цифровыми сервисами, связанными с измерители сопротивления заземления.

При эксплуатации ИС-20/1 доступны три метода измерения: двухпроводной, трёхпроводной и четырёхпроводной; в рабочем диапазоне прибор сохраняет чувствительность от 1 мОм до 10 кОм. На практике погрешность составляет ± 3% при наличии помех напряжением до 24 В, и кроме базовой процедуры проверки заземления устройство можно использовать как вольтметр для фиксации амплитудного значения синусоидального напряжения AC при частоте 50 Гц.

Автоматическое определение диапазона реализовано по алгоритму постепенного понижения: прибор стартует с максимально возможного интервала и затем по шагам уточняет единицы измерения, что позволяет быстро выйти на приемлемую шкалу показаний. Например, при первом замере он попытается зарегистрировать результат в десятках кОм, затем перейдёт к единицам кОм. Кроме того, после завершения теста устройство сохраняет последний результат и отображает его при следующем включении.

Питание обеспечивается никель-металгидридной аккумуляторной батареей номиналом 6 В и ёмкостью 2 Ач; аккумулятор заряжается от сети бытового напряжения, при этом доступ к источнику питания организован без нарушения целостности пломбы. АКБ можно заменить на пять элементов типа AA по 1,2 В, а зарядное устройство исключает перезаряд и показывает текущий уровень заряда; одного полного заряда хватает на 3,5 часов непрерывной работы. В режиме бездействия прибор по истечении 150 секунд автоматически переходит в энергосберегающий режим.

Функциональные опции

• Индикация батареи.

• Помехоустойчивость.

• Автоматическое отключение при неактивности.

• Внутренняя память.

• Отправка результатов измерений на компьютер через Bluetooth/

Сферы использования

В работе прибор применяется при монтажных и пусконаладочных операциях на объекте для контроля целостности защитных проводников и проверки эффективности системы заземления; при этом ИС-20/1 подходит для эксплуатации в коммунальном хозяйстве, на промышленных площадках и в сетях распределения электрической энергии. На практике прибор используют также при лабораторных исследованиях удельного сопротивления грунта и при планировании мероприятий по улучшению заземления.

При калибровке и поверке оборудование удобно использовать как в полевых, так и в стационарных условиях, поскольку встроенная память вмещает до 10000 результатов с датами измерений, а данные можно передавать на ПК для последующего анализа. Нейтрально отмечаем: дискретность измерений и возможность передачи данных по беспроводному интерфейсу упрощают архивирование и отчётность.

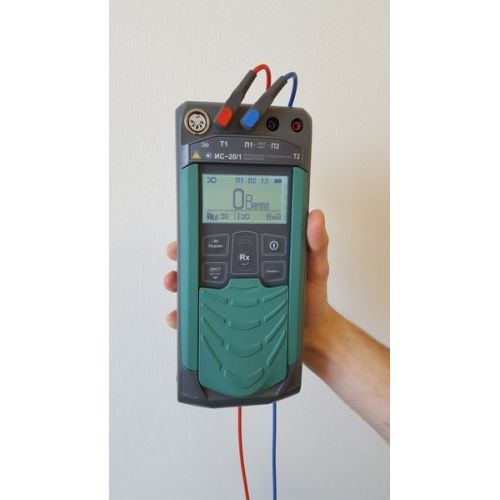

Индикация и расположение разъемов ИС-20/1 с клещами (40 мм):

На жидкокристаллический дисплей измерителя сопротивления выводятся: измеряемая величина, её значение, режим работы, форма сигнала, используемые гнёзда и прочая информация. Встроенная память вмещает 10 000 значений, которые можно передать через внешний адаптер Bluetooth и приложение RS-terminal на компьютер. Содержимое ячеек памяти можно вывести на дисплей.

Управление осуществляется пятью кнопками, часть из которых выполняют по две функции: короткое и продолжительное нажатие. Оболочка ИС-20/1 соответствует стандарту IP54: частицы пыли диаметром до 1 мм проникают внутрь прибора, но не влияют на его работу, капли влаги внутрь корпуса не попадают.

1, 4 – гнезда Т1 и Т2 для подключения токовых измерительных кабелей;
2, 3 – гнезда П1 и П2 для подключения потенциальных измерительных кабелей, также в приборе ИС-20/1 для подключения передающих клещей.
5 – Жидкокристаллический индикатор;
6 – кнопка предназначена для включения и выключения прибора;
7 – кнопка кнопка вызова функции работы с памятью;
8 – кнопка начало или прекращение измерений. В режиме меню кнопка выполняет функцию подтверждения выбранного действия;
9 – кнопка предназначена для переключения вида и объема отображаемой информации.
10 – кнопка предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта;
11 – разъем в приборе ИС-20/1 предназначен для подключения токоизмерительных клещей.

Технические характеристики измерителя сопротивления ИС-20/1 с клещами (40 мм):

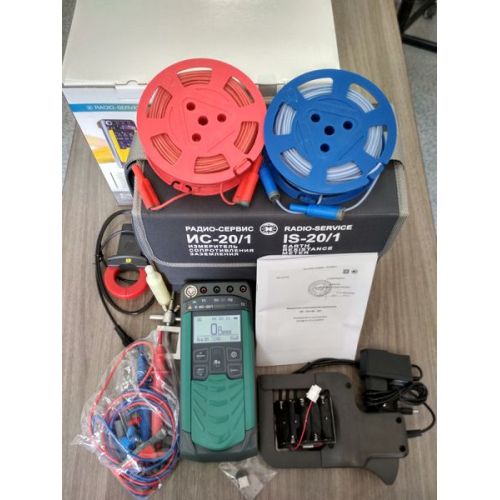

Комплект поставки измерителя сопротивления ИС-20/1 с клещами (40 мм):
