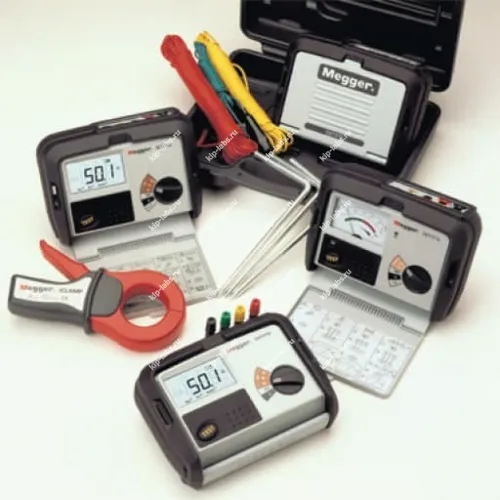

Измеритель сопротивления заземления DET4TC2+Clamps (I Clamp + V Clamp)

Кратко о модели: Измеритель сопротивления заземления DET4TC2+Clamps (I Clamp + V Clamp)

Измеритель сопротивления заземления DET4TC2+Clamps (I Clamp + V Clamp) служит для контроля параметров контура заземления в рабочих условиях, при этом конструкция аппарата рассчитана на полевые работы и удобную транспортировку; произведён Megger.

Модификация DET4TC2+Clamps поставляется с комплектом I Clamp и V Clamp, что снижает потребность в демонтаже заземляющих элементов и ускоряет сбор измерительных данных; прибор относится к классу измерители сопротивления заземления, что делает его применимым для стандартных проверок систем заземления.

Аппарат спроектирован для регулярных полевых проверок. За счёт этого он удобен при проведении плановых обследований и оперативных замеров. В ряде применений уместна дискретность показаний и возможность самокалибровки.

Ключевые особенности

• Предназначен для измерения сопротивления контура заземления в полевых условиях; при этом корпус и органы управления рассчитаны на работу в полевых условиях одним оператором.
• В комплект входят I Clamp и V Clamp, что уменьшает объём подготовительных работ на объекте и сокращает время установки.
• Портативный корпус и эргономичный интерфейс позволяют работать одному человеку без привлечения вспомогательного персонала.
• Интерфейсные решения и возможности передачи данных делают прибор пригодным для интеграции с учётными системами и удалённого сбора информации.
• Приспособлен для эксплуатации в обычных условиях эксплуатации и предназначен для регулярного контроля состояния заземляющих систем.

Где применяется

Применяют прибор в энергетике и на промышленных предприятиях, что позволяет выполнять проверку заземляющих устройств на распределительных пунктах и трансформаторных подстанциях; благодаря этому обеспечивается оперативный контроль эксплуатационных контуров.

Используют также на строительных площадках и при пусконаладочных работах. Таким образом прибор пригоден для плановых и внеплановых измерений на объектах различного назначения.

Техническое описание измерителя DET4TC2+Clamps

Измеритель сопротивления заземления DET4TC2 предназначен для выполнения измерений сопротивления заземляющих стержней и определения удельного сопротивления грунта; комплект поставки включает прибор, испытательные выводы, стоечные контакты, батареи и свидетельство о проведении калибровки, причём всё это упаковано в прочный транспортный ящик с отсеками для вспомогательного оборудования.

В одном кейсе содержится полный набор для начала проверок и измерений без дополнительных покупок. За счёт комплектности обеспечивается оперативный выход на объект и минимизация подготовительных операций.

DET4TC2 рассчитан на эксплуатацию в расширенном диапазоне температуры и имеет класс защиты корпуса IP54, что допускает использование прибора вне помещений. Прибор оснащён всеми необходимыми функциями для тестирования системы заземления: тестирование с 2 клеммами, тестирование с 3 клеммами, тестирование с 4 клеммами, тестирование без стоечных контактов, тестирование силы тока утечки и измерение фонового напряжения заземления.

Управление упрощено за счёт большого поворотного многопозиционного переключателя, а также возможности запуска измерений одной кнопкой. Разрешается работа только в изолирующих перчатках. Благодаря конструктивным решениям отпадает необходимость в подключении выводов накоротко при проведении двухпроводных измерений.

Прибор лишён скрытых функций: все органы управления очевидны и маркированы. Ручки служат для выбора выходного напряжения (50 В или 25 В, в соответствии с местными стандартами) и для включения/выключения подсветки дисплея, что позволяет быстро настраивать режимы под условия замера.

Дополнительный зажим ICLAMP расширяет возможности традиционного метода «падение напряжения» по методу приложенного вывода (ART); это что позволяет проводить тестирование тока утечки с минимальной силой тока до 1 мА. Второй дополнительный зажим, VCLAMP, предоставляет возможность выполнения полноценных измерений без применения стоечных контактов в ситуациях, когда установка таких контактов невозможна или нежелательна.

Дисплей прибора информативен, легко читаем и обеспечивает хорошие показатели контрастности и угол обзора; при этом наличие задней подсветки облегчает работу в затемнённых помещениях, например, в кабельных тоннелях и подвалах.

Прибор поддерживает измерения: от 0.01 до 20 к, измерение фонового напряжения заземления от 1 В до 100 В, а также измерение тока заземления 1 мА до 20 А. Точные результаты достигаются даже в условиях сильного электрического фона, поскольку прибор способен фильтровать влияние фоновых напряжений величиной до 40 В пик-пик. DET4TC2 является цифровым тестером заземления и питается от 8 батарей типа АА.

Батареи широко доступны в продаже и обеспечивают продолжительное время тестирования; состояние заряда отображается на индикаторе дисплея, что упрощает планирование замен элементов питания.

Настройки дискретности показаний и опции самокалибровки могут быть уместны в ряде применений. В некоторых интеграциях полезна поддержка интерфейсов передачи данных, при этом дополнительные возможности обмена информацией упрощают процедуру документирования измерений.

Особенности измерителя сопротивления заземления DET4TC2+Clamps:

• 2-х,3-х,4-х штыревой методы измерения;
• Метод "ART";
• Диапазон сопротивления 0,1..200КОм;
• Понижение наводки до 40В пик-пик переменная частота измерения;
• Бесштыревой метод с использованием токоизмерительных клещей;
• Подсветка;
• Клещи в комплекте;
• Диапазон напряжения заземления 0...100В;
• Диапазон тока заземления 0,5мА...19,9А;
• Степень защиты IP54 (всепогодный) переносной кейс,измерительные провода,штыри,батареи в комплекте;
• гарантия 3 года;
• Сборка и комплектующие Англия.

Технические характеристики измерителя сопротивления заземления DET4TC2 + clamps:
