- Производитель: Уманский завод Мегомметр
- Код товара: 14707
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
45 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ф4103-М1

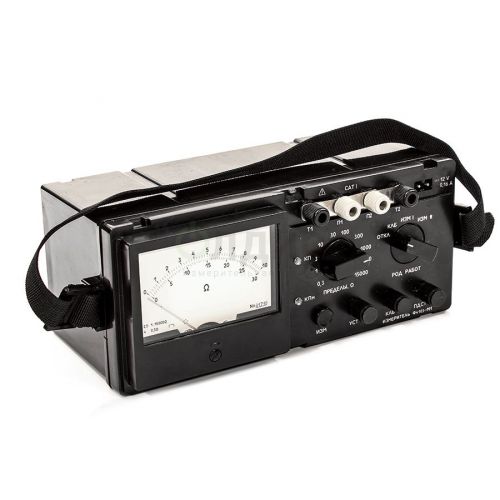

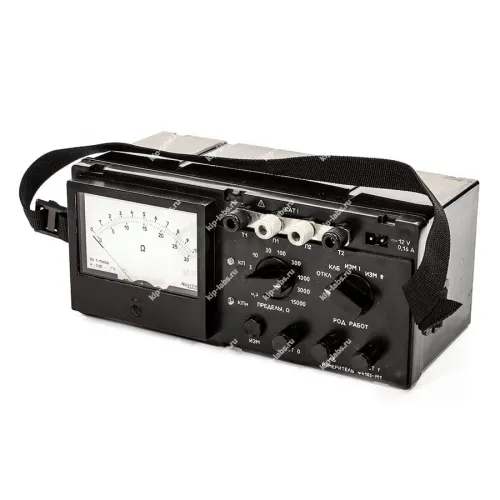

Назначение и принцип: Ф4103-М1 - Измеритель сопротивления заземления
Измеритель Ф4103-М1 предназначен для выполнения комплекса работ по контролю заземляющих систем, при этом изделие выпускает Уманский завод Мегомметр и относится к линейке измерители сопротивления заземления.
- Определение величины сопротивления контуров заземления и заземляющих устройств. Прибором ф4103 м1 проводятся измерения сопротивления контурных и выносных заземляющих устройств. Он подходит для работы с замкнутыми («треугольник» и пр.) и линейными контурами, а также с точечными заземлителями.
- Измерение удельного R активных сопротивлений.
- Определение величины активного сопротивления различных типов грунтов.
На практике прибор фиксирует заявленные параметры как в отсутствии помех, так и при их наличии, при этом наличие помех отображается специальным индикатором на передней панели.
Погрешность измерения составляет ± 4% или ± 2.5% в зависимости от выбранного диапазона. Это позволяет поддерживать требуемые нормы электробезопасности, защищать оборудование и снижать риск поражения электрическим током.
Функциональные опции
Аппарат рассчитан на эксплуатацию в полевых условиях, а также в промышленной и прочей практической среде. На это указывают следующие конструктивные решения:

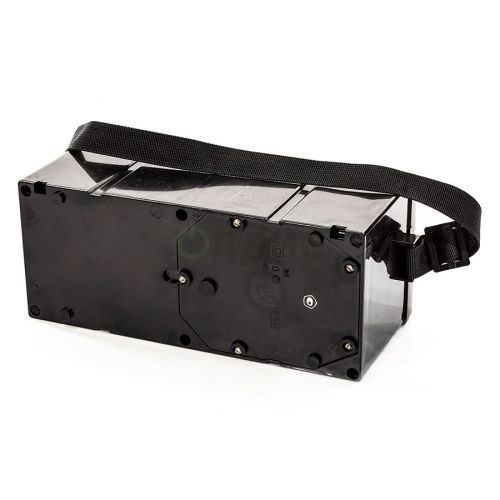

- Прочный пластиковый корпус. Он хорошо защищен от воздействия влаги и пыли. Корпус выполняет и роль бокса для хранения и транспортировки. Имеется защитная крышка для органов управления и показывающего устройства.
- Приспособленность к работе в широком диапазоне температур. Измерения прибором ф4103 м1 могут производиться при t от -25 до +55oC.
- Небольшой вес. Масса измерителя не превышает 2.2 кг, что обуславливает удобство транспортировки, переноски и работы с ним в полевых условиях.
Индикация выполнена шкально, где показания отображаются стрелочным указателем. Питание возможно от блока 12В либо от 9 элементов батарей LR20.
Уместна дискретность показаний при проведении серий измерений, что облегчает оценку динамики параметров.
Сферы использования
В работе прибор применяют для контроля и проверки заземляющих устройств при монтаже, при обслуживании и при эксплуатации электроустановок, а также при оценке параметров грунта. На практике устройство используют для подтверждения соответствия сопротивления заземления установленным требованиям.
где Rт1, Rп1, Rп2, Rт2 - условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.
Технические характеристики измерителя сопротивления заземления Ф4103-М1:
| Диапазон измерений, Ом | Диапазон допускаемых значений сопротивления электродов, кОм | |
|---|---|---|
| Потенциальных Rп1, Rп2 или их суммарное сопротивление (Rп1+Rп2) | Потенциальных Rт1, Rт2 или их суммарное сопротивление (Rт1+Rт2) | |
| 0 - 0,3 0 - 1 | 0-2 | 0-1 |
| 0 - 3 0 - 10 | 0-6 | 0-3 |
| 0 - 30 0 - 100 0 - 300 0 - 1000 0 - 3000 0 - 15000 | 0-12 | 0-6 |
| Параметр | Значение |
|---|---|
| Класс точности | 4.0 на диапазоне 0 - 0,3 Ом и 2,5 на остальных диапазонах |
| Пределы допускаемой основной приведенной погрешности | ±4% на диапазоне 0 - 0,3 Ом и ±2,5% на остальных диапазонах от конечного значения диапазона измерения |
| Частота измерительного тока | в пределах 265 - 310 Гц |
| Переменное напряжение на зажимах Т1 и Т2 при разомкнутой внешней цепи | не более 36 В |
| Электропитание | от девяти встроенных элементов 373.А373, (R20, L R20) или от внешнего источника постоянного тока напряжением от 11,5 до 15 В |
| Ток потребления от источника питания | не более 160 мА |
| Время установления показания | в положении ИЗМ 1 не более 6 сек; в положении ИЗМ 2 не более 30 сек |
| Время установления рабочего режима | не более 10 сек |
| Продолжительность непрерывной работы измерителя при питании от внешнего источника | не ограничена |
| Продолжительность непрерывной работы от встроенного источника питания | ограничивается емкостью электрохимического источника тока |
| Габаритные размеры | 305х125х155 мм |
| Масса измерителя | не более 2,2 кг |
Комплект поставки Ф4103-М1
| № | Наименование | Количество |
|---|---|---|
| 1. | Измеритель сопротивления заземления Ф4103-М1 | 1 |
| 2. | Шнур | 1 |
| 3. | Паспорт | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 11374-09 |
| Производитель | УманскийзаводМегомметр |
| Страна производитель | Украина |
| Гарантия (мес.) | 18 |
