Измеритель сопротивления заземления KEW 4140

Name: Измеритель сопротивления заземления KEW 4140
Brand: KYORITSU
Price: 73698.00 RUB
Availability: InStock

0 отзывов | Написать отзыв

Хит

Производитель: KYORITSU
Код товара: 14677
Доступность: В наличии (Срок отгрузки: 20-30 дней)

Оптовая цена: по запросу
Розничная цена:
73 698₽
С учетом НДС
Цена может отличаться, уточняйте у менеджеров

Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата

Артикул: KEW 4140

Купить в 1 клик

Whatsapp Чат

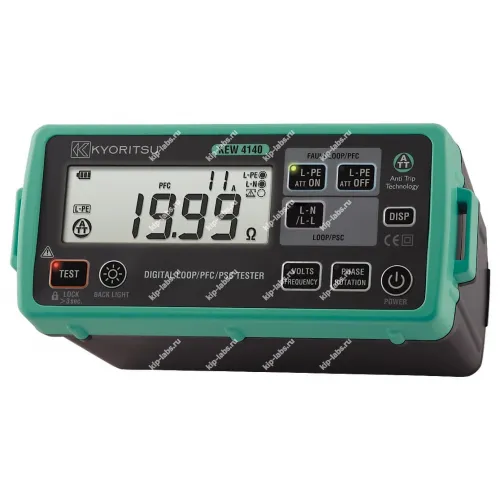

Описание модели: Измеритель сопротивления заземления KEW 4140

Модель KEW 4140 от KYORITSU представляет собой цифровой прибор для оценки полного сопротивления петли «Фаза-Ноль», ожидаемого тока повреждения и предполагаемого тока короткого замыкания. Устройство ориентировано на эксплуатационные и монтажные проверки электрических цепей.

Также прибор совместим с задачами, характерными для измерителей сопротивления заземления, что позволяет выполнять измерения без отключения УЗО и контролировать параметры сети в одном инструменте.

Дискретность показаний и возможность самопроверки полезны при поиске неисправностей, при этом использование дополнительных интерфейсов не обязательно для базовых замеров.

Преимущества

Поддержка технологии Anti-Trip для измерений петли «Фаза-Ноль» без необходимости отключать УЗО.
Двойная индикация позволяет одновременно отслеживать, например, сопротивление Ф–0 и ток повреждения или ток короткого замыкания.
Возможность двухпроводного подключения упрощает снятие показаний по конфигурациям L-L и L-N.
Измерение чередования фаз, сетевого напряжения и частоты делает прибор универсальным для проверки состояния трехфазных сетей.
Функция фиксации тестовой кнопки обеспечивает работу без удержания прибора вручную, что удобно при монтаже и диагностике.
Подсветка дисплея и кнопок облегчает работу в плохо освещенных помещениях.
При необходимости прибор обеспечивает автоматическую подстройку диапазонов при измерениях сопротивления петли и расчетах предполагаемого тока КЗ.
Корпус соответствует степени защиты IP54, что повышает стойкость к пыли и влаге в полевых условиях.

Область применения

Прибор используют для вводных, приемо-сдаточных и эксплуатационных проверок электросетей. Также KEW 4140 применяется при тестировании распределительных щитов и при поиске дефектов в проводке.

Особенности цифрового измерителя полного сопротивления петли "Фаза-Ноль" / ожидаемого тока повреждения / предполагаемого тока короткого замыкания с функцией ATT Kyoritsu KEW Model 4140:

Технология Anti-Trip для проведения полного измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА и более;
Двойная индикация позволяет одновременное проведение измерений например сопротивление Ф-0 и тока повреждения / тока КЗ;
Возможно двухпроводное соединение для проведения измерения сопротивления петли фаза-ноль (L-L, L-N) и предполагаемого тока короткого замыкания (ОТП, PSC);
Измерение чередования фаз в трехфазных сетях, сетевого напряжения и частоты;
Фиксация тестовой кнопки для проведения измерений без рук, с автоматическим запуском измерений;
Подсветка дисплея и кнопок передней панели для комфортной работы в темных местах;
Измерение сопротивления петли фаза-ноль в диапазоне 20/200/2000 Ом с автоподстройкой диапазона;
Измерение ожидаемого тока повреждения (ОТП, PFC) / предполагаемого (ожидаемого) тока короткого замыкания (ОТКЗ, PSC) в диапазоне 2000 А, 20 kA с автоподстройкой диапазона;
Мгновенная проверка проводки на исправность и защита от соединения фаза к фазе;
Прибор защищен от воды и пыли в соответствии со стандартом IP54.

Технические харакеристики:

Параметр	Значение
Измерение полного сопротивления петли "Фаза-Ноль"
Функция	L-PE ATT Выкл	L-PE ATT Вкл	L-N/L-L
Напряжение сети	230В (50/60Гц)		L-N: 230В (50/60Гц) L-L: 400В (50/60Гц)
Рабочее напряжение	100 - 280В (45 - 65Гц)		100 - 500В (45 - 65Гц)
Диапазон (автоподстройка)	20/200/2000 Ом	20/200/2000 Ом (L-N < 20 Ом)	20 Ом
Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом: Величина / продолжительность при 230В	20 Ом: 6А / 40мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс	L-N: 6А / 60мс N-PE: 10мА / прибл. 5с	20 Ом: 6А / 20мс
Точность	±3% измеренного значения ±4ед.мл.р. (*1)	±3% измеренного значения ±6ед.мл.р. (*1)	L-N: ±3% измеренного значения ±4ед.мл.р. L-L: ±3% измеренного значения ±8ед.мл.р.
Измерение ожидаемого тока повреждения PFC(L-PE) / предполагаемого тока короткого замыкания PSC(L-N/L-L) (*2)
Функция	ожидаемый ток повреждения PFC	ожидаемого тока повреждения PFC (ATT)	предполагаемый ток короткого замыкания PSC
Напряжение сети	230В (50/60Гц)		L-N: 230В (50/60Гц) L-L: 400В (50/60Гц)
Рабочее напряжение	100 - 280В (45 - 65Гц)		100 - 500В (45 - 65Гц)
Диапазон (автоподстройка)	2000А / 20кА	2000А / 20кА (L-N < 20 Ом)	2000А / 20кА
Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом: Величина / продолжительность при 230В	20 Ом: 6А / 40мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс	L-N: 6А / 60мс N-PE: 10мА / прибл. 5с	20 Ом: 6А / 20мс
Проверка чередования фаз
Рабочее напряжение	50 - 500В, 45 - 65Гц
Примечание	Чередование фаз: отображаются как “1,2,3” и знак вращения по часовой стрелке / Обратное чередование фаз: отображаются как “3,2,1” и знак вращения против часовой стрелки.
Измерение напряжения
Диапазон измерения напряжения	0 - 500В, ±2% измеренного значения ±4ед.мл.р.
Диапазон измерения частоты	45 - 65 Гц, ±0,5% измеренного значения ±2ед.мл.р.
Стандарты безопасности	IEC 61010-1 CAT III 300В (500В L - L) IEC 61557-1,3,7,10, IEC 60529 (IP54), IEC 61326 (EMC)
Источник питания	Батареи 1.5V AA x 6 рекомендуется использование алкалиновых (LR6) батарей
Размер	84(Д) x 184(Ш) x 133(В)мм
Вес	860г., включая батареи

Комплект поставки:

№	Наименование	Количество
1	Измеритель сопротивления заземления KEW 4140	1
2	Руководство по эксплуатации	1

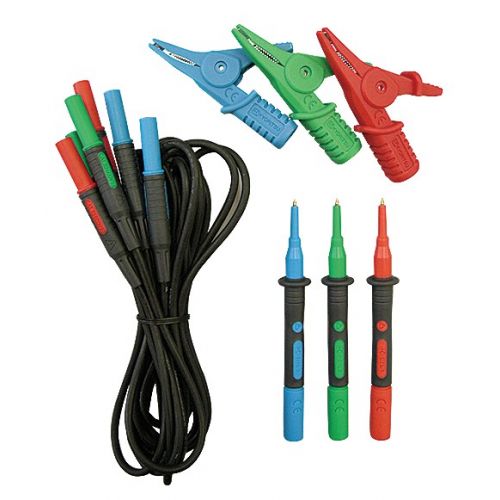

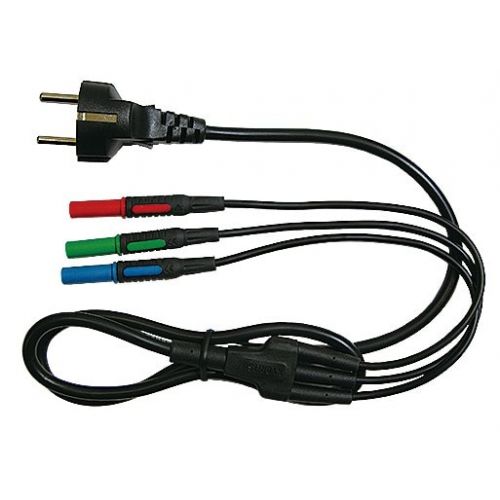

3	Набор кабелей и наконечников	1
4	Источник питания LR6	6
5	Ремешок	1

Характеристики
Внесен в госреестр СИ	Нет
Документы и сертификаты
Классзащиты	IP54
Производитель	KYORITSU
Страна производитель	Япония
Гарантия (мес.)	24
