- Производитель: GW Instek
- Код товара: 14624
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
349 250₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GPT-79503

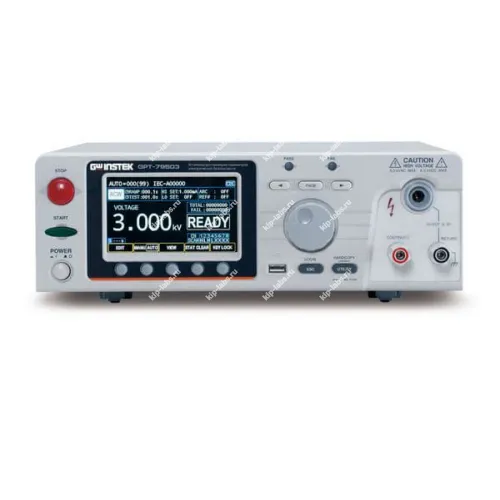

Кратко о модели: Установка для проверки параметров электрической безопасности GPT-79503
Установка для проверки параметров электрической безопасности GPT-79503 служит для всесторонней оценки электрических характеристик изделий - выполняются измерения тока утечки, сопротивления изоляции и состояния защитного проводника; при этом разработчиком и производителем является GW Instek, что облегчает интеграцию прибора в уже действующие лабораторные процедуры.
Модульная конструкция облегчает настройку и ускоряет переналадку под разные типы испытаний. Панель управления реализована просто и понятно, а при необходимости прибор может передавать данные на ПО через интерфейс RS-232C, благодаря чему результаты пригодны для последующей автоматизированной обработки.
Таким образом GPT-79503 применяют в тех ситуациях, где требуется системная проверка параметров электрической безопасности; устройство поддерживает режимы, ориентированные как на серийный входной контроль, так и на лабораторные исследования, что позволяет ему дополнять приборы из раздела измерители параметров электрических сетей. Нейтрально: дискретность показаний и возможность самокалибровки часто оказываются полезны для точных лабораторных процедур.
Ключевые особенности
- Проводит комплексную проверку ключевых параметров электрической безопасности - измерение тока утечки, контроль сопротивления изоляции и проверка контура заземления.
- Модульная архитектура обеспечивает быструю перенастройку и простую возможность расширения функционала.
- Наличие интерфейсов обмена данными (включая RS-232C) обеспечивает удобную интеграцию с системами учёта и архивирования.
- Встроенные средства защиты от перегрузок и нештатных режимов повышают надёжность эксплуатации.
- Эргономичные элементы управления и информативный дисплей упрощают оперативный контроль за тестированием.
Где применяется
- В лабораториях контроля качества и подразделениях метрологии производственных предприятий.
- В испытательных центрах и организациях, выполняющих сертификацию электротехнической продукции.
- В сервисных центрах для входного контроля и поверки оборудования после ремонта.
Описание установки для проверки параметров электрической безопасности GPT-79503:
- Общая функциональность «4 в 1»: ACW/ DCW/ IR/ GC;
- Выходная мощность 150 ВА, выходной усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования;
- Испытание переменным напряжением до 5 кВ. частота 50/ 60 Гц;
- Испытание постоянным напряжением до 6 кВ;
- Измерение сопротивления изоляции до 10 ГОм;
- Встроенный 8 канальный сканер: режим H;
- Разрешение: 10 мкА по току, 10 В по напряжению;
- Детектор токов утечки (ARC), установка ВВ напряжения при отключенной нагрузке, регулировка Uтеста в ходе испытани;
- Микропроцессорное управление, высокая стабильность U теста;
- Режимы тестирования: «Ручной»/ «Авто» (таймер);
- Экспорт/импорт параметров настройки через USB-накопитель для переноса на тестеры аналогичной модели;
- Графический цветной TFT дисплей (диагональ 10,9 см);
- Световая и звуковая индикация (состояние, результат теста);
- Внутренняя память: 501 ячейка (профили настроек в режиме MANU/ручной);
- Интерфейсы: RS-232, USB (2, в т.ч. USB-TMC);
- Порт «I/O» (аналоговые цепи управления - пуск, остановка).
Технические характеристики установки GPT-79503:
| Параметр | Значение |
|---|---|
| Испытание переменным током | |
| Испытательное напряжение | 0,05 кВ…5 кВ; частота 50/60 Гц (в зависимости от сети питания) |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Максимальная мощность | 150 ВА (5 кВ/ 30 мА) |
| Максимальный ток | 30 мА (0,5 кВ < U ≤ 5 кВ), 5 мА (0,05 кВ ≤ U ≤ 0,5 кВ) |
| Диапазон установки тока | 0,001…30 мА |
| Погрешность установки | ± (1,5 % + 30 мкА) |
| Разрешение | 1 мкА (0,001…9,999 мА)/ 10 мкА (10,00…30,00 мА) |
| Форма напряжения U исп | Синусоидальная (50/ 60 Гц – выбирается) |
| Испытание постоянным током | |
| Испытательное напряжение | 0,05 кВ…6 кВ |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Максимальная мощность | 50 Вт (5 кВ/ 10 мА) |
| Максимальный ток | 10 мА (0,5 кВ < U ≤ 6 кВ), 2 мА (0,05 кВ ≤ U ≤ 0,5 кВ) |
| Диапазон установки тока | 0,001 мА…10 мА |
| Погрешность установки | ± (1 % + 1 мкА) при Iуст <1 мА; ± (1 % + 10 мкА) при Iуст ≥ 1 мА |
| Разрешение | 0,1 мкА (0,1 мкА…999,9 мкА); 1 мкА (1 мкА… 9,999 мкА); 10 мкА (10,00 мА) |
| Измерение сопротивления изоляции | |
| Тестовое напряжение | 50…1000 В |
| Погрешность установки | ± (1 % + 5 В) |
| Разрешение | 1 В |
| Диапазон измерений | 0,1 МОм…10 ГОм |
| Погрешность измерения | ± 5 % (Базовая) |
| Общие данные | |
| Время испытания (Таймер) | 0,3…999,9 с или непрерывно |
| Погрешность установки | ±1*10-4 + 20 мс |
| Задержка запуска | 0,0…999,9 с |
| Дисплей | Цветной графический TFT- дисплей (10,9 см) |
| Напряжение питания | ~100 - 240 В ± 10 %, 50 / 60 Гц (потребляемая мощность ≤400 ВА) |
| Интерфейс | RS-232, USB (2 host/ device), I/O – аналоговое управление |
| Память | 501 ячейка (до 99 ручных тестов в режиме автотеста /AUTO) |
| Сканнер | 8 Каналов, Статусы: H, Х (Выключенно) |
| Габаритные размеры | 320 х 120 х 435 мм |
| Масса | 11 кг |
Комплектация установки GPT-79503:
| № | Наименование | Количество |
|---|---|---|
| 1 | Установка для проверки параметров электрической безопасности GPT-79503 | 1 |
| 2 | Комплект измерительных проводов (1 - GHT-115) | 1 |
| 3 | Измерительный кабель (1 - GHT-116B - черный) | 1 |
| 4 | Измерительный кабель (1 - GHT-116R - красный), | 1 |
| 5 | Шнур питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 84512-22 |
| Производитель | GWInstek |
| Страна производитель | Тайвань |
| Гарантия (мес.) | 24 |
