- Производитель: Sonel S.A.
- Код товара: 14494
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
-
Оптовая цена:
396 194₽
-
Розничная цена:
404 280₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUMPI530

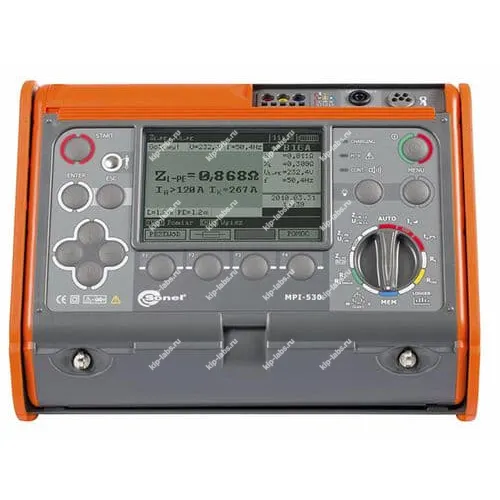

Назначение и принцип: MPI-530 Измеритель параметров электробезопасности электроустановок (с поверкой датчика люксметра)
MPI-530 - цифровой многофункциональный прибор от Sonel S.A., спроектированный для выполнения комплекса измерительных работ по оценке электробезопасности электроустановок. При этом устройство ориентировано на проведение как лабораторных, так и полевых замеров.
Прибор выполняет измерения параметров петли короткого замыкания (полного, активного и реактивного сопротивления) и проводит испытания устройств защитного отключения типов AC, A и B; кроме того, он измеряет сопротивление изоляции до 3 ГОм при испытательном напряжении до 1000 В. Также реализованы функции контроля переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом, определение сопротивления заземляющих устройств трёхполюсным методом, регистрация действующих значений переменного тока и напряжения, измерение частоты, мощности (полной, активной и реактивной) и cos φ, проверка последовательности чередования фаз и оценка перекоса фаз по напряжению; память прибора рассчитана на 990 ячеек, а для передачи данных предусмотрен интерфейс USB, что позволяет удобно экспортировать результаты в компьютер и интегрировать прибор в систему учёта. На практике ценится дискретность показаний и возможность автономной работы в полевых условиях.
Функциональные опции
- Определение полного сопротивления цепей «фаза‑нуль», «фаза‑фаза» и «фаза‑защитный проводник»;
- Измерение полного сопротивления цепи «фаза‑защитный проводник» с исключением срабатывания УЗО;
- Расчёт ожидаемого тока короткого замыкания для цепей «фаза‑нуль», «фаза‑фаза» и «фаза‑защитный проводник»;
- Измерение силы тока и времени отключения устройств защитного отключения типов AC, A и B;
- Автоматизированный режим проверки параметров УЗО;
- Определение сопротивления проводников заземления и выравнивающих потенциалов (металлосвязь);
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- Измерение сопротивления заземляющих устройств по четырёхполюсной схеме (4p);
- Проверка сопротивления множества заземлителей без разрыва цепи заземления с применением токоизмерительных клещей (3p+токоизмерительные клещи);
- Метод двух клещей для определения сопротивления заземления;
- Измерение удельного сопротивления грунта;
- Определение сопротивления вспомогательных электродов с автоматическим расчётом дополнительной погрешности;
- Испытания сопротивления электроизоляции испытательным напряжением до 1000 В;
- Измерение сопротивления изоляции с применением адаптеров WS-03, WS-04, AutoISO-1000C;
- Измерение освещённости при помощи адаптера LP1;
- Проверка чередования фаз;
- Обновлённая структура памяти и возможность передачи результатов измерений в компьютер;
- Измерение действующего значения напряжения переменного тока;
- Определение частоты переменного тока;
- Режим регистратора и измерение тока (True RMS);
- Измерение полной мощности;
- Определение среднеквадратических значений гармонических составляющих напряжения и тока;
- Вычисление суммарного коэффициента гармонических составляющих напряжения и тока;
Сферы использования
При эксплуатации MPI-530 применяют в работах по наладке и эксплуатационному контролю состояния систем электропитания зданий. При проведении приёмо‑сдаточных и сертификационных испытаний устройство используют для подтверждения соответствия электроустановок нормативам и техническим требованиям.
Технические характеристики измерителя MPI-530:
Измерение напряжения переменного тока (True RMS)
Измерение частоты
Режим регистратора. Измерение тока (True RMS)
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.
Измерение активной P, реактивной Q и полной S мощности, а также cos φ.
Измерение гармоник напряжения
Измерение гармоник тока
Коэффициент гармонических составляющих напряжения THDU ( h = 2...40)
Комплект поставки MPI-530:
- Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт.
- Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт.
- Адаптер автомобильный (12В) - 1 шт.
- Датчик люксметра LP1 с адаптером WS-06 - 1 шт.
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
- Зажим «Крокодил» изолированный красный K02 - 1 шт.
- Зарядное устройство для аккумуляторов Z7 - 1 шт.
- Зонд измерительный для забивки в грунт 30 см - 2 шт.
- Зонд острый с разъёмом «банан» голубой - 1 шт.
- Зонд острый с разъёмом «банан» красный - 1 шт.
- Зонд острый с разъемом «банан» желтый - 1 шт.
- Кабель последовательного интерфейса USB - 1 шт.
- Кабель сетевой WAPRZLAD230CZ - 1 шт.
- Клавиатура Bluetooth RUS - 1 шт.
- Комплект ремней «свободные руки» - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
- Провод измерительный 15 м на катушке с разъёмами «банан» голубой - 1 шт.
- Провод измерительный 30 м на катушке с разъёмами «банан» красный - 1 шт.
Дополнительная комплектация измерителя MPI-530:
- Адаптер WS-04 - 1 шт.
- Адаптер AutoISO-1000C - 1 шт.
- Измерительные клещи C-3 - 1 шт.
- Измерительные клещи C-6 - 1 шт.
- Измерительные клещи F-1 - 1 шт.
- Измерительные клещи F-2 - 1 шт.
- Измерительные клещи F-3 - 1 шт.
- Передающие клещи N-1 - 1 шт.
- Датчик люксметра LP1 с адаптером WS-06 WACEGN1BB - 1 шт.
- Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J - 1 шт.
- Отсек для батареек LR14 - 1 шт.
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 0...299,9 В | 0,1 В | ± (2% и.в. + 4 е.м.р.) |
| 300...500 В | 1 В | ± (2% и.в. + 2 е.м.р.) |
| Диапазоны измерений | ||
| 0...299,9 В | ||
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 45...65 Гц | 0,1 Гц | ±(0.1% и.в. + 1 е.м.р.) |
| Диапазон напряжения | ||
| 50...500 В | ||
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| С измерительными клещами C-6 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...999 мА | 1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| С измерительными клещами C-3 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...мА | 1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (5 % и.в. + 5 е.м.р.) |
| 100...999 А | 1 А | ± (5 % и.в. + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 1...9,99 А | 0,01 А | ± (0,1 % Inom + 2 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (0,1 % Inom + 2 е.м.р.) |
| 100...999 A | 1 А | ± (0,1 % Inom + 2 е.м.р.) |
| 1,00...3,00 кA | 0,01 кA | Не нормируется |
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Клещи C-6 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 3 е.м.р.) |
| 1...5,00 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| Клещи C-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 5 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 10...99,9 кВА | 0,1 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 100...500 кВА | 1 кВа | ± (8%∙Sизм + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 9 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (10%∙Sизм + 6 е.м.р.) |
| 10...кВА | 0,1 кВА | ± (10%∙Sизм + 5 е.м.р.) |
| 100...кВА | 1 кВа | ± (10%∙Sизм + 5 е.м.р.) |
| 501...999 кВА | 1 кВа | Не нормируется |
| 1,00...1,50 МВА | 0,01 МВа | Не нормируется |
| Диапазон | Разрешение | Основная погрешность | |
|---|---|---|---|
| (h=1...15) | 0...299,9 В | 0,1 В | ± (5% UH,hизм + 3 е.м.р.) |
| 300...500 В | 1 В | ||
| (h=16...40) | 0...299,9 В | 0,1 В | |
| 300...500 В | 1 В | ||
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3) | В зависимости от диапазона измерения тока | ± 0,1 × IH,h изм |
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| От 0 до 999,9 % (для Uизм > 1%· Unom) | 0,1 % | ± 5% × THDI изм |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 61219-15 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
