GPT-79804 - Установки комплексные для проверки параметров электробезопасности

Назначение и принцип: GPT-79804 - Установки комплексные для проверки параметров электробезопасности

Установки GPT-79804 предназначены для всесторонней проверки параметров электробезопасности стационарных систем и электрооборудования. В рамках одного цикла они последовательно выполняют измерения сопротивления изоляции, контактного сопротивления и токов утечки.

Компания GW Instek производит такие стенды с возможностями автоматизированного протоколирования и документирования, что позволяет сократить ручные операции и повысить воспроизводимость результатов.

При эксплуатации установка формирует контрольные значения напряжения и тока. При этом прибор фиксирует ключевые параметры и сверяет их с нормативными уровнями, что ускоряет проверочные процедуры и упрощает оформление отчётности.

На практике конструкция монтируется в производственные и лабораторные потоки; это обеспечивает стабильность повторяемости измерений и снижение временных затрат при серийной проверке. В работе допускается передача данных по стандартным интерфейсам и интеграция с внешними системами регистрации.

При калибровке применяются опорные сигналы и процедуры самопроверки, тем самым поддерживается стабильность показаний между поверками. Кроме того, предусмотрена дискретность измерений и поддержка форматов обмена данных (например, RS-232C) для взаимодействия с приборами учёта.

Функциональные опции

• автоматизированный пошаговый цикл испытаний с сохранением результатов;
• возможность одновременного тестирования сопротивления изоляции, цепей заземления и утечек;
• встроенные эталоны и процедуры самодиагностики для контроля корректности работы;
• интерфейсы и опции для интеграции с системами учёта и внешними регистраторами;
• настройка предельных значений параметров и автоматическая генерация протоколов испытаний.

Сферы использования

• контроль технического состояния электрооборудования в лабораториях и на площадках контроля безопасности;
• проведение периодических испытаний на промышленных предприятиях и в сервисных центрах;
• приёмо-сдаточные и метрологические процедуры в организациях, обслуживающих электрические системы;
• поточные испытания при серийной проверке изделий и комплектующих.

Краткое описание комплексной установки для проверки параметров электробезопасности GPT-79804:

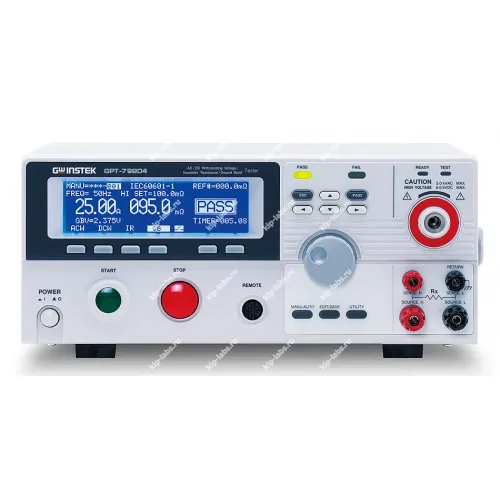

Пробойная установка GW Instek GPT-79804 представляет собой многорежимную испытательную установку с выходной мощностью 200 ВА, которая предназначена для проверки соответствия электротехнических изделий, оборудования, систем и агрегатов действующим нормам и стандартам по электробезопасности, а также контроля/исследования электроизоляционных свойств материалов. Данная модель электроизмерительного прибора способна замерять сопротивление низкоомных контуров и цепей переменным током. Это позволяет использовать одно устройство и для тестирования надежности электроизоляции, и для проверки состояния заземления и контуров уравнивания потенциалов без задействования дополнительных измерительных средств.

Отличительные особенности комплексной установки для проверки параметров электробезопасности GPT-79804:

• Макс. функциональность «4 в 1»: AC/ DC/ IR/ GB (в GPT-79804)
• Выходная мощность до 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
• Испытание переменным напряжением до 5 кВ. частота 50 Гц
• Испытание постоянным напряжением до 6 кВ
• Измерение сопротивления изоляции
• Измерение сопротивления заземления и низкоомных цепей
• Высокое разрешение: 1 мкА - по току, 2 В – по напряжению
• Установка высоковольтного Uтеста при отключенной нагрузке, регулировка высокого напряжения в ходе теста
• Микропроцессорное управление, высокая стабильность Uтеста
• 6 клавиш прямого выбора режимов (быстрота и удобство настроек)
• Режимы тестирования: « Ручной»/ «Авто» (таймер)
• Графический матричный дисплей с подсветкой (240x64)
• Световая и звуковая индикация (состояние, результат теста)
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста)
• Память: 100 ячеек для записи профилей
• Интерфейс: RS-232, USB, GPIB

Технические характеристики GPT-79804:
