Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Fluke
- Код товара: 14565
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
192 438₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4546980
Свидетельство СИ (Fluke 1662, Fluke 1663, Fluke 1664 FC).pdf
Описание типа СИ (Fluke 1662, Fluke 1663, Fluke 1664 FC).pdf
Методики поверки (Fluke 1662, Fluke 1663, Fluke 1664 FC).pdf

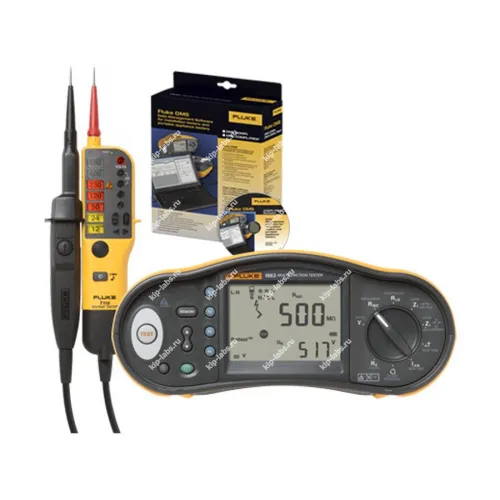

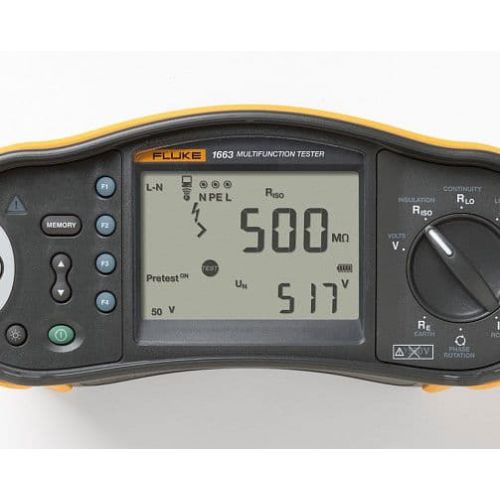

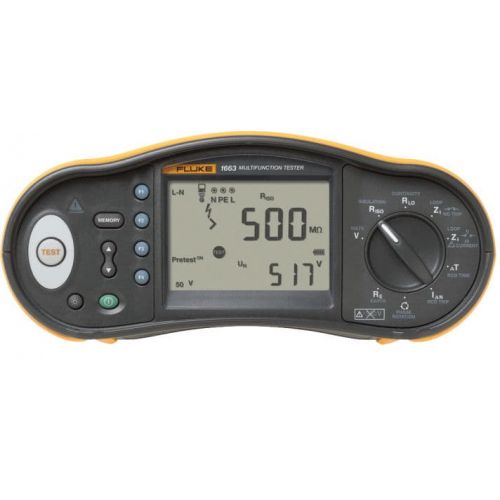

Кратко о модели: Многофункциональный тестер электроустановок Fluke 1663 SCH
Модель Fluke 1663 SCH рассчитана на выполнение набора проверок при пуско-наладочных работах и в ходе планового обслуживания электроустановок, при этом прибор объединяет базовые режимы измерений для контроля целостности цепей, состояния изоляции и работы защитных устройств; производитель: Fluke.
Аппарат создан для эксплуатации в полевых условиях и упрощает труд электромонтажников за счёт компактных размеров и удобной схемы управления. Измерители параметров электрических сетей этого класса часто применяют при вводе в эксплуатацию и при периодических проверках.
Дискретность показаний и доступность интерфейсов зависят от комплектации, что позволяет адаптировать устройство под требования конкретного объекта; таким образом обеспечивается гибкость при выборе конфигурации.
Ключевые особенности
- Набор режимов измерений, ориентированных на оценку целостности проводников и сопротивления изоляции.
- Эргономичная конструкция и небольшой вес, что облегчает переноску и работу в течение длительного времени.
- Усиленный корпус, повышающий стойкость к механическим воздействиям.
- Понятный интерфейс и информативный дисплей, ускоряющие анализ полученных данных.
Где применяется

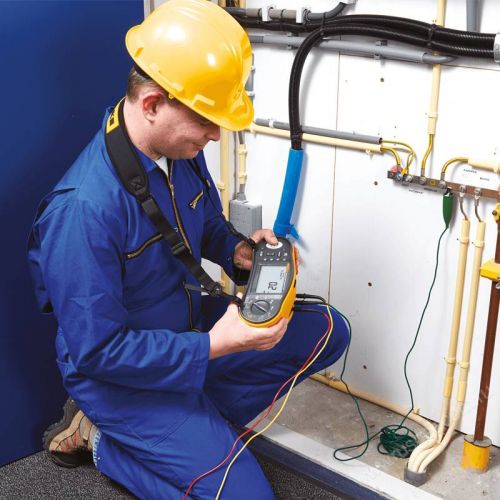

Прибор используют при пусконаладочных операциях, для плановой диагностики и при оперативном обслуживании распределительных щитов и силовых цепей; благодаря этому проверки соответствуют требованиям по электробезопасности и эксплуатационной надёжности.
Подходит для монтажных бригад, сервисных инженеров и эксплуатационного персонала на промышленных объектах и в зданиях. Условия применения зависят от конкретной задачи и от конфигурации прибора.
Для ряда задач полезны функции самопроверки и возможность экспорта данных в сопутствующее ПО; это упрощает ведение отчётности и documentирование результатов.

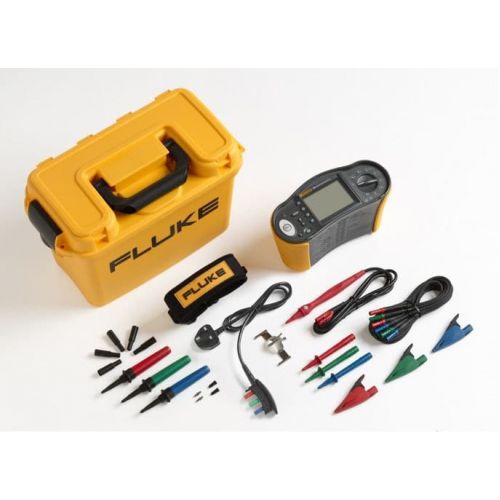

Комплектация тестера электроустановок Fluke 1663 SCH:
- Сверхпрочный шнур питания с одним входом
- Твердый футляр
- Датчик с дистанционным управлением
- Адаптер для компенсации сопротивления измерительного провода
- Выдерживает падение с высоты 1 метр
- Компактный и легкий (менее 1,3 кг) корпус, шейный ремешок с подкладкой позволяет освободить руки при проведении измерений в течение всего дня
Функции измерений тестера электроустановок Fluke 1663 SCH:
- Целостность цепи на входах L-N, N-PE.
- Проверка чувствительных УЗО сглаженного постоянного тока (тип В).
- Сопротивление заземления.
- Напряжение и частота.
- Проверка полярности проводки, обнаружение повреждений проводов N.
- Сопротивление изоляции.
- Целостность цепи и сопротивление.
- Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи.
- Сопротивление контура и линии.
- Предполагаемый ток короткого замыкания на землю (PEFC/IK).
- Предполагаемый ток короткого замыкания (PSC/IK).
- Время переключения УЗО.
- Уровень размыкания УЗО (проверка пилообразного сигнала).
- Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки.
- Переменное значение тока УЗО.
- Последовательность автоматических проверок УЗО.
- Индикатор чередования фаз.
Другие функции
- Переключаемая функция автозапуска (Вкл/Выкл) для проверки УЗО и контуров.
- Самопроверка.
- Дисплей с подсветкой.
Дополнительные функции по сравнению с 1662
- Целостность цепи на входах L-N, N-PE
- Проверка чувствительных УЗО сглаженного постоянного тока (тип В)
- Сопротивление заземления
Интерфейс памяти
- Память Z Max.
- Память.
- Компьютерный интерфейс (
Технические характеристики многофункционального тестера электроустановок Fluke 1663 SCH:
| Параметр | Значение | |
|---|---|---|
| Измерение напряжения переменного тока | ||
| Диапазон | 500 В | |
| Разрешение | 0,1 В | |
| Погрешность при 45–66 Гц | 0,8% + 3 | |
| Входной импеданс | 360 кОм | |
| Защита от перегрузки | 660 В ср.кв.знач. | |
| Проверка целостности цепи (RLO) | ||
| Диапазон (автоматический выбор диапазона) | 20 Ом / 200 Ом / 2000 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Напряжение разомкнутой цепи | 4 B | |
| Измерение сопротивления изоляции (RISO) | ||
| Испытательные напряжения | 50–100–250–500–1000 В | |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% | |
| Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В | |
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм | |
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм | |
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм | |
| Импеданс контура и линии (ZI) | ||
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Предполагаемый ток короткого замыкания на землю, проверка PSC | ||
| Диапазон | 1000 А / 10 кА (50 кА) | |
| Разрешение | 1 А / 0,1 кА | |
| Вычисление | Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно. | |
| Проверка УЗО, проверяемые типы УЗО | ||
| Тип УЗО | AC¹ G²,S³ | |
| Модель 1663 | A = «4», AC¹, G²,S³ | |
| Примечания | ¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой = «4»Реагирует на импульсный сигнал = «5»Реагирует на сглаженный сигнал постоянного тока | |
| Проверка скорости размыкания (ΔT) | ||
| Настройки тока¹ | 10–30–100–300–500–1000 мА - ВАр 10–30–100 мА | |
| Множитель | x½, x1 x5 | |
| Диапазон измерений | УЗО тип G | 310 мс 50 мс |
| УЗО тип S | 510 мс 160 мс | |
| Примечания | ¹1000 мА только тип AC 700 мА максимум тип A в режиме вар режим вар недоступен для типа B. | |
| Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала(IΔN) | ||
| Диапазон тока | от 30 % до 110 % номинального тока УЗО¹ | |
| Размер ступени | 10 % от IΔN² | |
| Время задержки при замыкании контактов | Тип G | 300 мс/ступень |
| Тип S | 500 мс/ступень | |
| Погрешность измерений | ±5 % | |
| Указанные диапазоны тока размыкания (EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B | |
| Примечания | ¹30–150 % для типа A IΔN > 10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B | |
| Проверка сопротивления заземления (RE) | ||
| Диапазон | 200 Ом / 2000 Ом | |
| Разрешение | 0,1 Ом / 1 Ом | |
| Частота | 128 Гц | |
| Выходное напряжение | 25 В | |
| Общие технические характеристики | ||
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см | |
| Масса (с батареями) | 1,3 кг | |
| Размер и количество батарей | Тип АА, 6 шт. | |
| Уплотнение | IP40 | |
| Безопасность | Соответствует требованиям EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010 2-ая редакция | |
| Перенапряжение | CAT III / 500В; CAT IV 300В | |
| Производительность | от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция | |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Номер в госреестре СИ | 66478-17 |
| Производитель | Fluke |
| Страна производитель | США |
