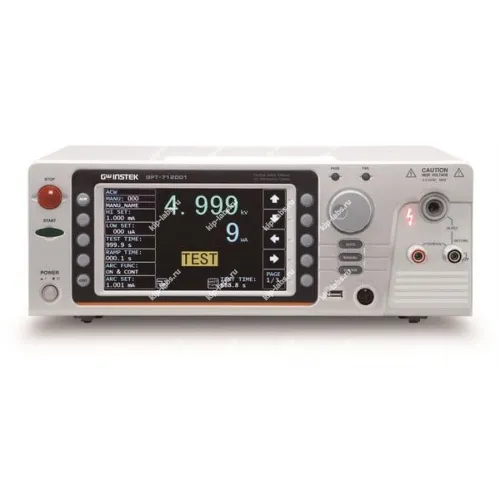

Установка для проверки параметров электрической безопасности GPT-712001

Кратко о модели: Установка для проверки параметров электрической безопасности GPT-712001

Модель GPT-712001 предназначена для всесторонней оценки характеристик защитных цепей и контроля электрической безопасности оборудования; при этом конструкция рассчитана на удобство эксплуатации и оперативный мониторинг параметров, изготовитель - GW Instek.

Устройство легко включается в автоматизированные стенды и лабораторные комплексы, что позволяет применять его совместно с оборудованием из раздела измерители параметров электрических сетей, благодаря этому расширяются возможности тестирования.

При планировании испытаний следует учитывать дискретность измерений; это важно для выбора методик и дополнительных опций. За счёт внимательного подхода к дискретности достигается более корректная интерпретация результатов.

Ключевые особенности

• Предназначена для комплексной проверки параметров электрической безопасности приборов и установок, включая оценку защитных цепей.
• Выполняет контроль цепей защитного заземления, измерение сопротивления изоляции и определение токов утечки.
• Оснащена интерфейсом управления и индикации параметров для оперативного наблюдения за ходом испытаний.
• Имеет модульную архитектуру, что облегчает интеграцию в лабораторные и производственные стенды.
• Спроектирована с учётом требований к эксплуатационной надежности и удобству технического обслуживания.

Где применяется

• В испытательных лабораториях производителей и разработчиков электрооборудования.
• В сервисных центрах и на участках техобслуживания для периодической проверки параметров безопасности.
• В отделах контроля качества на производственных линиях для проведения регламентных проверок.
• В учебно-исследовательских лабораториях, где требуются практические стенды для отработки методик испытаний.

Подробное описание установки для проверки параметров электрической безопасности GPT-712001:

В моделях серии GPT-712000 реализована уникальная функция развертки (sweep), отображающая кривую результатов испытаний исследуемого объекта (ИУ); при этом проводится пошаговая запись данных, фиксируемая относительно приложенного напряжения/тока и текущих настроек установки (например, начальное Uисп, время нарастания, продолжительность теста или время спада). Пользователь может перемещать курсор по графику и получать информацию о величине приложенной энергии (напряжение/ток в конкретный момент) и соответствующих результатах измерений, что позволяет отслеживать изменение параметров (ток или сопротивление) в процессе испытания и облегчает идентификацию взаимозависимостей.

Функция sweep также применяется для локализации критических точек - провалов при пробое, а встроенные средства статистической обработки (Statistics Function) дают возможность оперативно оценивать набор полученных данных и повышать достоверность интерпретации итогов испытаний.

Серия отличается поддержкой испытаний емкостной нагрузки до 47 мкФ, что расширяет область применения на ИУ с большой входной ёмкостью - например, импульсные источники питания и бытовые электронные изделия с фильтрующими цепями. Значение ёмкости в конкретной цепи определяется конструкцией ИУ; как правило, современные тестеры электробезопасности (УПУ-5М и др.) имеют диапазон макс. ёмкости ИУ не более 5-20 мкФ (реж. Авто/ Ручной). В режимах испытания на пробой постоянным напряжением (DCW) необходимо учитывать первоначальный заряд конденсаторов при старте теста, так как процесс заряда при подаче нарастающего напряжения (даже при ёмкости ~1 мкФ) требует дополнительного времени и в отдельных случаях может превысить предел таймера (999с). Если заряд не завершён, это отразится на результате испытания, поэтому разработчики в серии GPT712000 модернизировали выходные каскады и увеличили допустимую ёмкость ИУ до 47 мкФ.

Рекомендуется учитывать дискретность измерений и при необходимости использовать функции самоконтроля параметров для корректного серийного тестирования.

Отличительные особенности:

• Выходная мощность 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности (КПД 90%) и надежности УПУ при тестировании;
• Испытание переменным напряжением до 5 кВ. частота 50/60 Гц;
• Высокое разрешение: 1 мкА - по току, 1 В – по напряжению;
• Режим GC (Iисп100мА): измерение сопротивления цепей безопасности (заземления), контроль целостности защитных проводников (Continuity);
• Установка ВВ напряжения при отключенной нагрузке, регулировка Uисп в ходе теста, МК-процессорное управление, высокая стабильность Uисп;
• Испытания емкостной нагрузки (до 47 мкФ);
• Режимы запуска испытаний: «Ручной»/ «Авто», функция качания Sweep (график/ таблица), статистическая обработка результатов;
• Тест по таймеру (заданное время - «Нарастание»/ «Спад»);
• Световая и звуковая индикация (состояние, результат теста);
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);
• Дублирование функционального выхода на задней панели;
• Испытания с подключением установки к «земле» или изолирования от точки общего потенциала (GND – On/ Off);
• Память: 100 ячеек для записи профилей (10 блоков);
• Графический цветной TFT дисплей (диаг. 18 см).

Технические характеристики установки GPT-712001:

Комплектация установки GPT-712001:
