- Производитель: KYORITSU
- Код товара: 14608
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
111 648₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: KEW 5020

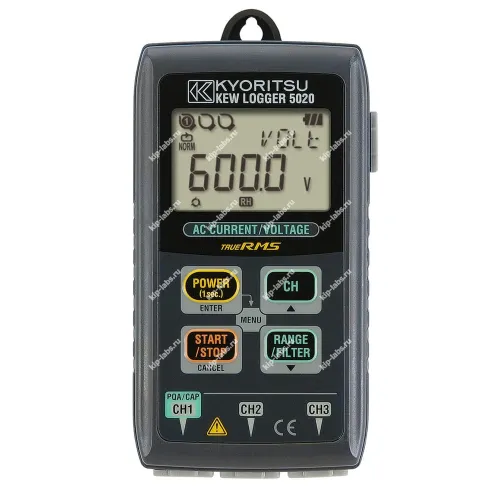

Кратко о модели: Регистратор параметров сети KEW 5020
Регистратор параметров сети KEW 5020 от KYORITSU представляет собой прибор с 3-канальным входом для одновременной записи тока утечки, тока нагрузки и напряжения при подключении внешних клещевых адаптеров, при этом устройство ориентировано на синхронный сбор всех трёх параметров.
Аппарат поддерживает несколько режимов работы - анализ качества электроэнергии, обычный режим, триггерный режим и режим "Картинка". В режиме анализа качества регистратор фиксирует опорное напряжение, всплески, проседания и кратковременные исчезновения; обработка входов осуществляется каждые 0,55 мс, а регистрация колебаний выполняется каждые 10 мс, при обнаружении которых светодиод индицирует событие. Подобные приборы можно найти в разделе измерители параметров электрических сетей.
В обычном режиме регистратор контролирует состояние питающей линии и изменение токов, записывая средние значения за выбранный интервал (1 сек. - 60 мин.), минимумы, максимумы и пиковые RMS значения, что позволяет оценивать поведение сети во времени. Триггерный режим отслеживает превышения заданных порогов и сохраняет 8 измерений вокруг события, фиксирует пики до и после превышения и отмечает смену направления тока; режим "Картинка" упрощает наблюдение за формой сигнала с выборкой каждые 0,55 мс и записью мгновенных значений при превышении порогов.
Благодаря этому прибор подходит для задач, где важна дискретная регистрация событий и последующий анализ полученных данных, таким образом обеспечивается удобство последующей обработки и просмотра результатов.
Ключевые особенности
- функция анализа качества электроэнергии (опорное напряжение, всплески, просадки, кратковременные исчезновения напряжения);
- встроенная память позволяет записывает 60 000 точек данных в одноканальном режиме, и 20 000 точек на канал в трехканальном режиме;
- фильтр низких частот отфильтровывает гармоники. Частота среза приблизительно 160 Гц.
- светодиод мерцает при превышении заданного значения тока / напряжения (в триггерном режиме / режиме "картинка" / режиме анализа качества электроэнергии (только KEW5020));
- функция "CALL": подтверждение записанных данных. Отображение: количества записанных точек (макс.+, мин.+, пиковое значение) для каждого канала с информацией о времени и дате в обычном режиме. (Определенные значения (т.е. когда значения находятся за пределами заданных пределов) могут отображаться в других режимах записи). функция "RECALL": последние 10 записанных точек данных, включая время и дату, можно просмотреть на дисплее регистратора;
- обычная (запись прекращается при заполнении памяти) или циклическая (перезапись зарегистрированных значений) режимы записи. Результаты хранятся в энергонезависимой памяти (гарантированный срок хранения - 10 лет).
- индикатор питания аккумулятора. Указывает напряжение батареи в 4-х уровнях (можно использовать регистратор еще 24 часа после предупреждения о разряде батарей).
- удобное для пользователя программное обеспечение KEW LOG Soft. ПО позволяет редактировать, анализировать и графически отображать записанные данные, которые можно перенести на ПК при помощи USB кабеля;
- непрерывное время измерения: прибл. 10 дней (алкалиновая батарея).
Где применяется
Регистратор используют для контроля качества питающей сети при эксплуатации и техобслуживании электроустановок; в промышленных условиях он помогает выявлять аномалии и анализировать динамику нагрузок. В лабораториях и сервисных службах прибор применяют для диагностики сбоев и подтверждения работоспособности оборудования.
Таким образом устройство уместно там, где требуется систематическая регистрация параметров сети и последующая обработка данных с учётом временных меток.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Режим записи | обычный / триггерный / картинка |
| Режим работы | Последовательное приближение (метод итераций) (одиночная синхронизированная выборка CH1) |
| Максимальное рабочее напряжение | 9.9В RMS переменного тока, 14В пиковое значение |
| Количество каналов | 3 |
| Метод измерений | True RMS |
| Интервал записи | обычный / триггерный режим: около 1,65мс / канал; режим "Картинка": около 0,55мс (отрезок волны каждые 1,1мс) |
| Предупреждение о низком заряде батарей | индикатор батареи мигает |
| Индикация выхода за пределы диапазона | индикатор "OL" отображается на дисплее |
| Автоматическое выключение | автоматическое выключение прибора через 3 минуты после остановки записи |
| Условия применения | внутри помещений, высота над уровнем моря до 2000м |
| Рабочая температура и влажность воздуха | -10°C - 50°C / относительная влажность до 85% (без конденсации) |
| Точность: | |
| Обычный режим записи (АС 50/60Гц, синусоидальная волна, вход: 10% или более от диапазона канала 1) | 100.0мА: ±2.0% измеренного значения ±0.9% полной шкалы + погрешность адаптера; Остальные диапазоны: ±1.5% измеренного значения ±0.7% полной шкалы + погрешность адаптера; Крест-фактор: 2.5 или менее: точность RMS (синус) +2% измеренного значения +1%полной шкалы |
| Триггерный режим записи (АС 50/60Гц, синусоидальная волна) | 100.0мА: ±3.5% измеренного значения ±2.2% полной шкалы + погрешность адаптера; Остальные диапазоны: ±3.0% измеренного значения ±2.0% полной шкалы + погрешность адаптера; |
| Режим "картинка" | 100.0мА: ±3.0% измеренного значения ±1.7% полной шкалы + погрешность адаптера; Остальные диапазоны: ±2.5% измеренного значения ±1.5% полной шкалы + погрешность адаптера; |
| Источник питания | 6V постоянного тока: алкалиновая батарея (LR6) x 4шт. / внешний источник питания 9В постоянного тока (специальный адаптер переменного тока) |
| Максимально возможное время измерений | около 10 дней (с алкалиновыми LR6 батареями) |
| Стандарты безопасности | IEC 61010-1 CAT ? 300В Степень загрязнения 2, IEC 61326 (EMC) |
| Размер | 111(Д) x 60(Ш) x 42(Г) |
| Вес | 265г. |
Комплект поставки:
| № | Наименование | шт |
|---|---|---|
| 1 | Регистратор параметров сети KEW 5020 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Источник питания алкалиновые батареи LR6 | 4 |
| 4 | Мягкий чехол | 1 |
| 5 | Программное обеспечение KEW LOG Soft 2 | 1 |
| 6 | USB кабель | 1 |
| 7 | Руководство по быстрому старту | 1 |
| 8 | Информация о USB подключении | 1 |
| Опционально | ||

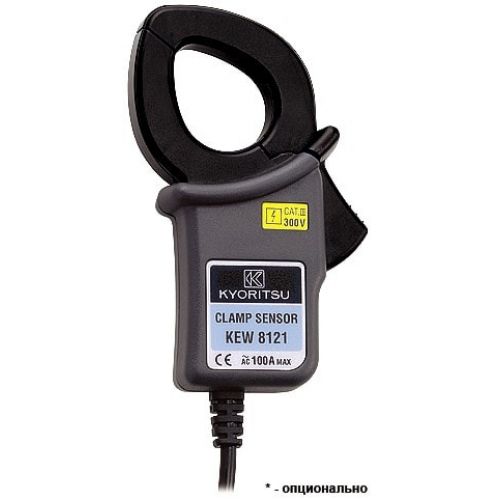

| 9 | Клещевые адаптеры для измерения тока утечки и тока нагрузки | 1 |

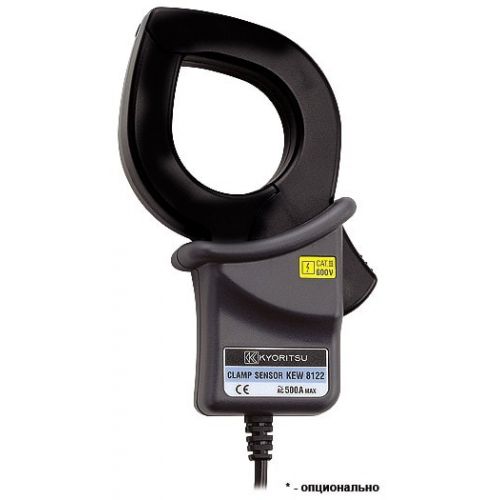

| 10 | Клещевые адаптеры для измерения тока нагрузки | 1 |

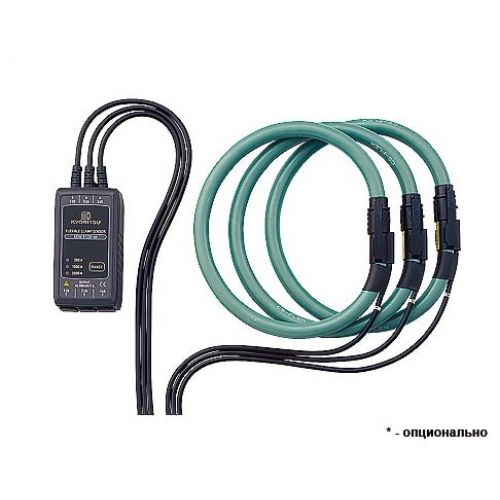

| 11 | Гибкие клещевые адаптеры | 1 |
| 12 | Адаптер переменного тока | 1 |

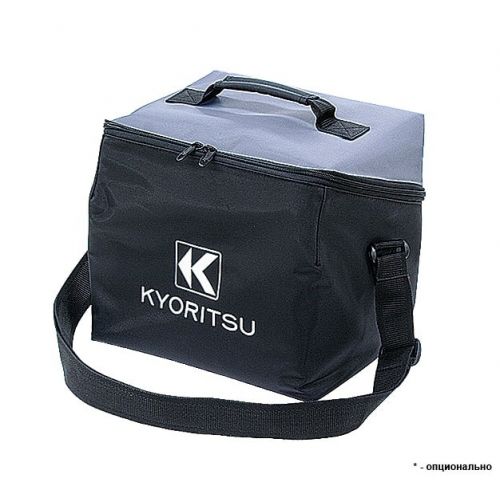

| 13 | Чехол | 1 |
| 14 | Удлинитель | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | KYORITSU |
| Страна производитель | Япония |
| Гарантия (мес.) | 24 |
