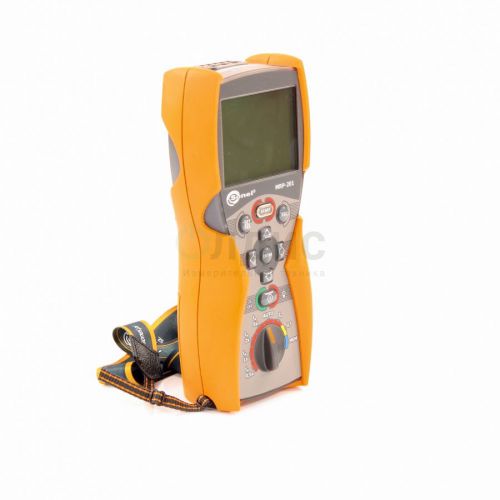

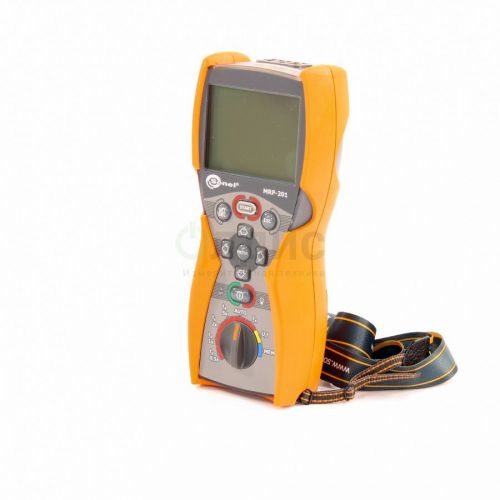

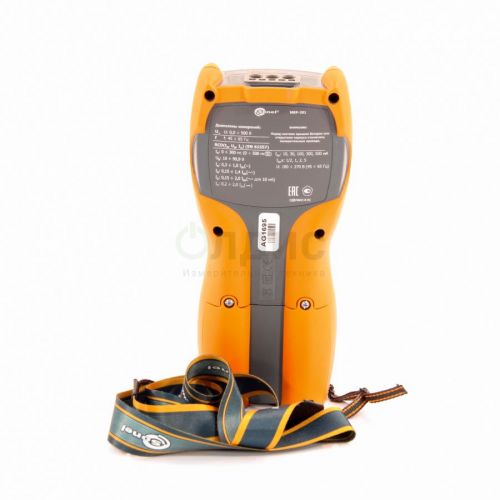

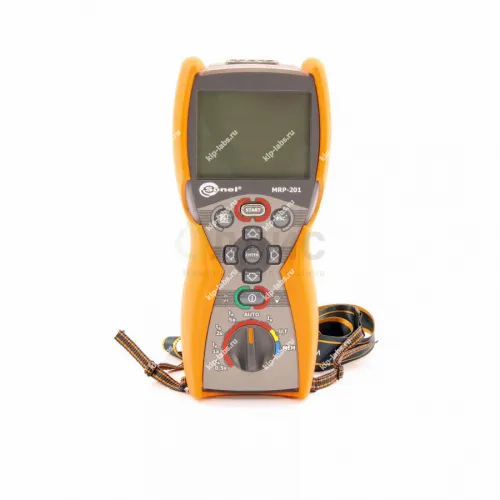

Назначение и принцип: Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-201
Модель MRP-201, выпускаемая Sonel S.A., служит для контроля параметров устройств защитного отключения. Прибор фиксирует величины тока и время срабатывания УЗО, применяемых как дополнительная защита от поражения электрическим током в одно- и трёхфазных цепях переменного, пульсирующего постоянного и постоянного тока.
Измерения выполняются как в ручном, так и в автоматическом режиме, при этом результаты могут сохраняться во встроенной памяти с последующей передачей на компьютер по радиоканалу (OR-1). MRP-201 совместим с программами SonelReader и СОНЭЛ Протоколы; см. также измерители параметров электрических сетей.
Функциональные опции
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
- создаваемый ток - синусоидальный, однополярный пульсирующий и постоянный;
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- автоматический режим измерения параметров УЗО;
- измерение напряжения прикосновения;
- возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
- память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер.
Сферы использования
На практике MRP-201 применяют при приёмочных и периодических проверках устройств защитного отключения, что позволяет оценить соответствие характеристик УЗО нормативным требованиям и технической документации. При эксплуатации прибор используют для функциональной проверки селективных и общих дифференциальных выключателей, включая контроль поведения при разных типах тока и фазах.
В работе MRP-201 востребован у монтажных бригад, служб эксплуатации и лабораторий контроля. При калибровке и поверке полезна дискретная память результатов и возможность их передачи на ПК для дальнейшей обработки.
Технические характеристики MRP-201:
«е.м.р.» - единица младшего разряда
| Диапазон | Разрешение | Погрешность основная | ||
|---|---|---|---|---|
| Измерение действующего значения напряжения переменного тока | ||||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||
| Диапазон частоты 45…65 Гц | ||||
| Диапазон | Разрешение | Погрешность основная | ||
| Измерение частоты | ||||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||
| Диапазон напряжения: 50…500 В | ||||
| Параметр | Значение | |||
| Измерение параметров устройств защитного отключения (УЗО) | ||||
| Номинальное напряжение работы Un | 220 В, 230 В, 240 В | |||
| Рабочий диапазон напряжений | 180…270 В | |||
| Номинальная частота сети fn | 50 Гц, 60 Гц | |||
| Рабочий диапазон частоты | 45…65 Гц | |||
| Контроль правильности подключения PE проводника с помощью электрода прикосновения | Есть | |||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
| Измерение времени отключения tA УЗО | ||||
| Общего типа и с малой задержкой | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс | |||
| *- для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) | ||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение сопротивления защитного заземления RE | ||||
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA | ||
| Диапазон | Разрешение | Номинальный ток | Основная погрешность | |
| Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току. | ||||
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | |
| 10..99,9 В | 0..15% UB | |||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение тока отключения IA для синусоидального дифференциального тока. | ||||
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA | |||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс. | ||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA. | ||||
| 10 мA | 1,5..20,0 мA | 0,1 мA | 0,15 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 4,5..42,0 мA | 0,15 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 15..140 мA | 1 мA | ||
| 300 мA | 45..420 мA | |||
| Параметр | Значение | |||
| Общие характеристики | ||||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |||
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 | |||
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | |||
| Питание измерителя | щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. | |||
| Температура хранения | -20…+70°C | |||
| Температура рабочая | -10…+50°C | |||
| Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) | |||
| Память результатов измерения | 990 ячеек, 10000 результатов | |||
| Интерфейс | радиоканал OR-1 (USB) | |||

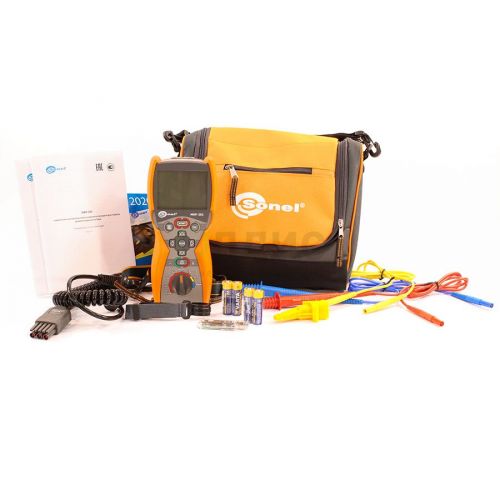

Комплект поставки MRP-201:
| № | Наименование | Количество |
|---|---|---|
| 1 | MRP-201 - Измеритель напряжения прикосновения и параметров устройств защитного отключения | 1 |
| 2 | Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | 1 |
| 3 | Беспроводной интерфейс OR-1 (USB) | 1 |
| 4 | Зажим «Крокодил» изолированный жёлтый K02 | 1 |
| 5 | Зонд острый с разъемом «банан» голубой | 1 |
| 6 | Зонд острый с разъемом «банан» красный | 1 |
| 7 | Крепеж «Свободные руки» | 1 |
| 8 | Провод измерительный 1,2 м с разъемами «банан» голубой | 1 |
| 9 | Провод измерительный 1,2 м с разъемами «банан» желтый | 1 |
| 10 | Провод измерительный 1,2 м с разъемами «банан» красный | 1 |
| 11 | Ремень для переноски прибора M1 | 1 |
| 12 | Футляр М6 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP67 |
| Номер в госреестре СИ | 31967-11 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
