СА6116 с клещи C177 - измеритель параметров безопасности и электроустановок

Назначение и принцип: СА6116 с клещи C177 - измеритель параметров безопасности и электроустановок

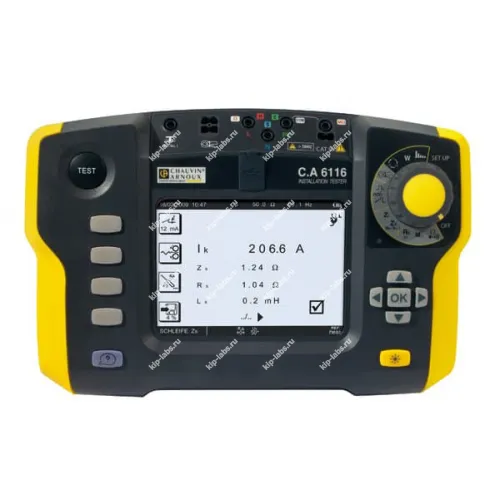

Прибор С.А 6116 представляет собой компактный цифровой инструмент для всестороннего контроля параметров электрических установок, при этом он разработан и выпускается Chauvin Arnoux.

Устройство выполняет измерения основных электрических величин и диагностических параметров, включая проверку петли и сопротивления изоляции. На практике это облегчает проверку соответствия электроустановок нормативным требованиям и упрощает выдачу заключений; дополнительно прибор хранит результаты измерений и обеспечивает удобный вывод данных на компьютер через интерфейсы категории измерители параметров электрических сетей.

При эксплуатации полезны встроенные средства предотвращения ошибок оператора, что позволяет исключать неверные тесты при неправильном подключении или обрывах. Также возможна компенсация сопротивления измерительных проводов и автоматический выбор диапазона при измерениях, тем самым повышая скорость и надёжность работ.

Функциональные опции

• Измерение напряжения, тока, частоты;
• Измерение полного сопротивления петли;
• Ф-З, Ф-Н и Ф-Ф с вычислением тока КЗ;
• Измерение сопротивления изоляции;
• Измерение сопротивления заземления;
• Проверка устройств защитного отключения;
• Измерение токов, включая токи утечки;
• Определение последовательности фаз;
• Позволяет сохранять в собственной памяти до 800 результатов измерений;
• Большой ЖК-дисплей с подсветкой обеспечивает удобное чтение показаний в любое время суток;
• Чтобы противостоять ошибкам оператора, прибор прежде, чем выполнять измерение автоматически проверяет порядок фаз, присутствие напряжения в цепи земли, обрыв в цепи земли и т.п. При обнаружении неполадки измерения не выполняются;
• Для каждого параметра пользователь может установить пределы срабатывания визуальной и звуковой сигнализации;
• Прибор может компенсировать сопротивление измерительных проводов, что оказывается полезным при тесте проводимости и измерениях петли;
• Прибор питается от нетребовательного аккумулятора (NiMH). Его можно быстро зарядить прямо от сети (за 2 часа полный заряд от 0 до 100%). На объекте измерений прибор всегда готов к работе (не требуется ни проверка батареи ни ее замена);
• Автоматическое определение диапазона при измерении сопротивления изоляции до 600 МОм;
• Теперь можно работать быстрее, поскольку штырь заземления отключать не требуется;
• Полная проверка дифференциальных устройств защитного отключения, даже нестандартных моделей (например, старых с током срабатывания 650 мА);
• Позволяет установить порог сопротивления, при котором включается звуковой сигнал;
• Автоматическое измерение напряжения, тока и частоты;
• Измерение тока утечки, начиная с 4 мА;
• Измерение переменного тока до 300 А;
• Возможно подключение двух типов токовых клещей для проводников разного сечения;
• Встроенный интерфейс USB обеспечивает как совместную работу с компьютером, так и непосредственный вывод на принтер всех хранящихся в памяти результатов измерений.

Сферы использования

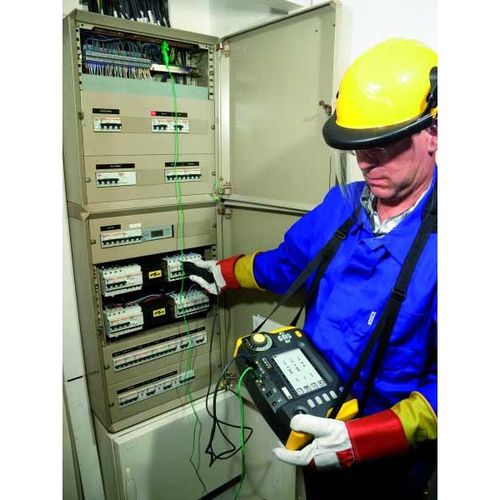

В работе прибор применяют при приёмочных и периодических проверках электроустановок, а также в ходе пуско-наладочных операций и технического обслуживания. При эксплуатации С.А 6116 позволяет быстро последовательно выполнять набор измерений, необходимых для формирования протоколов контроля.

На практике устройство востребовано у специалистов электрослужб, монтажных бригад и сервисных центров для оценки состояния заземления, изоляции и корректности работы УЗО. При калибровке и диагностике аппарат совместим с передачей данных на ПК для дальнейшей обработки и архивации.

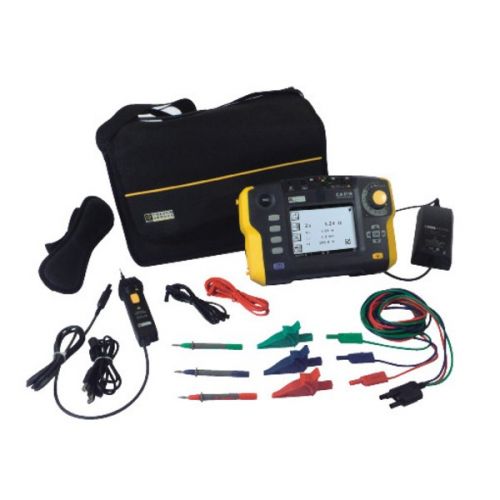

Комплект поставки:

1. Прибора для комплексной проверки электрических установок Chauvin Arnoux 6116;
2. Комплект проводов трех-проводной с крокодилами;
3. Провод для измерения в евророзетке;
4. Кабель USB;
5. Зарядное устройство;
6. Шнур с кнопкой "тест" на щупе;
7. ПО для передачи данных на компьютер;
8. Клещи С177.

Технические характеристики C.A 6116:
