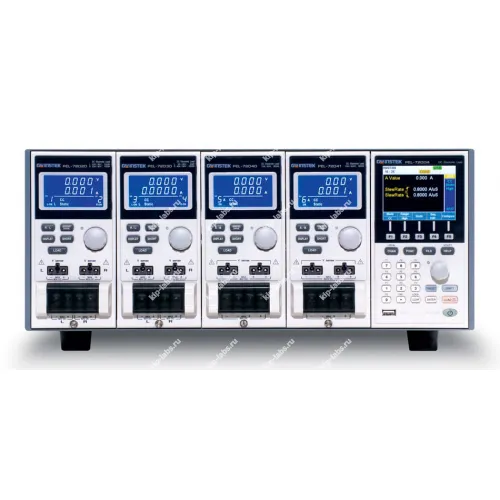

PEL-72004 - Модульная система электронных нагрузок

Описание модели: PEL-72004 - Модульная система электронных нагрузок

PEL-72004 представляет собой модульную систему электронных нагрузок для комплексных испытаний источников тока и напряжения, при этом прибор позволяет фиксировать поведение устройств в различных режимах эксплуатации; выпускается GW Instek.

Система выполнена по модульному принципу и допускает формирование конфигураций для испытаний как низкомощных, так и высокомощных образцов. Кроме того, конструкция рассчитана на проверку многоканальных устройств и совместима с приборами из раздела измерители параметров электрических сетей.

Кроме того, прибор оснащён интерфейсами USB и RS-232 с опциональной поддержкой GPIB, что позволяет интегрировать его в автоматизированные испытательные комплексы. Также реализована функция сохранения профилей настройки и тонкая регулировка предельных значений по току, напряжению, мощности и температуре.

Дискретность регулировок даёт требуемую гибкость при настройке. При необходимости доступна интеграция по интерфейсу RS-232 для обмена данными с внешними системами.

Преимущества

• Модульная архитектура позволяет наращивать суммарную мощность, начиная от 100 Вт и достигая общего значения до 7 кВт.
• Реализована работа в мультиканальном режиме до 8 каналов с возможностью параллельного объединения модулей для увеличения нагрузки.
• Доступны режимы постоянного тока, постоянного напряжения и постоянного сопротивления, что даёт возможность воспроизводить различные условия эксплуатации.
• Поддерживается динамический режим с настраиваемой скоростью нарастания и повышенной точностью воспроизведения параметров.
• Предусмотрены возможности внешнего управления и симуляции последовательных сценариев для автоматизации испытаний.
• Доступна детализированная установка пределов по мощности, току, напряжению и температуре, что повышает безопасность проведения испытаний.

Область применения

• Проводят испытания и верификацию блоков питания, источников тока и стабилизаторов.
• Проверяют зарядные устройства, инверторы и преобразователи как в лабораторных условиях, так и на производственных стендах.
• Используется при испытаниях многоканальных систем и в исследовательских работах на этапах разработки.
• Применяется для имитации реальных динамических нагрузок и в сценариях автоматизированного тестирования, при необходимости.

Основные отличия модульной системы PEL-72004:

• 4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PEL-72040); макс. напряжение до 500 В (PEL-72041)
• 2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки)
• Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление
• Высокая точность и разрешение, динамический режим работы
• Регулируемая скорость нарастания нагрузки
• Мультиканальный режим (до 8 каналов)
• Параллельное соединение модулей для увеличения нагрузки
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Режим симуляции нагрузки (задание последовательности функций)
• Установка ограничения по мощности, току, напряжению, температуре
• 4-х проводная схема подключения нагрузки
• Интерфейсы USB / RS-232 (опция – GPIB)
