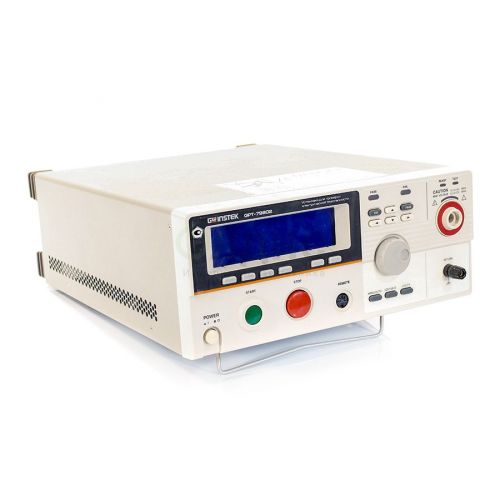

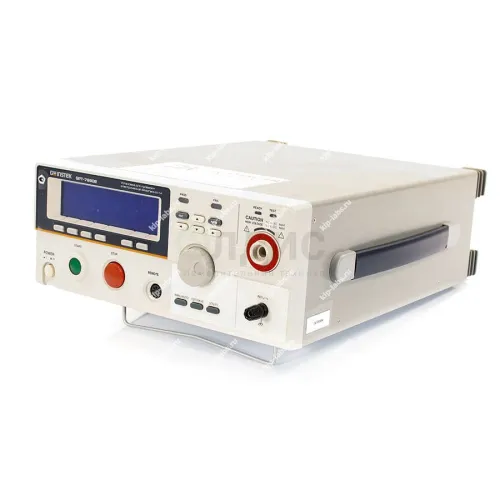

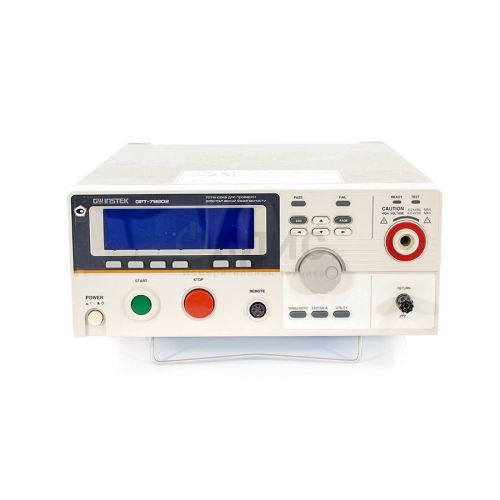

GPT-79802 - Установки комплексные для проверки параметров электробезопасности

Назначение и принцип: GPT-79802 - Установки комплексные для проверки параметров электробезопасности

Модульные комплексы GPT-79802 применяют для поэтапной проверки основных показателей электробезопасности электрической аппаратуры. При этом они реализуют автоматизированный цикл испытаний с регистрацией результатов; подробные сведения о реализации доступны у производителя GW Instek.

Оборудование рассчитано на выполнение типовых тестов на изделиях и сборочных узлах, при этом последовательно снимаются параметры и оформляются протоколы, что позволяет интегрировать систему в испытательные стенды - например в измерители параметров электрических сетей.

При эксплуатации образец подключают к входным разъёмам установки. Затем выбирают требуемый сценарий испытания, что обеспечивает выполнение всех проверок в заданной очередности.

Полезна дискретность измерений и централизованный сбор результатов. Функция самокалибровки или наличие стандартных интерфейсов передачи данных, например RS-232, рассматриваются как уместные опции.

Функциональные опции

• автоматизация последовательности испытаний с возможностью задания программных профилей;
• регистрация результатов и протоколирование с привязкой ко времени и дате;
• набор типовых проверок: измерение сопротивления изоляции, контроль токов утечки и проверка цепей защитного заземления;
• реализованы защитные алгоритмы и мониторинг состояния измерительных цепей;
• возможность встраивания в стендовые комплексы и интерфейс с внешними системами учёта.

Сферы использования

• На практике - производство электроаппаратуры и комплектующих для сертификационных испытаний;
• В работе - лаборатории контроля качества и метрологические подразделения;
• При эксплуатации - стенды технического обслуживания и ремонтные подразделения для периодической проверки изделий;
• Используется для верификации и калибровки измерительных цепей в составе автоматизированных линий контроля.

Отличительные особенности комплексной установки для проверки параметров электробезопасности GPT-79802:

• Выходная мощность до 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
• Испытание переменным напряжением до 5 кВ. частота 50 Гц
• Испытание постоянным напряжением до 6 кВ
• Высокое разрешение: 1 мкА - по току, 2 В – по напряжению
• Установка высоковольтного Uтеста при отключенной нагрузке, регулировка высокого напряжения в ходе теста
• Микропроцессорное управление, высокая стабильность Uтеста
• 6 клавиш прямого выбора режимов (быстрота и удобство настроек)
• Режимы тестирования: « Ручной»/ «Авто» (таймер)
• Графический матричный дисплей с подсветкой (240x64)
• Световая и звуковая индикация (состояние, результат теста)
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста)
• Память: 100 ячеек для записи профилей

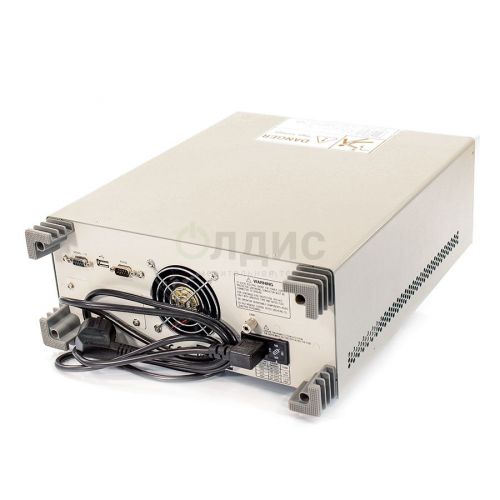

• Интерфейс: RS-232, USB, GPI

Технические характеристики GPT-79802:
