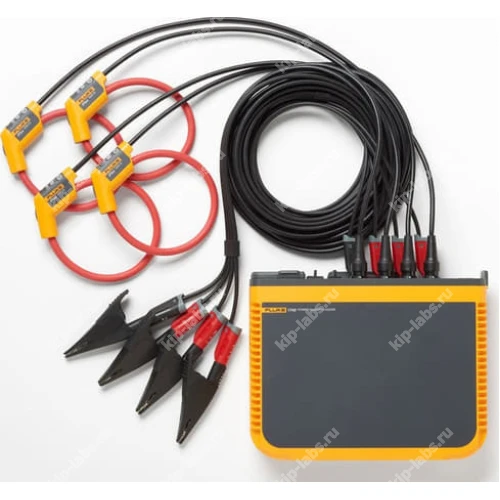

Fluke 1742/15/EUS — регистратор качества электроэнергии для трехфазной сети

Назначение и принцип: Fluke 1742/15/EUS - регистратор качества электроэнергии для трехфазной сети

Прибор Fluke 1742/15/EUS представляет собой регистратор качества электроэнергии для трехфазной сети, предназначенный для продолжительной фиксации параметров питания и документирования аномалий; устройство выпускает Fluke и ориентировано на применение в инженерных проверках и обследованиях электроустановок.

Устройство осуществляет синхронную регистрацию фазных и линейных напряжений и токов с заданной частотой дискретизации, что позволяет фиксировать переходные процессы и сохранять осциллограммы для последующего анализа в программных средствах из раздела анализаторы электроэнергии. При калибровке соблюдают требования внешних эталонов; при эксплуатации доступна дискретная сегментация записи для сокращения объёма занимаемой памяти.

Функциональные опции

• многоканальная синхронная регистрация напряжений и токов;
• фрагментация и триггерная запись осциллограмм при нарушениях;
• анализ гармоник и спектральный разбор сигналов;
• фиксация коротких переходных процессов и длительных трендов;
• возможность экспорта данных для офлайн-обработки и составления отчётов;
• встроенные часы с метками времени для корреляции событий.

Сферы использования

При эксплуатации регистратор применяют для обследования качества питания на подстанциях, в промышленности и при обслуживании распределительных сетей; это позволяет выявлять и документировать причины аварий и нестабильностей, тем самым облегчая восстановление нормального режима работы.

На практике устройство используют при пусконаладочных работах, при диагностике и при плановом мониторинге электросетей, при этом стандартные интерфейсы обмена данными при необходимости интегрируют в автоматизированные системы учёта и анализа.

Характеристика регистратора качества электроэнергии Fluke 1742 для трехфазной сети:

Модели Fluke 1742, Fluke 1746 и Fluke 1748 из линейки регистраторов качества для трехфазных сетей обеспечивают оперативный и удобный доступ к данным, необходимым для принятия ключевых решений по параметрам качества электроэнергии и показателям мощности в режиме реального времени.

Компактные регистраторы серии Fluke 1740 выполнены в защищённом корпусе и разработаны для техников и инженеров, которым требуются универсальные средства для диагностики, количественной оценки энергопотребления и анализа систем распределения энергии.

Регистраторы серии Fluke 1740 соответствуют международным стандартам измерения качества электроэнергии, включая IEC 61000-4-30, и позволяют одновременно регистрировать до 500 параметров с захватом событий; это упрощает обнаружение прерывистых и трудноуловимых проблем, связанных с качеством питания.

ПО Energy Analyze Plus, входящее в комплект поставки, ускоряет оценку качества электроэнергии на вводе в электроустановку, подстанции или на нагрузке и обеспечивает анализ в соответствии с требованиями национальных и международных стандартов, таких как EN 50160 и IEEE 519.

Дискретность записи уместна для длительного накопления данных и экономии ресурсов хранения, что может быть полезно при длительном мониторинге и архивировании.

Технические характеристики гибких токоизмерительных датчиков:

Комплект поставки Fluke 1742/15/EUS:
