- Производитель: Fluke
- Код товара: 14106
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
2 580 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4682255

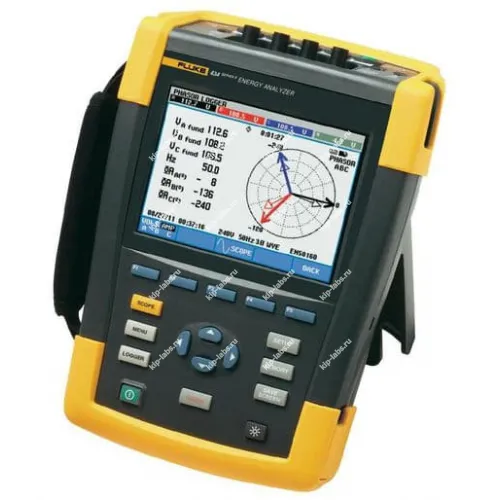

Назначение и принцип: Анализатор энергии Fluke 434 II
Прибор Fluke 434 II используют для сбора параметров питающей сети и для оценки качества электроэнергии; изготовитель Fluke спроектировал устройство с возможностью многоканальных съёмов, что позволяет выявлять отклонения и оформлять отчёты по зафиксированным событиям.
Устройство выполняет синхронные съёмы напряжения и тока с последующей цифровой обработкой сигналов. Данные при эксплуатации можно экспортировать через USB или RS-232C, после чего их анализируют с помощью ПО из раздела анализаторы электроэнергии. При необходимости учитывайте дискретность измерительного тракта.
Функциональные опции
Устройство поддерживает непрерывную регистрацию сетевых параметров с маркировкой событий и синхронизацией по времени, что позволяет последовательно исследовать переходные процессы и гармонические составляющие.
- Синхронные многоканальные измерения напряжения и тока
- Регистрация событий и запись переходных процессов
- Анализ и отображение гармонических составляющих
- Профилирование мощностей и энергии по времени
- Экспорт сохранённых данных через USB и RS-232C
- Возможность синхронизации по внешнему сигналу GPS (модуль в комплекте)
Сферы использования
На практике анализатор применяют при диагностике распределительных линий и питающих сетей промышленных предприятий. Он при этом служит источником объективной информации для локализации неисправностей.
В работе прибор используют при приёмно-сдаточных испытаниях и при наладке электрооборудования, при этом при калибровке рекомендуется учитывать дискретность измерительного тракта.

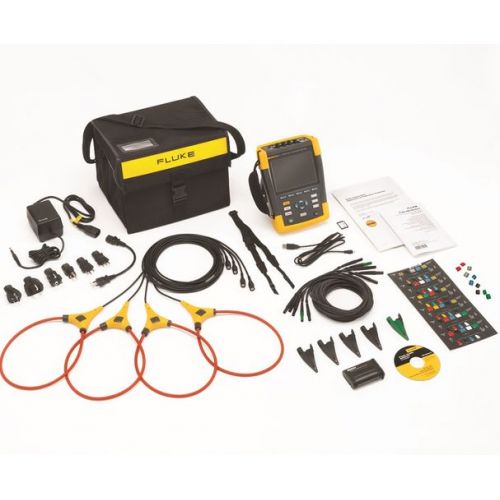

Комплектация анализатора качества электроэнергии Fluke 434 II
- Анализатор энергии Fluke 434 II, C435 жесткий водонепроницаемый кейс с роликами
- Fluke TLS430 измерительные провода и зажимы типа "крокодил" (4 черных, 1 зеленый)
- Зажимы типа "крокодил" AC285 SureGrip, i400s AC Current Clamp, i430 Flex, комплект из 4-х штук
- Токовые клещи i430 Flex
- Токовые клещи i5sPQ3 на 5 А переменного тока (3 шт.)
- Токоизмерительные клещи i2000 flex для переменного тока
- Токоизмерительные клещи i3000s для переменного тока
- Токоизмерительный щуп i1000s для переменного тока
- Светодиодный налобный фонарь L206 Deluxe
- блок питания от сети / зарядное устройство BC430
- Комплект никель-металлгидридных аккумуляторных батарей BP190
- Интерфейсный USB-кабель OC4USB
- Кабель с адаптером для принтера PAC 91
- Оптически изолированный кабель PM9080 с адаптером RS-232
- WC100 модуль синхронизации времени GPS430
Краткое описание анализатора качества электроэнергии Fluke 434 II (Артикул: 4682255):
К системам энергоснабжения сегодня предъявляют серьёзные требования по качеству электроэнергии, поскольку от их соответствия нормативам зависит корректная и надёжная работа подключенного оборудования. Анализаторы электроэнергии качества электроэнергии Fluke 434 II помогает оперативно выявлять и устранять проблемы в питающих промышленных сетях, а также точно определять причины потерь электроэнергии и принимать меры для их снижения, тем самым уменьшая нерациональные расходы.
Анализатор качества электроэнергии Fluke 434 II предназначен для анализа параметров в трёхфазных сетях, что делает его пригодным для обследования питающих систем промышленных и иных потребителей.
Модель предлагает пять основных режимов измерений. Для каждого режима предусмотрён отдельный тип экрана, отображающий соответствующую форму представления результатов.
Для каждого параметра (кроме режима "Переходные процессы") автоматически определяется тренд, что облегчает прогнозирование. Все измерения, за исключением режима "Силовая волна", фиксируются в списке событий, что позволяет восстанавливать их хронологию при последующем анализе.
При агрегировании значений анализатор самостоятельно обнаруживает нестабильность и резкие изменения сигнала, что позволяет идентифицировать недостоверные результаты и исключать их из учёта, повышая тем самым надёжность получаемых данных.
Отличительные особенности анализатора энергии Fluke 434 II
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Время работы от аккумулятора: Время работы - 7 часов после зарядки литий-ионного батарейного источника питания.
Технические характеристики анализатора энергии Fluke 434 II
| Модель | Диапазон измерений | Разрешение | Точность | |
|---|---|---|---|---|
| Среднеквадратичное напряжение (переменное+постоянное) | 1–1000 В - между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения*** | |
| Пиковое напряжение | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
| Коэффициент амплитуды напряжения (CF) | 1,0 > 2,8 | 0.01 | ± 5 % | |
| В (среднекв. знач.) 1/2 | 1–1000 В - между фазой и нейтралью | 0,1 В | ± 1% от номинального напряжения | |
| 0,1 В | ± 0,2% от номинального напряжения | |||
| Vfund (основное напряжение) | 1–1000 В - между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения | |
| Амперы (погрешность за исключением погрешности клещей) | ||||
| Тип клещей | Диапазон измерений | Разрешение | Точность | |
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % |
| 1 мВ/А | 5500 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | |
| Коэффициент амплитуды тока (CF) | 1–10 | 0.01 | ± 5 % | |
| А (среднекв. знач.) 1/2 | i430-Flex 1x | 5–6 000 A | 1 В | ± 1% ± 10 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| Гц | ||||
| Гц | Fluke 434 при 50 Гц номинально | 42,50–57,50 Гц | 0,1 Гц | ± 0,01 Гц |
| Fluke 434 при 60 Гц номинально | 51,00–69,00 Гц | 0,01 В | ± 0,01 Гц | |
| Питание | ||||
| Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | |
| Коэффициент мощности (Cos j/DPF) | 0–1 | 0.001 | ± 0,1% при номинальных условиях нагрузки | |
| Энергия | ||||
| кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр. | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления | |
| Гармоники | ||||
| Порядок гармоники (n) | Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Порядок промежуточной гармоники (n) | ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Вольты | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1 % |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–1000 В | 0,1 В | ± 5% * | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Амперы | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1% |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–600 A | 0,1 В | ± 5% ± 5 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Ватты | %f или %r | 0,0–100 % | 0.10% | ± n x 2% |
| Абсолютное значение | Зависит от номинала клещей и напряжения | - | ± 5% ± n x 2 % ± 10 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 5 % | |
| Сдвиг фаз | От -360° до +0° | 1° | ± n x 1° | |
| Фликкер | ||||
| Plt, Pst, Pst (1 мин.) Pinst | 0,00–20,00 | 0.01 | ± 5 % | |
| Дисбаланс | ||||
| Вольты | % | 0,0-20,0 % | 0.10% | ± 0,1 % |
| Амперы | % | 0,0-20,0 % | 0.10% | ± 1 % |
| Управляющие сигналы сети | ||||
| Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | - | - | |
| Частота сигнала | от 60 Hz до 3000 Hz | 0,1 В | ||
| Относительное напряжение (%) | 0,0–100 % | 0.10% | ± 0,4 % | |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 В до 1000 В | 0,1 В | ± 5 % от номинального напряжения | |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP51 |
| Номер в госреестре СИ | 66906-17 |
| Производитель | Fluke |
| Страна производитель | США |
