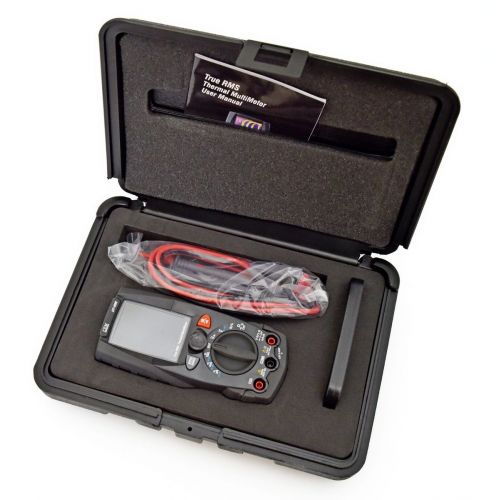

DT-898 Мультиметр TRMS с встроенным тепловизором

Назначение и принцип: DT-898 Мультиметр TRMS с встроенным тепловизором

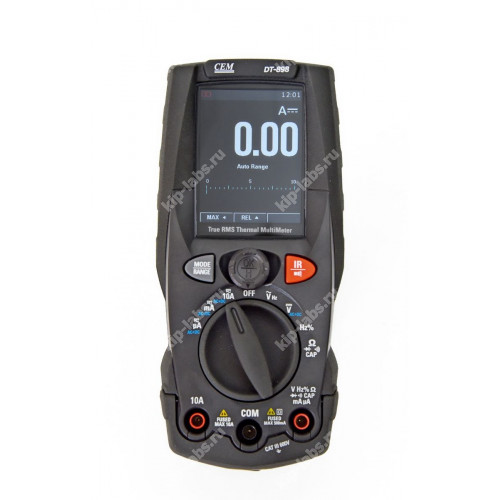

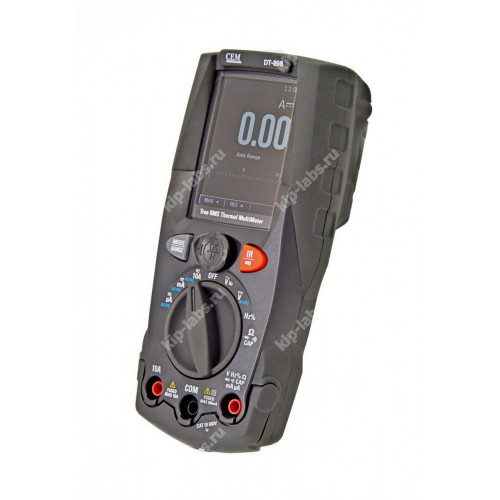

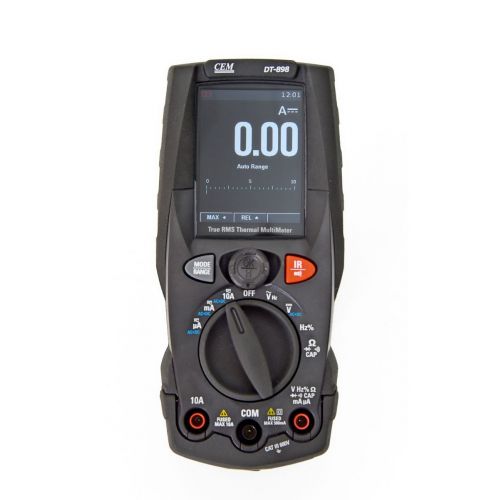

Мультиметр DT-898 от CEM Industries используют для поиска перегретых зон в электрических системах; при этом встроенный тепловизионный модуль формирует инфракрасный кадр и одновременно отображает цифровые результаты, что ускоряет локализацию дефектов.

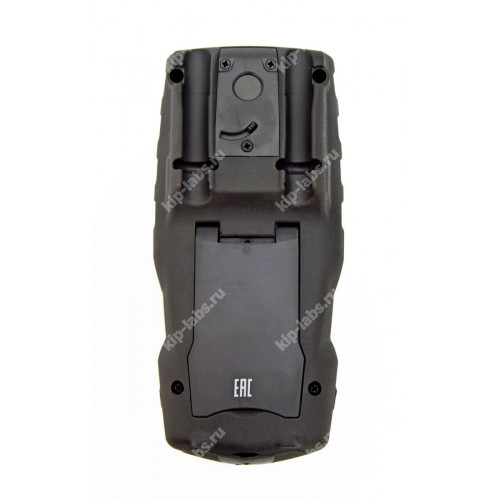

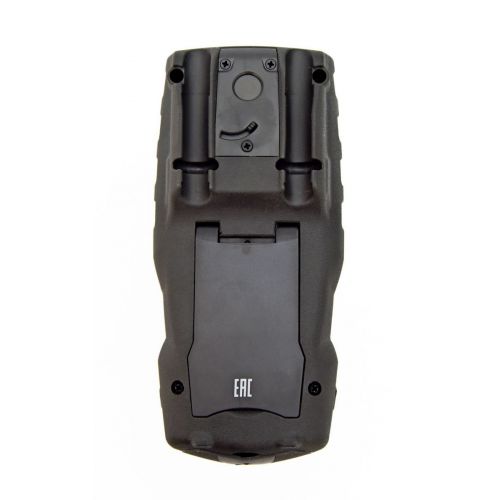

На практике корпус прибора выполнен из прочного материала и рассчитан на эксплуатацию в неблагоприятных условиях, при этом предусмотрена надежная защита от электрического тока, а встроенный светодиодный фонарик облегчает работы при пониженной видимости. При калибровке рекомендуется проверять дискретность показаний и общую стабильность. При эксплуатации возможна проверка интерфейсов, например RS-232C, когда это требуется для интеграции.

Функциональные опции

• встроенный модуль тепловизора, выводящий инфракрасную картинку параллельно текущим измерениям;
• встроенная камера совместно с ЖК-дисплеем для визуального вывода фотографий и термограмм;

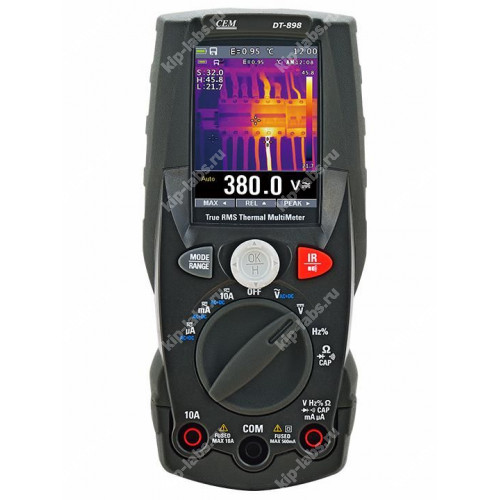

• одновременное отображение термограммы и актуальных числовых показаний, что ускоряет анализ;
• светодиодный фонарь для работы при ограниченной освещённости.

Сферы использования

• На практике - обследование электрических установок с целью выявления участков перегрева;
• В работе - проведение инспекций электрооборудования и диагностики элементов электросетей;
• При эксплуатации - оперативный контроль и осмотры состояния компонентов цепей.

Основные сведения

Термочувствительная матрица мультиметра имеет разрешение 80 на 80 пикселей. Обновление происходит с частотой 50 Гц. Фокус равен 7,5 мм. Фокусировка фиксированная. Измеряемый диапазон температур - от -20 до +260 °C.

Корпус устройства выполнен из прочного материала, имеет надежную защиту от неблагоприятных факторов. Сам прибор соответствует имеющимся стандартам, имеет высокую степень защиты от электрического тока. Фонарик светодиодного типа существенно упрощает работу, даже при плохой видимости.

Характеристики

Внутри мультиметра CEM DT-898 находится литиевая батарея объемом 2300 мАч. При длительном бездействии устройство выключается автоматически. Дополнительная возможность - своевременное оповещение о маленьком заряде батареи. Предусмотрено отслеживание переменного и постоянного напряжения и тока, а также прозвон цепи, определение вместимости конденсаторов, а также коэффициента и периодичности заполнения, тест диодов.

Технические характеристики

Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C <75%HR

• Постоянное напряжение

• Переменное напряжение TRMS

(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс

• Напряжение AC+ DC TRMS

• Постоянный ток

• Переменный ток TRMS

(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)

• Контроль целостности диодов

• Измерение сопротивления и контроль на обрыв

• Частота (электронная)

Чувствительность: 2В rms

• Частота (электронная)

Чувствительность: >2В rms (при коэф. заполнения 20%, 80%) и f<100кГц >5В rms (при коэф. заполнения 20%, 80%) и f>100кГц

• Коэффициент заполнения

Диапазон частоты импульсов: 40Гц÷10кГц, амплитуда импульсов: ±5В (100мкс÷100мс)

• Емкость
