DT-9935 мультиметр - LCR-метр

Назначение и принцип: DT-9935 мультиметр - LCR-метр

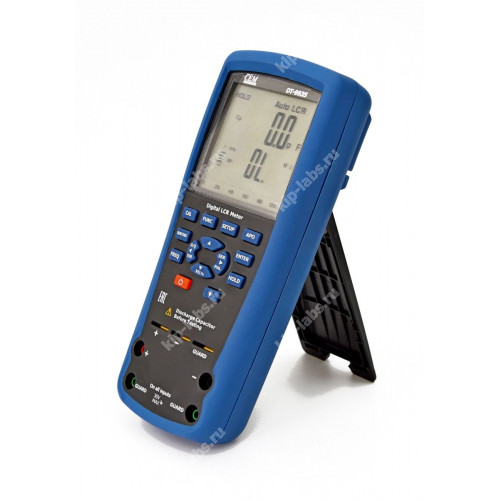

Модель CEM DT-9935 представляет собой LCR-метр профессионального уровня с двухстрочным дисплеем, при этом устройство ориентировано на измерения индуктивности, ёмкости и электрического сопротивления.

CEM Industries дополнила эту версию вычислительными функциями: прибор рассчитывает добротность, тангенс угла диэлектрических потерь (tgδ) и коэффициент затухания. Результаты таких вычислений могут одновременно отображаться вместе с основными показателями. При эксплуатации прибор классифицируется как электроизмерительные приборы.

Для повышения точности использована 4‑проводная схема измерений, что позволяет минимизировать влияние контактного сопротивления и получить более корректные значения; параметры выводятся одновременно на двух контрастных дисплеях.

Аппарат поддерживает оба режима замещения - последовательный и параллельный. Рабочий диапазон частот составляет 100Гц - 100кГц; устройство автоматически подбирает оптимальную частоту в зависимости от типа проверяемого элемента.

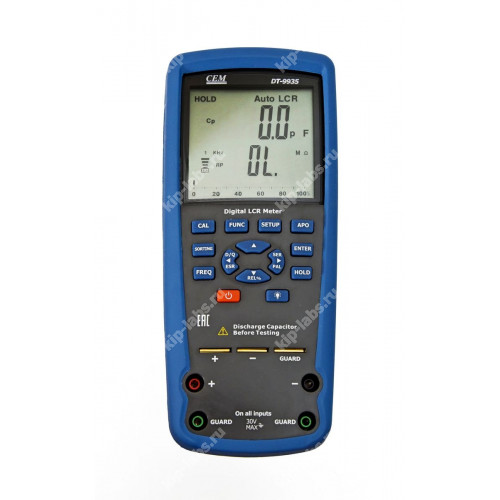

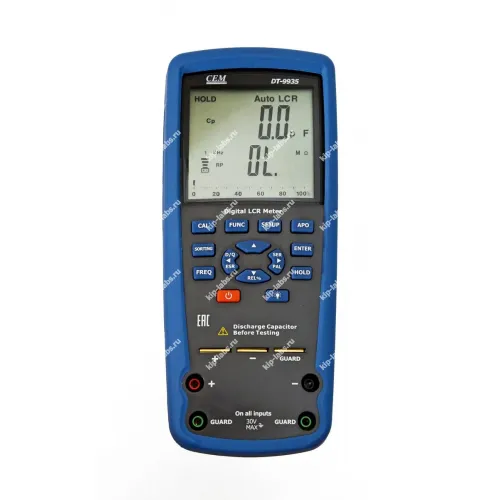

Режим AutoLCR обеспечивает съём до 5 показаний в секунду, при этом регистрируются быстро меняющиеся величины. Функция HOLD фиксирует данные, а подсвеченный ЖК-экран отображает MAX, MIN и REL для оперативного анализа.

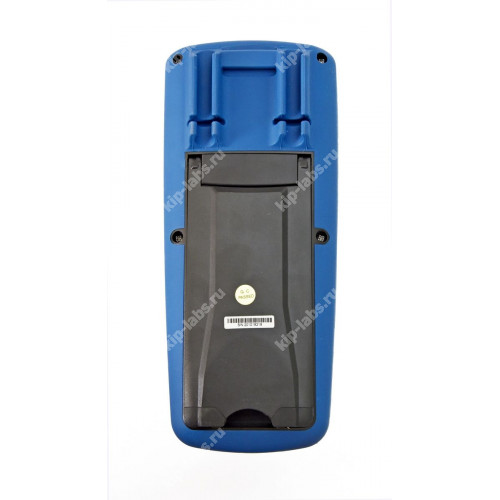

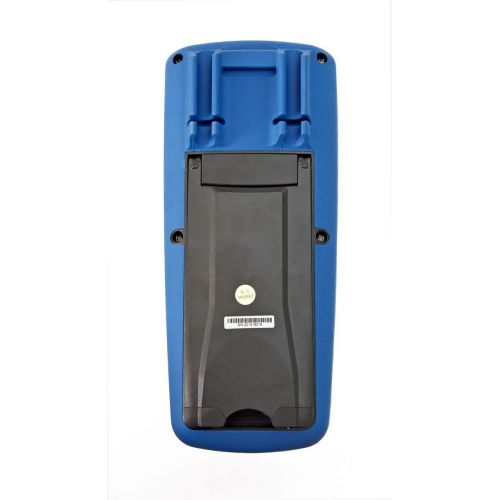

Для экономии энергии прибор уходит в спящий режим спустя 10 минут бездействия. На дисплее предусмотрены индикаторы перегрузки и состояния разряда, а корпус с прорезиненной ударопрочной отделкой препятствует попаданию пыли и влаги в электронную часть.

Функциональные опции

В приборе реализован автоматический режим AutoLCR и режим удержания HOLD; подсвеченный ЖК-дисплей при этом показывает MAX, MIN и REL, что облегчает оперативный контроль параметров.

Поддерживаются как последовательная, так и параллельная схемы замещения. Использование 4‑проводной методики снижает влияние контактных сопротивлений на итоговые измерения.

Дискретность показаний и варианты представления результатов подходят для стандартных задач контроля, при этом выбор конкретного режима определяется условиями эксплуатации.

Сферы использования

На практике прибор применяют при производ
