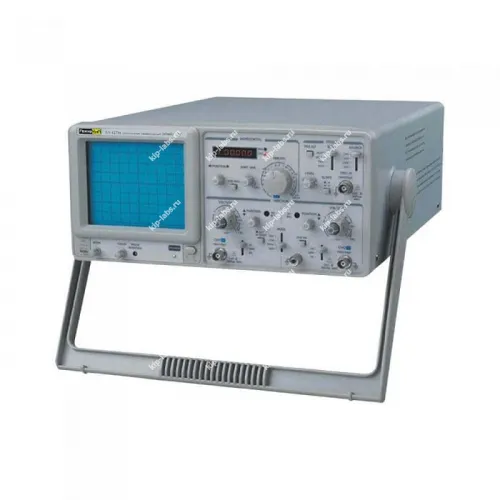

Назначение и принцип: Осциллограф универсальный ПрофКИП С1-127М
Осциллограф универсальный ПрофКИП С1-127М предназначен для записи и исследования временных параметров электрического сигнала, при этом он ускоряет поиск неисправностей и помогает оценивать характеристики электронных схем; аппарат изготовлен ПрофКИП. При эксплуатации оператор визуально отслеживает изменение напряжения во времени. Это даёт возможность фиксировать ключевые параметры сигнала.
В работе прибор использует выборку с последующей цифровой обработкой входного сигнала. Устройство относится к классу осциллографы, что упрощает снятие показаний и оформление протоколов измерений.
При калибровке желательно контролировать дискретность входного тракта, что позволяет убедиться в корректности получаемых данных; при эксплуатации также полезно учитывать наличие или отсутствие встроенных процедур самокалибровки.
Функциональные опции
Набор встроенных функций обеспечивает гибкую конфигурацию режимов отображения и аналитики сигналов, при этом последовательность действий для оператора остаётся понятной и логичной.
- поддержка нескольких триггерных режимов: синхронизация по фронту, по уровню и при сложных условиях;
- настраиваемая чувствительность входных каналов и временной масштаб для точной подгонки отображения;
- встроенные средства измерения амплитуды, частоты и временных промежутков;
- возможность записи осциллограмм и параметров измерений во встроенную память;
- поддерживаются стандартные режимы показа и математическая обработка сигналов;
- эргономичный интерфейс управления, упрощающий порядок действий при тестировании.
Сферы использования
На практике прибор применяют при ремонте и наладке для проверки работоспособности электронных модулей, при этом он служит средством первичного диагностирования цепей. В учебных лабораториях осциллограф используют для демонстрации форм сигналов. Это также служит базой для практических занятий по электронике.
При эксплуатации в производственной среде модель используют для контроля технологических сигналов и оперативного анализа отказов, что сокращает время на восстановление работоспособности оборудования. На практике устройство также применяют для инспекций и верификации характеристик радиоэлектронных компонентов.
Описание осциллографа универсального ПрофКИП С1-127М:
Осциллограф универсальный ПрофКИП С1-127М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик.
Область применения осциллографа универсального ПрофКИП С1-127М: контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.
Отличительные особенности осциллографа ПрофКИП С1-127М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 50 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел);
- ТВ-синхронизация, режим Y-X;
- Масштабирование развертки: х 10;
- Отключаемая функция автоматического выбора уровня запуска;
- Встроенный 6-разрядный частотомер;
Технические характеристики ПрофКИП С1-127М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Z-вход | |
| Входной сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ /дел … 1 В /дел ±5% |
| Полоса пропускания (-3 дБ) | 0 МГц … 50 МГц (открытый вход) 10 Гц … 50 МГц (закрытый вход) |
| Время нарастания | ≤ 8,75 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 2,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон Х-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 2 Впик-пик ±2% |
| Выходной импеданс | 2 1 кОм |
| Частотомер | |
| Разрядность | 6-разрядный |
| Полоса пропускания | 10 Гц ... 50 МГц |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-127М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
