- Производитель: Мегеон
- Код товара: 12918
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
56 784₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МЕГЕОН 15011
Описание модели: Осциллограф универсальный МЕГЕОН 15011
Осциллограф универсальный МЕГЕОН 15011 применяется для визуализации и анализа электрических сигналов, при этом конструкция прибора спроектирована с расчётом на удобство эксплуатации и надёжное воспроизведение формы сигналов; информация о производителе доступна на странице Мегеон.
Прибор снабжён базовым набором функций для захвата и измерения импульсных и периодических сигналов. Также устройство используется для контроля и наладки электронных схем; см. раздел осциллографы.
Рабочий режим можно переключать между прерывистым и непрерывным захватом, что позволяет подгонять режим регистрации под конкретные задачи; при необходимости к прибору удобно подключать дополнительные модули и интерфейсы.
В отдельных задачах может потребоваться применение дискретного режима работы или интерфейсов типа RS-232C для интеграции в автоматизированные системы. Также полезно выполнять самокалибровку прибора перед серией измерений для поддержания повторяемости результатов.
Преимущества
- конструкция, пригодная как для лабораторных, так и для полевых измерений;
- возможность детальной визуализации транзиентных явлений и длительных форм сигнала;
- компактный корпус, обеспечивающий удобство транспортировки.
Область применения
- диагностика и налаживание электронных плат и модулей;
- использование в учебных лабораториях и на стендах для обучения;
- полевые инженерные работы и оперативный контроль параметров;
- анализ характеристик источников сигналов и исследование помех.
Описание оcциллографа универсального МЕГЕОН 15011:

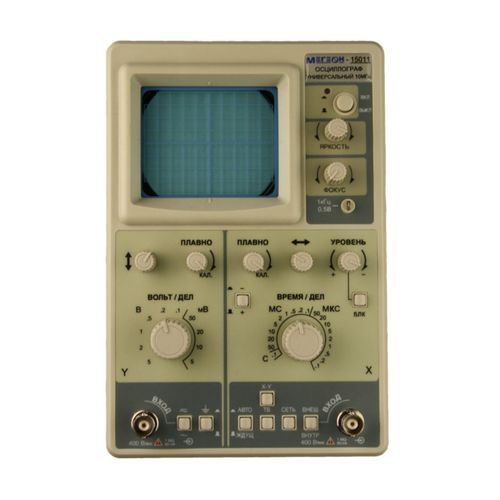

Стационарный осциллограф МЕГЕОН 15011 является аналоговым измерительным прибором, который позволяет исследовать электрические сигналы с помощью визуального наблюдения и измерения амплитудных и временных параметров. Широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15011 оснащен одним входным каналом и имеет ЭЛТ дисплей.
Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.
Отличительные особенности осциллографа МЕГЕОН 15011:
- Оснащен интегрированным калибратором;
- Максимальная полоса пропускания составляет 10 МГц;
- Входных каналов: 1;
- ЭЛТ дисплей;
- Поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий.
Технические характеристики МЕГЕОН 15011:
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики | |
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр): | |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36x48 мм (6x8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание | |
| от сети переменного тока | 220 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации | |
| температура окружающей среды | +5°С … +40°С |
| относительная влажность при температуре +25 o С | 85% |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 220 x 95 x 320 мм |
| Масса | 3,5 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный МЕГЕОН 15011 | 1 - шт. |
| 2 | Делитель 1:10 | 1 - шт. |
| 3 | Сетевой провод | 1 - шт. |
| 4 | Руководство по эксплуатации и паспорт | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Мегеон |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
