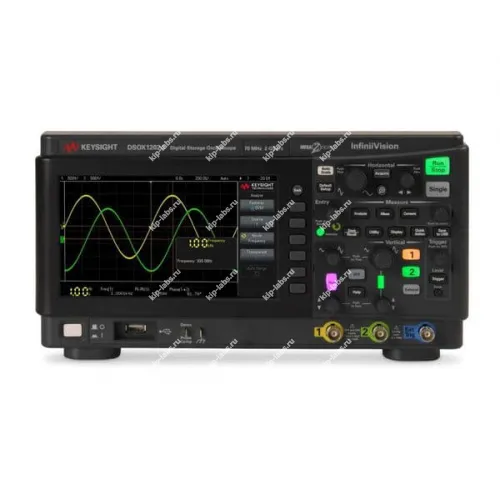

Осциллограф DSOX1204G

Назначение и принцип: Осциллограф DSOX1204G

Новая линейка InfiniiVision 1000 X-Series предусматривает расширение полосы пропускания через лицензионное программное обеспечение, при этом пользователи могут покупать только ту полосу, которая требуется в текущих задачах, и в дальнейшем обновлять функционал по мере появления новых требований; модель разработана компанией Keysight (Agilent).

В основе работы прибора лежит ASIC-технология MegaZoom IV с возможностью захвата до 200000 сигналов в секунду и частотой дискретизации 2 Гвыб/с. Это повышает вероятность фиксации спорадических и редких помех, которые менее производительные модели могут не зарегистрировать; дополнительно прибор позиционируется в ряду осциллографы.

Конструкция объединяет функциональность нескольких измерительных устройств, что позволяет сократить занимаемое место и сократить число приборов на рабочем месте; в комплект функционалов входят анализатор АЧХ/ФЧХ с возможностью построения диаграмм Боде, генератор стандартных форм сигналов с диапазоном 20 МГц, декодирование протоколов, цифровой вольтметр и цифровой частотомер.

Стандартные интерфейсы USB и сеть LAN обеспечивают удалённый доступ через веб-браузер, что позволяет нескольким специалистам одновременно получать результаты и управлять прибором. На практике это даёт возможность распределённой работы над проектами и оперативного доступа к данным с разных узлов сети.

В комплект аналитических функций входят FFT для частотного анализа и средства обнаружения малоинтенсивных аномалий, при этом прибор способен быстро определять параметры сигнала и выявлять перекрёстные помехи или искажения, связанные с нелинейными участками усиления, включая проверку соответствия сигнала заданной маске со скоростью до 200000 испытаний в секунду; при эксплуатации уместна дискретность показаний и использование встроенных средств самодиагностики и калибровки.

Функциональные опции

При эксплуатации доступны программные пакеты расширения полосы пропускания и опции декодирования последовательных шин, что позволяет настраивать прибор под последовательность задач; опции включают декодирование I²C, SPI, UART, CAN и LIN и дают возможность интегрировать осциллограф в среду отладки цифровых шин.

Сферы использования

В работе прибор применяют для анализа временных форм и частотных спектров как при проектировании аналоговой и цифровой электроники, так и при отладке встроенных систем; на практике осциллограф также используют для тестирования усилителей, оценки помех и проверки соответствия сигналов заданным маскам.

Отличительные особенности:

• Программное расширение полосы пропускания до 70 МГц;
• Встроенный вольметр, частотомер, декодирование протоколов последовательных шин I²C, SPI, UART and CAN, LIN;
• Скорость обновления экрана до 200000 осц./сек.

Особенности осциллографа DSOX1204G:

• Программное расширение полосы пропускания до 100 МГц или 200 МГц;
• Встроенный вольметр - 3 разряда, частотомер - 5 разрядов;
• Скорость обновления экрана до 50000 осц./сек;
• Автоматические и курсорные измерения;
• Математические функции, БФП;
• Опции - декодирование протоколов последовательных шин I²C, SPI, UART and CAN, LIN.

Технические характеристики осциллографа DSOX1204G:

• Цифровой вольтметр
• Электронно-цифровой частотомер
• Анализатор протоколов (I2C, UART/RS232/422/485)

Комплект поставки DSOX1204G
