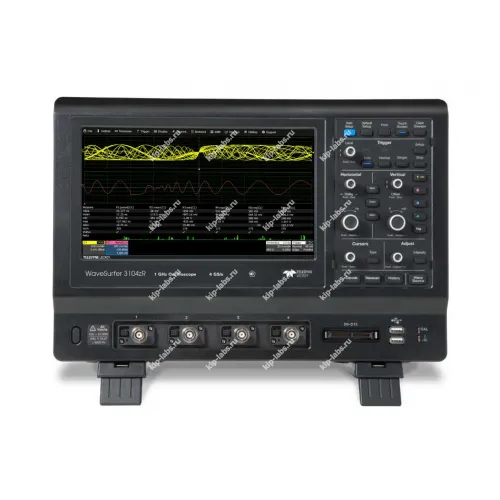

Осциллограф цифровой запоминающий WaveSurfer 3104zR

Кратко о модели: Осциллограф цифровой запоминающий WaveSurfer 3104zR

WaveSurfer 3104zR - цифровой запоминающий осциллограф, предназначенный для детального анализа временных форм сигналов. Прибор производится компанией Teledyne LeCroy, что подчёркивает его ориентацию на профессиональные измерения.

Устройство рассчитано на типовые задачи по обработке сигналов и включает функционал, часто востребованный в лабораторной практике. При этом оно отвечает требованиям инженеров, использующих осциллографы для исследования поведения электронной аппаратуры.

Ключевые особенности

Функционал WaveSurfer 3104zR ориентирован на захват, отображение и начальную обработку сигналов; при этом аппарат сочетает стандартные инструменты с расширенными опциями, что облегчает проведение измерений в разных условиях.

• Цифровой осциллограф с функцией записи и сохранения временных форм.
• Многоканальная конфигурация для параллельного сопоставления сигналов.
• Разнообразные режимы триггеринга для выделения интересующих фрагментов сигнала.
• Встроенные измерения и математические операции для детального анализа форм волн.
• Интерфейс с понятной навигацией для оперативного доступа к функциям прибора.

Где применяется

Прибор используется в лабораториях разработки и отладки электронной техники, а также в сервисных центрах и на учебных стендах. Благодаря этому он помогает решать задачи контроля качества и локализации неисправностей на различных этапах жизненного цикла изделий.

За счёт дискретной выборки и удобства управления WaveSurfer 3104zR уместен как в исследовательской практике, так и при поверочных работах. Для ряда приложений полезна дискретность регистрации и поддержка интерфейсов, таких как RS-232C.

Краткое описание цифрового запоминающего осциллографа WaveSurfer 3104zR

• 4 аналоговых канала
• Полосы пропускания: 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 2 ГГц (WaveSurfer 3014zR), до 4 ГГц (остальные модели)
• Объем памяти 10 МБ/канал (20 МБ при объединении)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим сегментированной записи
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ)
• Опция – функциональный генератор (25 МГц) и генератор сигналов произвольной формы (ARB)
• Цифровой мультиметр (4 разряда) и частотомер (5 разрядов)*
• Опция - анализ электрической мощности
• Приложение LabNotebook для создания отчетов и документирования результатов
• Большой цветной сенсорный емкостной ЖКИ (25,6 см)
