Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12590
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
187 272₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-125М

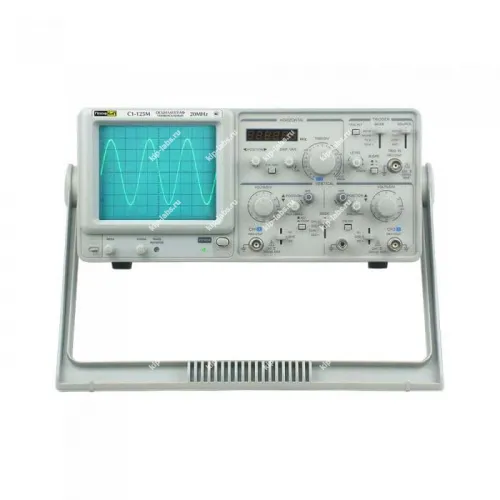

Описание модели: Осциллограф сервисный ПрофКИП С1-125М
Осциллограф сервисный ПрофКИП С1-125М создан для сервисного обслуживания и проверки электронных цепей, при этом прибор выпускает ПрофКИП, что обуславливает его частое применение в мастерских, занимающихся ремонтом и диагностикой.
Аппарат располагает базовым набором функций для отображения и анализа временных и частотных характеристик сигналов. Кроме того, модель естественно входит в число осциллографов, используемых в учебных и прикладных задачах.
В ряде задач требуется повышенная дискретность измерений. При необходимости сервисные инженеры могут организовать дипломированное обслуживание и калибровку.
Уместность дискретности и необходимость калибровки рекомендуется оценивать применительно к конкретным рабочим процедурам. При необходимости планирование регламентных работ следует согласовывать с сервисной службой.
Преимущества
- Компактный корпус облегчает работу в условиях ограниченного пространства.
- Набор встроенных базовых инструментов рассчитан на диагностику и наладку электронных узлов.
- Интуитивно понятная панель управления обеспечивает быстрый переход между режимами измерений.
- Поддерживается работа с типовыми пробниками и стандартными аксессуарами.
Область применения
- Проведение сервисных работ и ремонт радиоэлектронной техники.
- Наладка и тестирование печатных плат и модулей.
- Входной контроль и локальная диагностика в производственных условиях.
- Обучение основам работы с осциллографом и выполнение практических лабораторных занятий.
Описание осциллографа сервисного ПрофКИП С1-125М:
Осциллограф сервисный ПрофКИП С1-125М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГЦ до 20 МГц.
Сервисный осциллограф ПрофКИП С1-125М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами, а также имеет встроенный 6-разрядный частотомер.
Отличительные особенности осциллографа ПрофКИП С1-125М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Высокая чувствительность по вертикали: до 20 В /дел;
- ALT функция запуска;
- Масштабирование развертки: х 10;
- Выходной сигнал: ось Z, канал 1 (CH1);
- ТВ-синхронизация, режим X-Y;
- Масштабирование развертки: х 10;
- Встроенный 6-разрядный частотомер;
Технические характеристики ПрофКИП С1-125М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-вход | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Y-ATT | переключатель |
| ЧувствительностьЧувствительностьЧувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 17,5 нс х5: ≤ 50 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Частотомер | |
| Разрядность | 6-разрядный |
| Полоса пропускания | 10 Гц … 20 МГц |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф сервисный ПрофКИП С1-125М | 1 - шт. |
| 2 | Делитель | 2 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 48931-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
