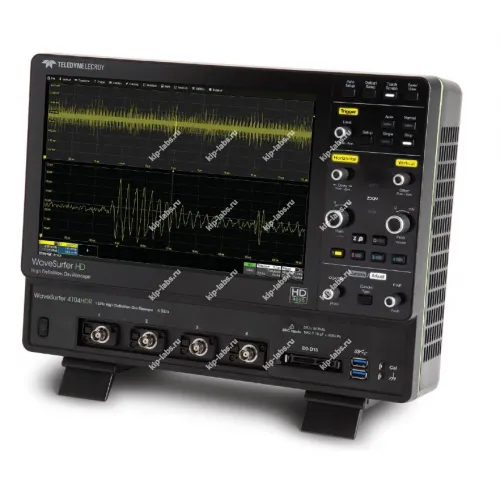

Осциллограф цифровой WaveSurfer 4104HDR

Кратко о модели: Осциллограф цифровой WaveSurfer 4104HDR

Осциллограф цифровой WaveSurfer 4104HDR разработан компанией Teledyne LeCroy для детального анализа временных и амплитудных параметров сигналов; его аппаратная архитектура ориентирована на быстрый захват редких переходных процессов, благодаря чему прибор способен фиксировать единичные события и обеспечивать их подробный разбор.

Устройство сочетает расширенные возможности регистрации и анализа сигналов с удобным для оператора интерфейсом, что упрощает работу с ним. Благодаря этому модель востребована при лабораторных тестах и отладке электронных схем; за счёт этого её выбирают и там, где важны точность измерений и воспроизводимость результатов - см. раздел осциллографы.

Ключевые особенности

• HDR-технология обеспечивает расширенный динамический диапазон и улучшенную визуализацию сложных сигналов.
• Многоканальная конструкция с синхронизированным захватом позволяет одновременно отслеживать несколько входов.
• Объёмная память даёт возможность сохранять продолжительные записи и выполнять их последующую обработку.
• Разнообразные триггерные режимы и встроенные измерительные инструменты упрощают автоматизацию анализа параметров сигналов.
• Наличие интерфейсов и разъёмов рассчитано на передачу данных и интеграцию в автоматизированные тестовые стенды.

Где применяется

Модель широко используется в исследовательских лабораториях и сервисных центрах для отладки плат, проверки прототипов и верификации электронных узлов. В производственных условиях прибор применяют для контроля качества и поиска дефектов на различных этапах сборки. При длительной эксплуатации рекомендуется планировать периодическую самокалибровку. Также уместно заранее продумать варианты интеграции с внешними системами управления.

Отличительные особенности цифрового осциллографа WaveSurfer 4104HDR

• Режим WaveScan - поиск аномалий в длинной записи по заданным условиям;

• Усовершенствованный интерфейс пользователя (MAUI). Авто- и курсорные измерения, расширенные функции математического анализа;

• Опции - синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232, CAN, CAN FD, LIN, FlexRay, функциональный генератор до 25 МГц, 16-канальный логический анализатор, анализатор мощности;

• Возможность интеграции с пакетами MathCad, MatLab, Excel;

• Приложение LabNotebook для создания отчетов и документирования результатов;

• Бесплатные программные опции цифрового вольтметра (4 разряда) и частотомера (5 разрядов).

Технические характеристики осциллографа WaveSurfer 4104HDR

Комплект поставки
