- Производитель: ПрофКИП
- Код товара: 12685
- Доступность: В наличии
- Оптовая цена: по запросу
-
Розничная цена:
144 810₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров

- Артикул: ПрофКИП С8-4072
Кратко о модели
Осциллограф цифровой ПрофКИП С8-4072 разработан компанией ПрофКИП для выполнения измерений и визуализации временных форм сигналов, при этом конструкция прибора ориентирована на удобство оператора и штатную эксплуатацию.
Модель предназначена для задач по контролю и отладке электрических схем. Интерфейс и набор функций адаптированы под типовые лабораторные и производственные сценарии, что делает устройство совместимым с общими требованиями к осциллографам; дополнительно информация о категории доступна на странице Осциллографы.
Ключевые особенности
Прибор включает в себя стандартный набор возможностей для первичного анализа сигналов. Это выражается в отображении, регистрации и базовой обработке входящих сигналов.
- Цифровая обработка сигналов
- Несколько каналов ввода
- Функции математического анализа и измерений
- Удобный дисплей для просмотра форм сигналов
- Триггерные и синхронизирующие возможности
Где применяется
Модель используется при наладке и диагностике электронных плат, что позволяет обнаруживать и анализировать искажения, перегрузки и помехи сигналов.
Её применение уместно в лабораторных исследованиях, сервисных центрах и на производстве. Таким образом прибор годится для типовых задач по контролю работоспособности и качественной проверке узлов электроники.
Функции самокалибровки и поддержку стандартных интерфейсов, таких как RS-232C, можно считать полезными для длительной эксплуатации и интеграции с внешними системами.
Описание осциллографа цифрового ПрофКИП С8-4072:

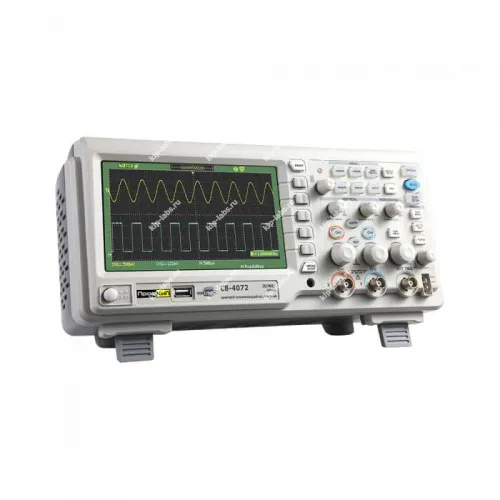

ПрофКИП С8-4072 – профессиональный цифровой осциллограф с полосой пропускания 70 МГц и 2 каналами. Осциллограф ПрофКИП С8-4072 с разрешением дисплея 18х8 делений обеспечивает наблюдение сигнала на широком поле, отображаает большее количество периодов сигнала, отличается совершенной платформой, обеспечивающей максимальную производительность, и делает работу с прибором удобной и комфортной. Цифровой осциллограф ПрофКИП С8-4072 позволяет проводить исследование фронтов, математическую обработку и анализ спектра.
Осциллограф ПрофКИП С8-4072 может быть рекомендован научным и производственным учреждениям, сервисным службам в самых различных отраслях промышленности.
Отличительные особенности осциллографа ПрофКИП С8-4072:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 70 МГц;
- Экран: 7 дюймов, цветной TFT (480х234) LCD;
- Максимальная частота дискретизации: 2 Гвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 24 К;
- Интерфейс: Double USB-Host, USB-Device, LAN, PASS /FALL out;
Технические характеристики ПрофКИП С8-4072:
Параметры | Значения | Количество каналов | 2 + 1 канал внешней синхронизации |
---|---|---|
Полоса пропускания | 0 МГц … 40 МГц | |
Регистрация | ||
Режимы регистрации | нормальный, пиковый детектор, усреднение | |
Максимальная частота дискретизации | 250 Мвыб /с | |
Вход | ||
Связь входа | открытый (DC), закрытый (AC), заземленный (GND) | |
Входной импеданс | 1 МОм ±2% параллельно с 20 пФ ±5 пФ | |
Коэффициент ослабления пробника | 1X, 10Х, 100Х, 1000Х | |
Максимальное входное напряжение | 300 В | |
Канал горизонтального отклонения | ||
Частота дискретизации | 10 выб /с … 250 Мвыб /с | |
Интерполяция осциллограммы | sin X /x | |
Глубина записи | 6 К | |
Коэффициент развертки | 5 нс /дел … 100 с /дел (шаг 1-2,5-5) | |
Погрешность времени выборки и времени задержки | ±100 ppm | |
Погрешность измерения интервала времени ΔT (100 МГц) | однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0,6 нс) усреднение >16: ±(время выборки + 100 ppm х измеренное значение + 0,.4 нс) | |
Канал вертикального отклонения | ||
АЦП | 8 бит (синхронная оцифровка двух каналов) | |
Чувствительность | 5 мВ /дел … 5 В /дел (на входе) | |
Диапазон смещения | ±10 дел (5 мВ /дел … 5 В /дел) | |
Полоса пропускания однократного сигнала | полный диапазон | |
Низкочастотный предел для закрытого входа (-З дБ) | >5 Гц (на входе BNC) | |
Время нарастания (на входе, типично) | < 8,75 нс | |
Погрешность коэффициента усиления при постоянном токе | ±3% | |
Погрешность измерения при постоянном токе (режим усреднения) | погрешность напряжения (ΔV) между двумя точками осциллограммы при усреднении > 16 осциллограмм: ±(5% от измеренного значения + 0,05 деления) | |
Синхронизация | ||
Чувствительность (по фронту) | связь по постоянному току (CH1, CH2): 1 дел (0 Гц … полный диапазон) связь по переменному току (CH1, CH2): 1 дел (при > 50 Гц) EXT: 100 мВ (0 Гц … полный диапазон) EXT /5: 500 мВ (0 Гц … полный диапазон) | |
Диапазон уровня запуска | внутренний: ±6 дел от центра экрана EXT: ±600 В EXT /5: ±3 В | |
Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом >20нс | внутренний: ±0,3 дел EXT: ±(40 мВ + 6% установленного значения) EXT /5: ±(200 мВ + 6% установленного значения) | |
Задержка запуска | положительная: 655 дел отрицательная: 4 дел | |
Установка уровня на 50% (типично) | для входного сигнала с частотой > 50 Гц | |
Чувствительность по видеосигналу (типично) | внутренний: 2 дел, размах сигнала EXT: 400 мВ EXT /5: 2 В | |
Частота и стандарты видеосигналов (запуск по видеосигналу) | поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк | |
Режимы измерения | ||
Курсорные измерения | напряжение (ΔU) и временной интервал (ΔT) между курсорами | |
Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) | |
Математические функции | сложение, вычитание, деление, умножение, БПФ (FFT) | |
Сохранение формы сигнала | 4 осциллограммы | |
Фигуры Лиссажу | диапазон: полный разность фаз: ±3° | |
Выход для компенсации пробников | ||
Выходное напряжение (типично) | амплитуда не менее 5 В на нагрузке 1 МОм | |
Частота (типично) | 1 кГц, меандр | |
Пробник | Ослабление 1Х | Ослабление 10Х |
Полоса пропускания | 0 Гц … 6 МГц | 0 Гц … полный диапазон |
Коэффициент ослабления | 1:01 | 10:01 |
Диапазон компенсации | 10 пФ … 35 пФ | |
Входное сопротивление | 1 МОм ±2% | 10 МОм ±2% |
Входная емкость | 85 пФ … 115 пФ | 14.5 пФ … 17,5 пФ |
Максимальное входное напряжение | 150 В постоянного тока | 150 В постоянного тока |
Общие данные | ||
Рабочая температура | 0°С … 40°С | |
Температура хранения | -20°С … 60°С | |
Относительная влажность | ≤ 90% | |
Интерфейс | USB 1.1 или RS-232 | |
Питание | 100 В … 240 В, 50 Гц /60 Гц | |
Габаритные размеры | 350 х 157 х 103 мм | |
Вес | 1,7 кг |
Комплект поставки
№ | Наименование | Количество |
---|---|---|
1 | Осциллограф цифровой ПрофКИП С8-4072 | 1 - шт. |
2 | Делитель | 1 - шт. |
3 | USB-кабель | 1 - шт. |
4 | CD с ПО | 1 - шт. |
5 | Кабель питания | 1 - шт. |
6 | Руководство по эксплуатации | 1 - шт. |
Дополнительная комплектация осциллографа цифрового ПрофКИП С8-4072 : | ||
1 | BNC коаксиальный кабель; | 1 - шт. |
2 | RS-232 кабель; | 1 - шт. |
3 | USB-GPIB адаптер; | 1 - шт. |
4 | Мягкая сумка для переноски; | 1 - шт. |
Характеристики | |
Внесен в госреестр СИ | Нет |
Документы и сертификаты | |
Производитель | ПрофКИП |
Страна производитель | Россия |
Гарантия (мес.) | 12 |
