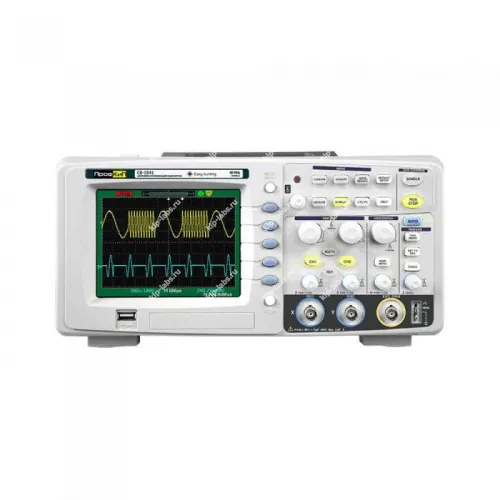

Осциллограф цифровой ПрофКИП С8-1041

Кратко о модели: Осциллограф цифровой ПрофКИП С8-1041

Устройство предназначено для записи и визуального исследования временных форм сигналов; выпускает его ПрофКИП, при этом прибор относится к семейству осциллографы.

Аппарат выполняет съём и первичную обработку электронных сигналов с набором стандартных триггеров и измерительных алгоритмов. Интерфейс и органы управления адаптированы под работу в лабораторных и сервисных условиях.

Конструкция корпуса и расположение органов управления упрощают навигацию и ускоряют настройку, что позволяет быстро переходить от установки параметров к регистрации сигнала. За счёт этого оператор получает более удобный рабочий процесс при анализе типовых и импульсных форм волн.

Для некоторых задач важна дискретность измерений и опция самокалибровки. Интерфейсы, например RS-232C, пригодятся при интеграции в системы сбора данных и автоматизации, поэтому при подборе конфигурации эти моменты желательно учитывать.

Это современный прибор для наблюдения и анализа формы сигнала. Он поддерживает одновременное отображение некогерентных сигналов и предлагает несколько типов синхронизации; кроме того реализованы фильтрация и математическая обработка по различным алгоритмам.

Модель оборудована автоматическими режимами измерений и цветным ЖКИ, тем самым облегчается подключение к ПК по USB, а меню с поддержкой русского языка включает ряд цветовых схем.

Прибор рассчитан на измерения в цепях с высоким напряжением - источниках питания, электромоторах, преобразователях и т.п. При использовании дифференциальных пробников сохраняется гальваническая развязка; дифференциальный пробник приобретается отдельно. Таким образом устройство применимо как в домашней лаборатории, так и в производственных условиях.

Ключевые особенности

• Цифровой захват сигналов с базовыми режимами отображения и анализа.
• Набор триггеров и измерительных функций для оценки амплитудно-временных параметров.
• Интуитивно понятная панель управления и меню для оперативной настройки.
• Возможности сохранения результатов и работы с файлами для последующей обработки.
• Интерфейсы связи и совместимость с внешними системами (уточняйте конфигурацию при заказе).

Где применяется

• Лабораторные исследования и учебные стенды для демонстрации характерных временных форм.
• Ремонтные и сервисные задачи при диагностике дефектов электроники; при этом прибор упрощает поиск неисправностей.
• Производственный контроль и отладка узлов на этапах мелкосерийной сборки.
• Испытательные установки и стенды, где требуется визуальный контроль переходных процессов.

Отличительные особенности осциллографа ПрофКИП С8-1041:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 40 МГц;
• Экран: 5,7 дюймов, цветной TFT (320х234) LCD;
• Максимальная частота дискретизации: 500 Мвыб /с;
• Эквивалентная частота дискретизации: 25 Гвыб /с;
• Глубина памяти: 32К;
• Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;

Технические характеристики ПрофКИП С8-1041:
