Hantek DSO2D15 настольный осциллограф

Описание модели: Hantek DSO2D15 настольный осциллограф

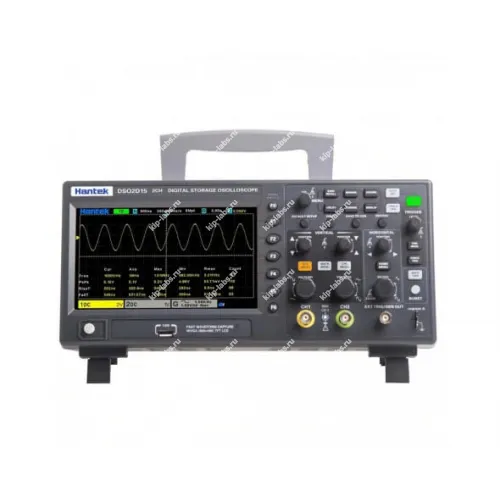

Hantek DSO2D15 представляет собой двухканальный настольный осциллограф, выпускаемый фирмой Hantek, с пропускной способностью 150 МГц на каждый канал; прибор рассчитан на стационарное размещение в лаборатории или сервисной зоне.

Устройство обладает объёмом памяти 8М точек и реальной скоростью выборки 1 ГВ/с, что обеспечивает подробную регистрацию сигналов; дополнительно смотрите материалы по осциллографы для сравнения функционала и возможностей оборудования.

При необходимости доступны стандартные варианты подключения и взаимодействия с внешними системами, что упрощает интеграцию в существующую измерительную инфраструктуру.

Преимущества

• Встроенный AWG-генератор частотой до 25 МГц, 12-битное разрешение и воспроизведение произвольных сигналов с частотой дискретизации 200МВ/с.
• Высокая скорость захвата данных - 1 ГВ/с; чувствительность по входу варьируется от 2 мВ до 10 В/дел и доступен объём памяти 8М точек.
• Поддержка захвата и последующего декодирования цифровых шин: RS232/UART, I2C, SPI, CAN, LIN.
• Реализована функция повышения разрешения до 12 бит для улучшения детализации входных сигналов.
• Расширенные возможности системы захвата, позволяющие фиксировать и анализировать сложные событийные последовательности.
• Автоматические измерения по 32 параметрам и встроенные средства статистической обработки результатов.
• Набор математических операций: сложение, вычитание, умножение, деление и спектральный анализ (БПФ).

Область применения

Осциллограф используется для отладки и тестирования аналоговых и цифровых электронных схем; при этом он подходит для контроля сигналов в разработке, ремонте и образовательных лабораториях.

Также прибор удобен при анализе последовательных интерфейсов и в задачах верификации рабочих режимов электронных устройств.

Технические характеристики Hantek DSO-2D15:

• Полоса пропускания, и количество каналов: 150 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
• Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.

  Встроенный генератор AWG (одноканальный)

  • Диапазон частот: 0.1 Гц – 25 МГц
  • Частота выборки: 200 МВ/с, разрешение по вертикали: 12 бит
  • Формы сигналов: Sine, Square, Pulse, Triangle, Sampling, Exp, Noise.

    - Sin: 0.1 Гц – 25 МГц

    - Square/pulse: 0.1 Гц – 10 МГц

    - Triangular wave: 0.1 Гц – 1 МГц

    - Sampling wave: 0.1 Гц – 1 МГц

    - EXP wave: 0.1 Гц – 5 МГц

    • Объём памяти: 8к точек
    • Амплитуда: 5 мВ – 3.5 В, выходной импеданс: 50 Ом, 10 мВ – 7,0 В, выходной импеданс: высокий.

    Комплект поставки DSO-2D15:

    • Цифровой осциллограф Hantek DSO2D15 - 1 шт.
    • Пробники осциллографические, деление 1:10 - 1 шт.
    • Кабель USB - 1 шт.
    • Кабель BNC-”крокодил” - 2 шт.
    • Кабель питания - 1 шт.
