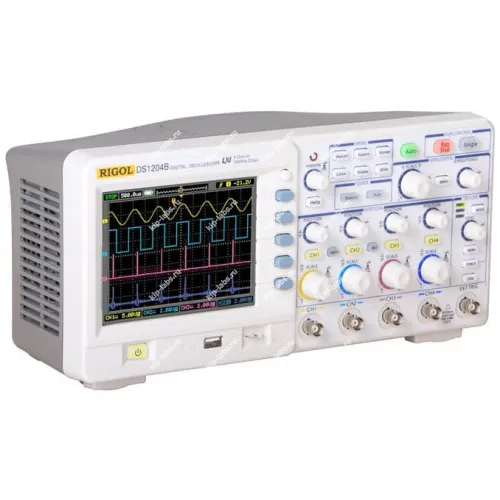

Осциллограф цифровой четырехканальный RIGOL DS1204B

Назначение и принцип: Осциллограф цифровой четырехканальный RIGOL DS1204B

Осциллограф RIGOL DS1204B применяют для записи и анализа временных форм электрических сигналов в электронных схемах и узлах; модель оснащена четырьмя отдельными каналами, что позволяет параллельно контролировать несколько точек тракта и сопоставлять их параметры. Кроме того, устройство относится к классу осциллографы, используемых для комплексной проверки сигналов.

Аппарат преобразует входной аналоговый сигнал в последовательность цифровых отсчётов. Эти цифровые значения формируют временные осциллограммы и служат для измерений, визуализации и последующей математической обработки.

Функциональные опции

• захват одиночных и повторяющихся событий;
• измерительные функции для оценки амплитуд и временных интервалов;
• настройки триггера для селективного выделения интересующих фрагментов сигнала;
• встроенные математические операции и отображение спектра для анализа формы сигнала;
• возможности сохранения и экспорта данных для дальнейшей обработки.

При эксплуатации необходимо учитывать дискретность выборки. Это позволяет оценить временное разрешение и понять вероятность пропуска коротких импульсов.

При калибровке и проверке измерительной цепи уместно учитывать особенности дискретизации и режимы усреднения; самокалибровка упрощает поддержание стабильности измерений.

Сферы использования

На практике DS1204B применяют в лабораторных исследованиях, в сервисном тестировании и при отладке электронных устройств, что позволяет получать наглядные временные характеристики сигналов и ускорять диагностические операции.

В работе прибор удобен для обучения персонала и для эксплуатации на производстве. Он используется там, где требуется контроль временных параметров и сравнение сигналов между каналами.

Описание осциллографа цифрового RIGOL DS1204B с поддержкой стандарта LXI:

Многоканальные осциллографы Rigol серии DS1xxxB (DS1074B, DS1104B, DS1204B), в отличие от моделей серий DS1xxxE, DS1xxxD, DS1xxxCA, поддерживают удалённый режим работы по стандарту LXI класса С через Ethernet, что расширяет варианты применения приборов.

Модели Rigol DS1074B, DS1104B и DS1204B включены в Госреестр СИ. Номер записи - 39507-08.

Функциональные возможности осциллографа RIGOL DS1204B:

• Режим XY;
• Режим развертки: автоматический, нормальный, однократный;
• Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов;
• Курсорные измерения: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз;
• Математические функции: сложение, вычитание, умножение, инвертирование;
• Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
• Интерполятор Sin(x)/x;
• Режим усреднение (до 256 регистраций);
• Пиковый детектор;
• Ограничение полосы пропускания - 20МГц;
• Самописец: 500мс/дел…50с/дел;
• Настраиваемая чувствительность запуска для эффективной фильтрации шума;
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
• Режим «годен - негоден» с оптически изолированным выходом;
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки;
• Встроенный частотомер;
• Автокалибровка;
• Многоязыковой пользовательский интерфейс;

Основные технические характеристики RIGOL DS1204B:
