MSO46 4-BW-1500 Осциллограф смешанных сигналов

Кратко о модели: MSO46 4-BW-1500 Осциллограф смешанных сигналов

MSO46 4-BW-1500 - осциллограф смешанных сигналов от Tektronix, созданный для одновременного анализа аналоговых и цифровых входов; прибор объединяет средства захвата и инструменты анализа разнообразных типов сигналов, при этом поддерживая работу в гибких режимах.

Прибор рассчитан на измерения и отладку как в лабораторных условиях, так и на производственной площадке. Таким образом, он естественно вписывается в подборку осциллографы.

Ключевые особенности

Встроенный набор функций покрывает стандартные сценарии исследования и тестирования, что позволяет оптимизировать процессы захвата, хранения и последующего анализа сигналов.

• Синхронный захват аналоговых и цифровых каналов
• Гибкие опции триггеров для сложных условий измерений
• Инструменты для визуализации формы сигнала и временных соотношений
• Поддержка сохранения и экспорта данных для последующего анализа

Где применяется

Прибор используют при разработке и отладке печатных плат и модулей; при этом его применяют и для тестирования интерфейсов, и для проверки электрических характеристик сигналов.

Интеграция с внешними системами и накопление данных выполняются через стандартные интерфейсы и протоколы; при необходимости в технической документации описаны варианты подключения, включая RS-232C и соизмеримые порты. Дискретность данных и опции самонастройки рассматриваются как полезные возможности в ряде задач.

Комплектация осциллографа MSO46 4-BW-1500

• Цифровой осциллограф смешанных сигналов MSO46 4-BW-1500

Описание осциллографа MSO46 4-BW-1500

Модель серии 4 выделяется среди аналогичных устройств максимальным количеством каналов и крупным экраном, что делает её целевой для настольных испытаний; набор функций и характеристик рассчитан на такие задачи. Интерфейс с сенсорным управлением упрощает эксплуатацию и обеспечивает удобство при повседневной работе.

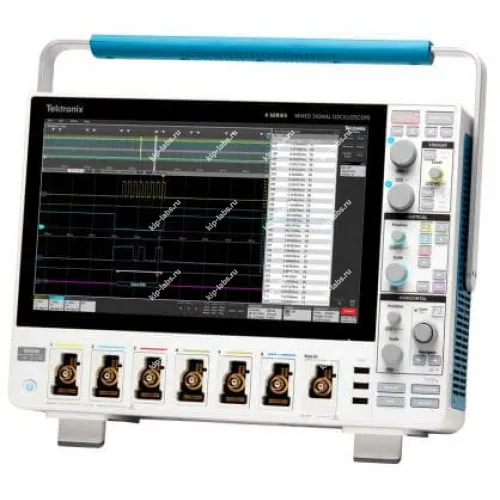

MSO 4-й серии увеличивает наглядность сложных систем и предлагается в четырёх- и шестиканальных исполнениях с 13,3-дюймовым дисплеем высокой чёткости (1920 x 1080). В приложениях вроде встроенных систем, трёхфазной силовой электроники, автомобильной электроники, проектирования источников питания и DC-преобразователей часто требуется наблюдение более четырёх аналоговых сигналов для оценки характеристик и поиска системных неисправностей.

MSO 4-й серии задаёт новые ориентиры для осциллографов смешанных сигналов (MSO). Технология FlexChannel даёт возможность использовать каждый вход как отдельный аналоговый канал, как набор из восьми цифровых логических входов при подключении логического пробника TLP058, либо отображать одновременно аналоговые и логические представления с независимым управлением обнаружения для каждой области.

На устройствах с шестью FlexChannel можно настраивать конфигурацию различными способами: шесть аналоговых и ноль цифровых; или пять аналоговых и восемь цифровых; или четыре аналоговых и 16 цифровых; или три аналоговых и 24 цифровых и т.д. Переконфигурация выполняется оперативно - достаточно добавить или удалить логические пробники TLP058, что обеспечивает требуемое число цифровых каналов в любой момент.

Отличительные особенности осциллографа MSO46 4-BW-1500

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO46 4-BW-1500
