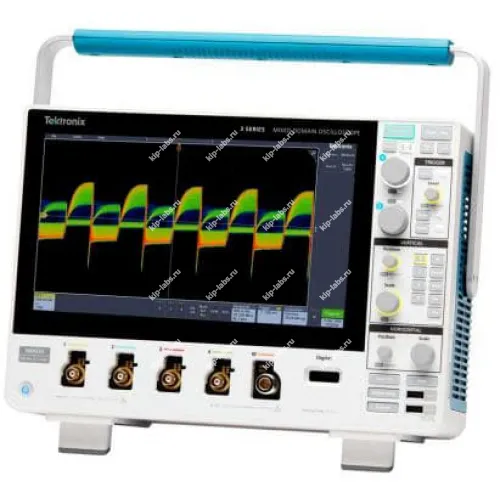

MDO32 3-BW-500 Цифровой осциллограф

Назначение и принцип: MDO32 3-BW-500 Цифровой осциллограф

Осциллограф MDO32 3-BW-500 представляет собой цифровой прибор для наблюдения и анализа электрических сигналов; разработку выполнила компания Tektronix. Устройство регистрирует входные сигналы и показывает их в виде временных зависимостей, что упрощает работу с формами импульсов и обработкой триггерных событий.

При эксплуатации прибор поддерживает запись нескольких каналов и стандартные режимы захвата; это позволяет исследовать взаимосвязи сигналов и проводить сравнительный анализ. Для внедрения в технологические процессы осциллограф удобно подключается к рабочим станциям и применим в сегменте осциллографы, что способствует единому подходу к тестированию.

На практике при калибровке обращают внимание на входные параметры и соответствие опорных сигналов; настройки осуществляются дискретно, а в отдельных конфигурациях доступна функция самокалибровки для поддержания повторяемости измерений. Нейтрально отмечаю, что дискретность настроек и опции самокалибровки повышают стабильность результатов и удобны при регулярной поверке.

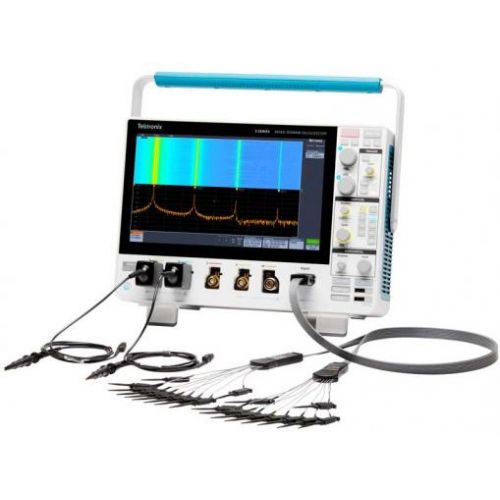

При работе с прибором пользователь получает компактный портативный корпус и большой HD-экран с сенсорным управлением; интерфейс оптимизирован под пошаговые действия, что ускоряет освоение функций. При активации опции встроенного анализатора спектра возможно выполнение радиочастотного анализа до 3 ГГц, что расширяет область его измерений.

В работе с системами смешанных сигналов серия MDO поддерживает анализ последовательных шин и облегчает поиск ошибок встраиваемых решений; прибор также применим для контроля параметров силовых цепей, образовательных демонстраций и производственной диагностики. При эксплуатации стоит учитывать компактные габариты (глубина 149 мм) и наличие встроенного источника сигналов для учебных и технологических задач.

Функциональные опции

• Регистрация сигналов по нескольким каналам с отображением временных форм;
• набор триггерных режимов для выделения отдельных событий и синхронизации захвата;
• встроенные средства для базового анализа формы сигнала и измерения амплитудно-временных параметров;
• возможность подключения внешних анализаторов и ПК для сохранения данных и их последующей обработки;
• настройки с дискретными шагами и опции самокалибровки для поддержания стабильности результатов.

Сферы использования

• В работе лабораторий при отладке электронных схем и проверке прототипов;
• На практике при техническом обслуживании и ремонте электронных устройств;
• При эксплуатации учебных стендов и демонстрационных установок в образовательных организациях;
• В проектных подразделениях для проверки согласованности сигналов и отладки интерфейсов.

Комплектация осциллографа MDO32 3-BW-500

• Осциллограф MDO32 3-BW-500
• Пассивный пробник 250 МГц, для моделей 100, 200 МГц - 2 шт.
• Пассивный пробник 500 МГц, для моделей 350, 500, 1000 МГц - 2 шт.
• Инструкция по безопасности
• Сумка для аксессуаров
• Кабель питания
• ПО OpenChoice
• Сертификат калибровки

Теxнические xарактеристики осциллографа MDO32 3-BW-500
