- Производитель: Hantek
- Код товара: 12420
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
50 730₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO4204C

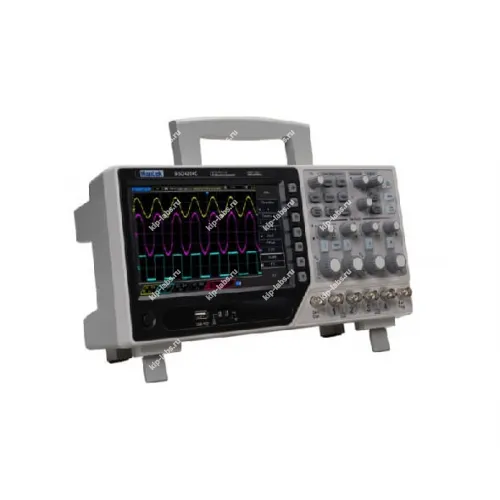

Назначение и принцип: Hantek DSO4204C настольный осциллограф
Устройство предназначено для захвата и анализа электрических сигналов в лабораторных и сервисных условиях; при этом осциллограф обеспечивает многоканальную регистрацию и синхронизацию с внешним триггером.
Модель разработана компанией Hantek и может быть использована совместно с оборудованием из раздела осциллографы, что позволяет интегрировать прибор в существующие измерительные цепочки.
Функциональные опции
- Поддержка управления через протокол SCPI, что упрощает автоматизацию тестовых последовательностей и интеграцию с ПО.
- Аналитические возможности включают FFT и набор математических операций (+, -, *, /), при этом доступен режим X–Y и 32 типа автоматических измерений.
- Встроенная проверка по шаблону и 14 вариантов синхронизации, включая различные шины, обеспечивает гибкость при анализе сложных сигналов.
- Чувствительность достигает минимум 500 мкВ на деление, и прибор оснащён встроенным генератором частотой до 25 МГц, что расширяет его диагностические возможности.
Сферы использования
На практике прибор применяют при отладке и проверке электронных модулей, а также при лабораторных исследованиях и ремонте аппаратуры; при эксплуатации возможна адаптация параметров для задач измерения с высокой точностью.
В работе осциллограф удобен для обучения и серийного тестирования, поскольку сочетает диагностические функции и интерфейсы для интеграции в автоматизированные стенды. При калибровке рекомендуется соблюдать регламентированные процедуры.
Технические характеристики:
- 4 канала + внешний триггер
- Управление устройством через протокол SCPI
- FFT , + , - , * , / ,X-Y, 32 вида автоматических измерений, проверка по шаблону
- 14 видов синхронизации, включая различные шины
- Минимум 500 мкВ на деление
- Встроенный генератор до 25 МГц
Комплект поставки DSO-4204C:
- Цифровой осциллограф Hantek DSO-4204C (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (4 шт)
- Кабель BNC-BNC (1 шт)
Технические характеристики Hantek DSO-4204C:
| Параметр | Значение |
|---|---|
| Каналов | 4 |
| Аналоговая полоса пропускания | 200 МГц |
| Время нарастания (Rise Time) | 1.8 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 500 мкВ/деление до 10В/деление |
| Режимы входа | AC (закрытый), DC (открытый), GND (земля) |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | 30В rms |
| Режимы захвата | Реальноного времени, детектор пика, усреднение, повышенное разрешение (HR) |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.250ГГц в 4-х канальном режиме. |
| Диапазоны времени | 2 нс/деление до 100 с/деление |
| Память | 64K (делиться на все работающие каналы) |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | ±3% для диапазона 10В/дел - 10 мВ/дел ±4% для диапазона 5мВ/дел - 500мкВ/дел При щупе в режиме 1:1 полоса ограничена 6 МГц |
| Режимы триггера | Фронт, Пульс, Видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний. |
| Параметры | Время задержки: 100нс-10с Дапазон уровня триггера CH1-CH4: +-5 делений от центра экрана EXT: 0-3.3В Точность уровня триггера CH1-CH4: +-(0.2div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) |
| Автоматические измерения | Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | +-x/, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 318мм х 109мм (глубина) х 150мм (высота) |
| Вес | 2.9 Кг |
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K - 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 2К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
| Частотомер | |
| Частота | 0 - 50 МГц |
| Входная амплитуда | 400m до 18V (от пика до пика) |
| Развязка | DC |
| точность частоты | +- ошибка базы времени +- отсчет |
| Входной импеданс | >100К |
| Генератор шаблонов сигнала | |
| Разрешене | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
