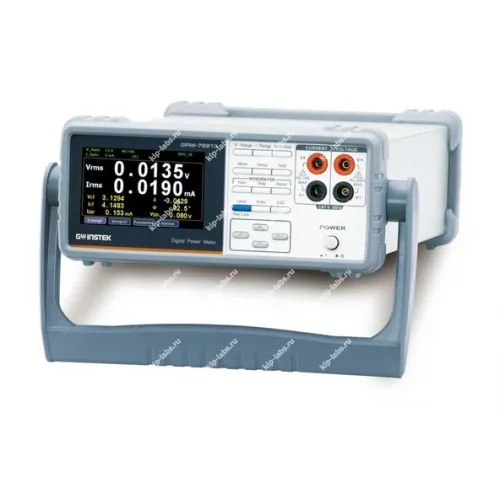

GPM-78310 - Измерители электрической мощности GW Instek

Кратко о модели: GPM-78310 - Измерители электрической мощности GW Instek

Прибор GPM-78310 от GW Instek предназначен для контроля энергопотребления в лабораторных и эксплуатационных условиях, при этом он регулярно фиксирует параметры электрических цепей и формирует данные для их дальнейшего анализа.

GPM-78310 относится к измерители потребляемой мощности и применяется при испытаниях электрического оборудования. В отдельных конфигурациях доступны дискретная запись показаний, опции самокалибровки и интеграция по RS-232C для передачи данных.

Ключевые особенности

• Применяется для слежения за потреблением как в испытательных, так и в рабочих режимах.
• Обеспечивает регулярную регистрацию параметров с возможностью экспорта данных.
• Благодаря гибким настройкам прибор легко адаптируется для лабораторных и стендовых испытаний.
• Доступны конфигурации с дискретной регистрацией и опцией калибровки.

Где применяется

• Испытания и исследовательская работа с электрическими приборами в лабораториях.
• Наблюдение за параметрами в процессе эксплуатации на производственных объектах.
• Проверка энергетических характеристик и испытания источников питания.
• Контроль энергопотребления при разработке и отладке электронных устройств.

Описание измерителя электрической мощности GPM-78310:

В аппаратной части реализованы 2 дополнительных канала с BNC-коннекторами для подключения внешних преобразователей тока (EXT1/EXT2), а рабочий диапазон частот в режиме анализа мощности расширен до 0,1 Гц …100 кГц, что позволяет охватить более широкий диапазон исследуемых сигналов. За счёт 16‑битного внутреннего АЦП и частоты дискретизации 300 кГц прибор отображает на экране графики измеряемых величин - кривые напряжения, тока и мощности, при этом реализован режим, аналогичный осциллографу, с разверткой от 25 мкс/дел до 1 с/дел.

Для связи с ПК и программирования в базовой комплектации предусмотрён полный набор интерфейсов: RS-232C/ USB device/host (виртуальный COM)/ LAN/ GPIB. Визуальную индикацию обеспечивает цветной графический ЖК-дисплей (TFT) с диагональю 12,7 см и 5‑разрядной цифровой шкалой.

Отличительные особенности:

• Рабочий диапазон частот U/I: 0,1 Гц…100 кГц (соответствие МЭК/ IEC 62301)

• Диапазон измерений: до 600 В/ до 20А (макс. разрешение 0,1 мкА/ 1 мкВ/ 0,1 мкВт)

• Два формата индикации: Обычный (10 параметров)/ Упрощенный (4 параметра)

• Измерения U/I с CF =3 (КА), а также сигналов искаженной формы с CF =6/ 6A

• Функция интегрирования по времени (W-h/ энергия; A-h/ эл. ёмкость)

• Измерения гармоник (до 50-й) и гармонических искажений (THD%)

• Поддержка измерений с трансформаторами тока и напряжения: Ктр 1..9999 (СT/ PT ratio)

• Проходная тестовая площадка GPM-001 (опция)

• Вариант исполнения с доп. цифровым интерфейсом «I/O+DA4» (только заводская установка)
