- Производитель: GW Instek
- Код товара: 13937
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
146 250₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GPM-78213
Описание модели: GPM-78213 - Измеритель электрической мощности цифровой
GPM-78213 - цифровой прибор для измерения электрической мощности. Он предназначен для регистрации и анализа параметров энергопотребления, разработан компанией GW Instek и рассчитан на применение в лабораториях и сервисных подразделениях.
Аппарат осуществляет цифровой сбор и отображение показаний, что позволяет его интеграцию в стенды и автоматизированные измерительные комплексы; кроме того, он относится к группе измерители потребляемой мощности.
В ряде задач важна дискретность регистрации данных, тем самым повышается точность формулировки требований к учёту энергопотребления. При необходимости учитывают наличие интерфейсов связи, в том числе RS-232C.
Преимущества
- Накопление и вывод данных в цифровом виде.
- Организация индикации обеспечивает оперативное считывание показаний.
- Возможность интеграции в автоматизированные измерительные комплексы.
- Компактные размеры и стандартный форм-фактор для монтажа в шкафы и приборные стойки.
Область применения
- Испытательные лаборатории и службы контроля.
- Сервисные центры и диагностика электрооборудования.
- Производственные лаборатории и стенды контроля качества.
- Образовательные и исследовательские учреждения.
Описание измерителя электрической мощности GPM-78213:
Измерители электрической мощности GPM-78213 предназначены для измерений частоты напряжения и тока, напряжения и силы постоянного и переменного тока, электрической мощности (активной, полной, реактивной), коэффициента мощности, фазового сдвига, коэффициента амплитуды, суммарного коэффициента гармонических составляющих.
Конструктивно измерители представляют собой компактные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия измерителей основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Управление и контроль над режимами работы измерителей осуществляет встроенный микроконтроллер. Установка режимов измерений и настройка параметров производится с помощью кнопок на лицевой панели измерителей.

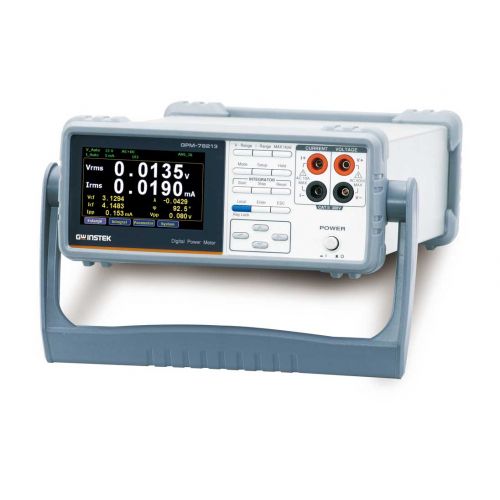

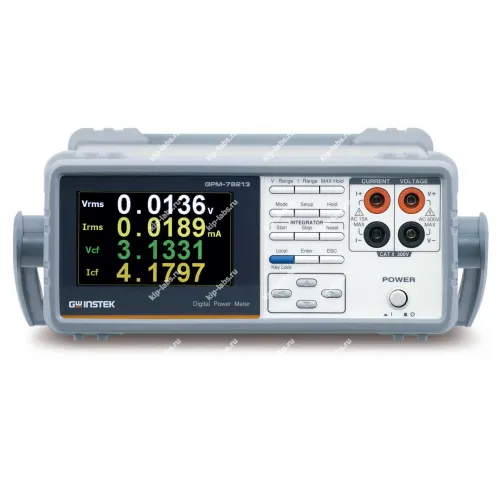

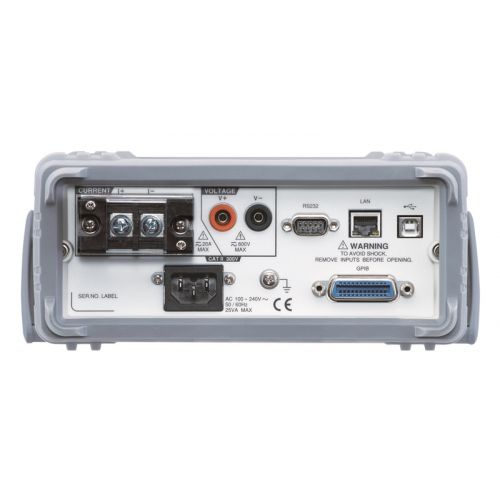

На передней панели измерителей расположены: кнопка включения питания, цветной жидкокристаллический дисплей, кнопки выбора функций измерения и установки параметров, кнопки навигации по меню и измерительные потенциальные и токовые (до 10 А) разъемы. На задней панели измерителей расположены: сетевой разъем, измерительные потенциальные разъемы и токовые клеммы, интерфейсы дистанционного управления.
Отличительные особенности:
- Измерение электрической мощности переменного (AC) и постоянного тока (DC);
- Диапазон измерений: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, ВА, вар/VAR);
- Измерение: напряжения (Vrms, V+pk, V-pk, Vdc), тока (Irms, I+pk, Ipk, Idc);
- Измерение 19 параметров, в том числе - фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI);
- Максимальное разрешение: 0,1 мкА/ 1 мкВт;
- Базовая погрешность: ± 0,1%;
- Одновременная индикация измеряемой мощности, тока и напряжения, частоты, коэффициент мощности/ Pf и других параметров (до 8 параметров);
- Функция True RMS измерений (U/ I/P);
- Изолированные входные гнезда;
- Удержание показаний, min/max измерения;
- Высокая помехозащищенность;
- Задание коэффициент пересчета при подключениях через трансформатор;
- Интерфейс: RS-232, USB, LAN;
Технические характеристики:
| Параметр | Значения |
|---|---|
| НАПРЯЖЕНИЕ | |
| Предел измерения | 15 / 30 / 60 / 150 /300 / 600 В, при Cf =3 7,5 / 15 /30 /75 /150 / 300 В при Cf =6 |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
| Входной импеданс | ≥ 2,4 МОм |
| Максимальное входное напряжение | 700 Вср.кв. |
| Коэффициент трансформации | 1 … 9999,999 |
| Погрешность измерения | ± (0,1%U ± 0,1%Uк), Uк = 5 / 10 / 20 / 40 / 80 / 160 / 320 / 640 В |
| ТОК | |
| Предел измерения | 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при Cf =3 2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при Cf =6 |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
| Входной импеданс | 5 мОм (для диапазона 5 мА-200 мА/ 500 мОм для 0,5-20А |
| Максимальный допустимый входной ток | 25 Аср.кв. |
| Коэффициент трансформации | 1 … 9999,999 |
| Погрешность измерения | ± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения |
| АКТИВНАЯ МОЩНОСТЬ (Р) в сети переменного (AC) и постоянного тока (DC) | |
| Диапазон | 75 мВт … 12.000 Вт |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
| Погрешность измерения (AC/ синусоидальный сигнал) | ± (0.1%Ризм. ± 0.1%Рк) для f =45…66 Гц; ± (0.1%Ризм. ± 0.3%Рк) для f =66 Гц …1 кГц |
| Погреш. измерения (DC/ постоянный ток) | ± (0.2%Ризм. ± 0.2%Рк) |
| КОЭФФИЦИЕНТ МОЩНОСТИ (PF) | |
| Диапазон | 0,0001 … 1,0000 |
| Алгоритм вычисления | Мощность активная (Вт)/ Мощность реактивная (ВхА) = Pf |
| ИЗМЕРЕНИЕ ЧАСТОТЫ (HZ) | |
| Диапазон | 30Гц … 499,99 Гц (фильтр НЧ Вкл.) 30Гц … 10.000 Гц (фильтр НЧ Выкл.) |
| Погрешность измерения | ± 0.06%Fизм. |
| ДИСПЛЕЙ | |
| Диапазон синхрониз. частоты | 45 Гц … 6,000 Гц |
| Усреднение | 1, 2, 4 , 8, 16, 32, 64 |
| Формат отображения | 8 параметров (стандартно)/ 4 параметра (упрощенно) |
| Разрядность цифровой Шкалы | 5 разрядов |
| Коэффициент трансформации | 1 ~ 9999 (при использовании внешних трансформаторов U/ I) |
| ИНТЕГРИРОВАННЫЕ ИЗМЕРЕНИЯ (U/ I/ P) | |
| Диапазон значений вр. интеграции | 0ч 0м 0с …9999ч 59м |
| Погрешность | См. значения при измерении U/ I + 0, 1%Изм |
| ОБЩИЕ ДАННЫЕ | |
| Интерфейс | RS-232, USB, LAN; исполнение с опцией GPIB (заводская установка) - GPM-78213 (GPIB) |
| Дисплей | Цветной графический ЖК дисплей, диагональ 10 см |
| Минимальный входной уровень | 10% от предела измерения |
| Скорость измерения | 2 изм./сек. |
| Индикация перегрузки | “O.L” |
| Напряжение питания | 100 – 240 В, 50/60 Гц |
| Габаритные размеры | 270 х110 х350 мм |
| Масса | 2,9 кг |
Комплект поставки GPM-78213:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель электрической мощности GPM-78213 | 1 |
| 2 | Измерительные провода GTL-209 | 1 |
| 3 | Шнур питания | 1 |
| 4 | CD-диск (USB драйвера) | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 72372-18 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
