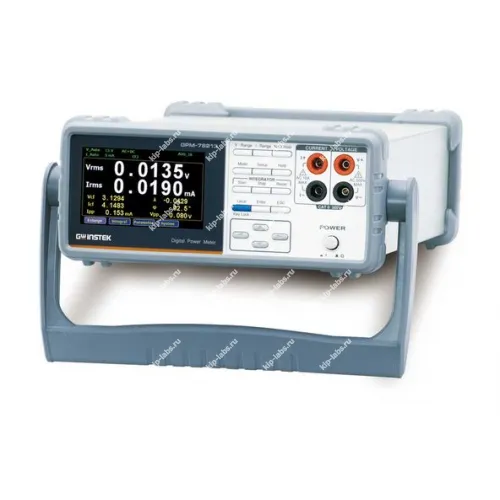

GPM-78310+DA4 - Измерители электрической мощности GW Instek

Кратко о модели: GPM-78310+DA4 - Измерители электрической мощности GW Instek

GPM-78310+DA4 - это измеритель электрической мощности от GW Instek, предназначенный для контроля параметров энергопотребления в лабораторных и эксплуатационных системах. При этом устройство спроектировано с акцентом на удобство включения в автоматизированные тестовые стенды и системы мониторинга.

Модель относится к классу измерителей потребляемой мощности и может эксплуатироваться совместно с оборудованием из раздела радиоизмерительных приборов, что упрощает сбор и объединение данных в единую систему учёта и анализа.

Ключевые особенности

Прибор объединяет базовые функции измерения мощности и средства коммуникации для передачи результатов, что позволяет организовать удалённый сбор информации и интеграцию с внешними системами.

• Измерение активной, реактивной и полной мощности.
• Поддержка многоканального контроля для однофазных и трёхфазных цепей.
• Встроенные интерфейсы для передачи данных и удалённого управления (включая RS-232C/USB/LAN - уточняйте при выборе конфигурации).
• Возможность отображения и регистрации измеряемых параметров в реальном времени.
• Удобный пользовательский интерфейс для настройки и калибровки измерений.

Стоит учитывать параметры дискретности и опции самокалибровки при подготовке к работе; это ускоряет адаптацию прибора под конкретные задачи без необходимости дополнительных переделок. Нейтральная рамка: дискретность и возможности самокалибровки помогают точной настройке, а наличие интерфейсов, таких как RS-232C, обеспечивает совместимость с ПО.

Где применяется

Устройство используют для оценки энергопотребления различного электрооборудования, что даёт сопоставимые результаты при проведении испытаний и приёмке изделий. Таким образом прибор подходит для задач, где требуется достоверная оценка мощности и анализ энергопотребления.

• Лабораторные исследования и стендовые испытания.
• Контроль потребления электроэнергии в производственных процессах.
• Сервисное обслуживание и метрологическая поверка электротехнического оборудования.
• Интеграция в автоматизированные системы измерений и учёта энергии.

Техническое описание GPM-78310+DA4:

Аппаратные улучшения включают в себя появление 2-х дополнительных каналов с коннекторами BNC для подключения внешних преобразователей тока (EXT1/ EXT2). Диапазон рабочих частот в режиме анализа мощности существенно расширен и теперь составляет 0,1 Гц …100 кГц. Благодаря разрядности внутреннего АЦП 16 бит и частоте дискретизации 300 кГц новинка обеспечивает возможность отображения на экране графиков измеряемых параметров (кривые напряжения/ тока/ мощности). В этой функции реализован режим типичного осциллографа с разверткой в диапазоне от 25 мкс/дел до 1с/дел.

Для связи с ПК для программирования измеритель имеет на борту полный набор интерфейсов в стандартной комплектации: RS-232C/ USB device/host (виртуальный COM)/ LAN/ GPIB. В качестве индикатора использован графический цветной ЖК-дисплей (TFT, диагональ 12,7см) с 5-разрядной цифровой шкалой.

Отличительные особенности:

• Рабочий диапазон частот U/I: 0,1 Гц…100 кГц (соответствие МЭК/ IEC 62301)

• Диапазон измерений: до 600 В/ до 20А (макс. разрешение 0,1 мкА/ 1 мкВ/ 0,1 мкВт)

• Два формата индикации: Обычный (10 параметров)/ Упрощенный (4 параметра)

• Измерения U/I с CF =3 (КА), а также сигналов искаженной формы с CF =6/ 6A

• Функция интегрирования по времени (W-h/ энергия; A-h/ эл. ёмкость)

• Измерения гармоник (до 50-й) и гармонических искажений (THD%)

• Поддержка измерений с трансформаторами тока и напряжения: Ктр 1..9999 (СT/ PT ratio)

• Проходная тестовая площадка GPM-001 (опция)

• Вариант исполнения с доп. цифровым интерфейсом «I/O+DA4» (только заводская установка)

Технические характеристики:
