Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Тетрон
- Код товара: 13475
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
138 700₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 108273

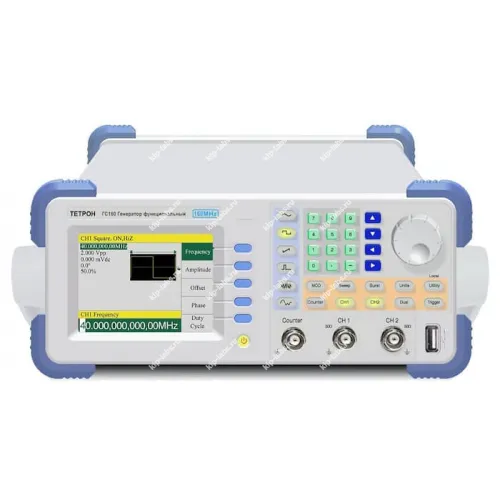

Кратко о модели: ТЕТРОН-ГС160 Генератор сигналов произвольной формы 160 МГц
Устройство представляет собой лабораторный двухканальный DDS‑генератор сигналов произвольной формы с рабочей частотой 120 МГц. Производителем выступает Тетрон.
Аппарат демонстрирует стабильность и точность установки с разрешением от 1мВ и 1мкГц, что позволяет проводить измерения с высокой детальностью; при этом реализованы различные режимы модуляции и пакетная передача данных. Модель логично отнести к семейству генераторы сигналов, поэтому её используют в лабораторных и испытательных стендах.
Ключевые особенности
- Модель отличается высокой стабильностью и точностью установки, разрешением от 1мВ и 1мкГц.
- Прямой цифровой синтез, модуляция AM, DSB-AM, FM, PM, PWM, FSK, PSK, свипирование, пакетный режим.
- 52 различных формы сигнала. Вертикальное разрешение 16 бит. Встроенный частотомер до 1000 МГц.
- Удобное цифровое управление, яркий цветной ЖК-дисплей 3,5 дюйма.
- USB интерфейс для связи с ПК и подключения внешнего накопителя.
- В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
Где применяется
Применяют прибор в лабораторных исследованиях, при калибровочных и поверочных работах, а также в процессе отладки радиочастотных устройств; при этом он обеспечивает поддержку множества форм сигнала и режимов модуляции. Таким образом устройство уместно в ситуациях, где важна дискретность настроек и удобство интеграции.
Технические характеристики ТЕТРОН-ГС160:
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Частота сигнала (синус) | 160 МГц |
| Частота сигнала (меандр) | 40 МГц |
| Частота сигнала (произвольной формы) | 40 МГц |
| Основные формы сигнала | Sine, Square, Pulse, Ramp, Noise, DC, произвольной формы |
| Частота дискретизации | 400 Мв/с |
| Длительность сигнала | 16384 точек |
| Вертикальное разрешение | 16 бит |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | +/-5×10(-6) |
| Стабильность частоты | +/-1×10(-6) |
| Искажения (синус) | =< 0.2% |
| Коэффициент заполнения | 0.1% - 99.9% |
| Время нарастания и спада | 6 нс – 1 мкс |
| Минимальная длительность импульса | 6 нс |
| Задание симметрии (пилообразный сигнал) | 0.0% - 100.0% |
| Амплитуда (импеданс 50 Ом) | 1mVpp - 10Vpp до 40Мгц, 1mVpp - 5Vpp до 130 МГц, 1mVpp - 3Vpp до 160 МГц |
| Амплитуда (высокий импеданс) | 1mVpp - 20Vpp до 40Мгц, 1mVpp - 10Vpp до 100 МГц, 1mVpp - 5Vpp до 130 МГц, 1mVpp - 3Vpp до 160 МГц |
| Погрешность | +/-1%, +/-1mVpp |
| Неравномерность | =< 0.2 дБ до 10 МГц, =< 0.4 дБ до 60 МГц, =< 0.8 дБ до 100 МГц, =< 1 дБ до 160 МГц |
| Смещение (Offset) | +/-10В (высокий импеданс), погрешность +/-1% |
| Модуляция | AM, DSB-AM, FM, PM, PWM, FSK, PSK, свипирование, пакетный режим |
| Частотомер | 1 Гц – 1000 МГц, разрешение 8 знаков |
| Дисплей | жидкокристаллический 3.5 дюйма, цветной, QVGA |
| Интерфейс | USB |
| Питание | 220 (+/-10%), 50/60Гц (+/-2 Гц) |
| Условия эксплуатации | температура 0C - 40C, влажность до 80% |
| Габаритные размеры | 260х390х105 мм |
| Масса | 2.5 кг |
Комплектация:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов ТЕТРОН-ГС160 | 1 шт. |
| 2 | Кабель соединительный BNC-«крокодил» | 1 шт. |
| 3 | Кабель USB | 1 шт. |
| 4 | Кабель питания | 1 шт. |
| 5 | Паспорт изделия | 1 шт. |
| 6 | Сертификат о калибровке | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Тетрон |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
