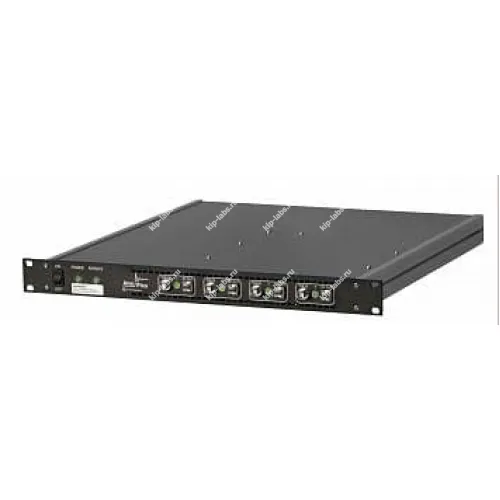

RFS40-4 - Синтезатор частот

Кратко о модели: RFS40-4 - Синтезатор частот

RFS40-x представляют собой компактные синтезаторы частоты, работающие в диапазоне от 100 кГц до 43,5 ГГц и обеспечивающие регулируемую выходную мощность от -10 до более +20 дБм; при этом приборы отличаются низким фазовым шумом, высокой чистотой сигнала и очень быстрой скоростью переключения. Производителем серии является AnaPico, что делает их удобными для интеграции в испытательные комплексы типа генераторы сигналов.

Устройство имеет разрешение по частоте 1 мГц и встроенный высокостабильный опорный генератор. Пользователь также может подключить внешний опорный генератор для получения ещё более высоких характеристик.

Для сохранения фазовой когерентности несколько блоков RFS40-x можно синхронизировать от одного ведущего эталонного генератора, что позволяет работать с согласованными сигналами в составе комплексных установок. При этом синтезатор поддерживает режимы развёртки со скоростью переключения 500 мкс (20 мкс с опцией FS), фазовую модуляцию и модуляцию короткими импульсами.

Приборы оснащены USB- и LAN-интерфейсами и управляются набором команд SCPI; питание осуществляется от внешнего источника постоянного тока 24 В, при типичном потреблении менее 25 Вт. Уместно отметить, что дискретность настройки и наличие интерфейсов делают устройство удобным для автоматизированных систем и лабораторных стендов.

Ключевые особенности

Ниже перечислены основные технические преимущества серии RFS40-x, кратко и по существу.

• Диапазон частот: 100 кГц - 43,5 ГГц.
• Регулируемая выходная мощность: от -10 до более +20 дБм.
• Разрешение по частоте: 1 мГц.
• Встроенный высокостабильный опорный генератор; поддерживается внешний эталон.
• Каскадирование для фазовой когерентности от одного эталона.
• Развёртки и быстрое переключение: 500 мкс (20 мкс с опцией FS).
• Фазовая модуляция и модуляция короткими импульсами.
• Интерфейсы управления: USB, LAN; протокол SCPI.
• Питание: внешний источник 24 В, потребление менее 25 Вт.

Где применяется

Серия RFS40-x используется в задачах, где требуется стабильный и чистый сигнал с быстрой перестройкой; при этом изделия подходят для лабораторных стендов, испытательных и измерительных комплексов. Таким образом, они находят применение в разработке и верификации радиочастотных устройств, а также в системах, требующих фазовой когерентности между несколькими источниками.
