- Производитель: Актаком
- Код товара: 13532
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AWG-4152

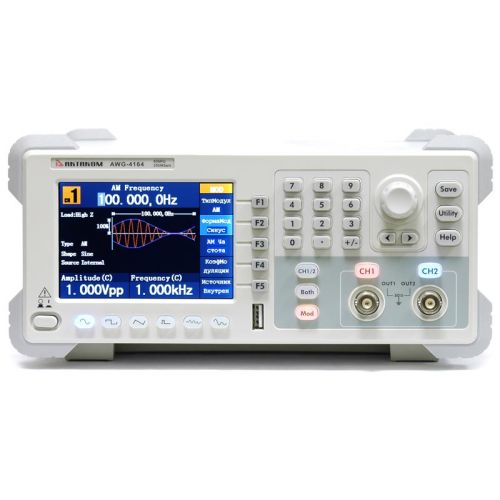

Кратко о модели: AWG-4152 Генератор сигналов специальной формы
AWG-4152 - прибор для синтеза программируемых временных форм; он выпускается под маркой Актаком. Это оборудование ориентировано на формирование нестандартных импульсных и аналоговых траекторий.
Модель часто применяют в лабораториях и на стендах, где требуется воспроизводить произвольные волновые формы, и она логично сочетается с линейкой генераторы сигналов, что упрощает подбор сопутствующей аппаратуры. Благодаря этому снижается время на отладку и проверку электроники.
Ключевые особенности
- Формирует сигналы специальной формы; это даёт возможность воспроизводить разнообразные временные профили.
- Имеется USB-интерфейс для подключения к ПК, что позволяет загружать и управлять конфигурациями программно.
- BNC-выход обеспечивает простое подключение к осциллографам и измерительным модулям.
- Питание осуществляется от сети переменного тока; сетевой кабель входит в комплект, тем самым ускоряя ввод в работу.
- В поставку включено краткое руководство по эксплуатации для быстрого старта.
Где применяется
AWG-4152 используют при проверке электронных модулей, тестировании систем и в лабораторно-экспериментальных работах. При этом прибор служит для оценки поведения устройств в условиях, отличных от типовых.
В итоге устройство подходит и для учебных демонстраций формирования произвольных форм сигналов; нейтральная фраза: поддержка программного управления и стандартных интерфейсов облегчает интеграцию в автоматизированные стенды.

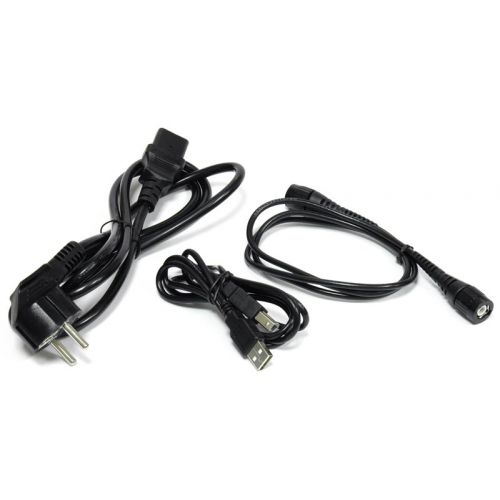

Стандартная комплектация генератора сигналов специальной формы AWG-4152:
- прибор
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
- кабель BNC-BNC
Описание генератора сигналов специальной формы AWG-4152:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…50 МГц (синус). Дискретизация 300 Мвыб/сек. Макс. количество точек -1 М. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг
Генератор сигналов специальной формы АКТАКОМ AWG-4152 применяет технологию прямого цифрового синтеза (DDS), что обеспечивает высокое разрешение по частоте и стабильность при длительной работе. Таким образом прибор демонстрирует низкий дрейф частоты и расширенную функциональность при разумной стоимости; в итоге он подходит для выполнения ряда типовых измерительных задач.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 50 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 50 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 10 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Синусоидальный сигнал | |||||
| Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) | ±0.2 дБ (1 мкГц~10 МГц) ±0.3 дБ (10 МГц~25 МГц) ±0.5 дБ (25 МГц~50 МГц) | ||||
| Коэффициент гармоник (1 Вп-п) | <-40 дБн | ||||
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% | ||||
| Фазовый шум (1 МГц, 1 Вп-п) | -110 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада (1 кГц, 1 Вп-п) | < 12 нс (10%~90%) типичное | ||||
| Выброс | < 5 % | ||||
| Коэф.заполнения | 20% ~ 80% (<1 МГц) 50% (≥1 МГц) | ||||
| Асимметрия (<50% коэф.заполнения) | 1% от периода + 5 нс | ||||
| Джиттер | 300 пс + 100 ppm от периода | ||||
| Треугольный сигнал | |||||
| Нелинейность (1 кГц, 1 Вп-п, 50% симметрия) | < 0,1% типичное | ||||
| Симметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | 20 нс ~ 1000 кс | ||||
| Точность установки | 10 нс | ||||
| Время нарастания/спада | <12 нс | ||||
| Выброс | < 5% | ||||
| Джиттер | 300 пс + 100 ppm от периода | ||||
| Специальная и произвольная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 2~1 М точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 300 Мвыб/сек | ||||
| Время нарастания/спада | < 35 типичное | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
Характеристики выхода:
| Параметр | Значение | |
|---|---|---|
| Амплитуда (50 Ом) | 1 мВп-п ~ 10 Вп-п (1 мкГц~25 МГц) 1 мВп-п ~ 5 Вп-п (25 МГц~50 МГц) | |
| Амплитуда (Высокий импеданс) | 1 мВп-п ~ 20 Вп-п (1 мкГц~25 МГц) 1 мВп-п ~ 10 Вп-п (25 МГц~50 МГц) | |
| Разрешение по амплитуде | 1 мВп-п или 14 бит | |
| Смещение (AC+DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) | |
| Точность установки смещения | 1 мВ | |
| Выходной импеданс | 50 Ом (типично) | |
AM Модуляция:
| Параметр | Значение |
|---|---|
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Коэффициент модуляции | 0% ~ 100% |
Частотомер:
| Параметр | Значение | |
|---|---|---|
| Функции | Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения | |
| Частотный диапазон | Один канал: 100 мГц~200 МГц немодулированный сигнал | |
| Разрешение | 6 разрядов | |
| DC связь | DC | ±1,5 В DC |
| 100 мГц...100 МГц | 250 мВп-п~5 Вп-п (DC+AC) | |
| 100 МГц...200 МГц | 450 мВп-п~3 Вп-п (DC+AC) | |
| AC связь | 100 мГц...100 МГц | 250 мВп-п~5 Вп-п |
| 100 МГц...200 МГц | 450 мВп-п~4 Вп-п | |
| Измерение длительности импульса и коэффициента заполнения | 1 Гц...10 МГц | 250 мВп-п~5 Вп-п |
| Параметры входа | Входной импеданс | 1 МОм |
| Связь | AC, DC | |
| ФВЧ | Вкл/Выкл | |
| Чувствительность | низкая, средняя, высокая | |
| Диапазон уровня запуска | ±2,5 В | |

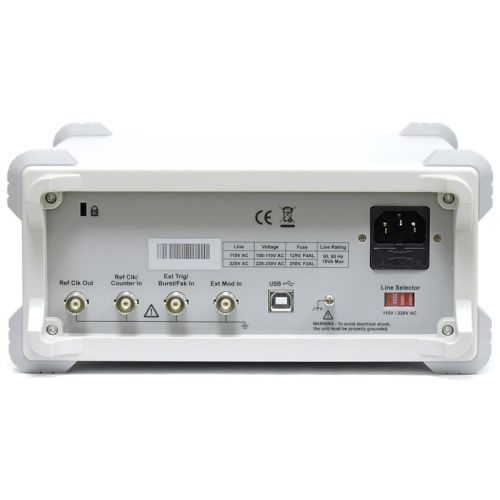

Входы/выходы:
| Параметр | Значение | |
|---|---|---|
| Вход внешней модуляции | Диапазон входных частот | DC~20 кГц |
| Диапазон входных напряжений | ±5 Вп-п | |
| Входной импеданс | 10 кОм, типичное | |
| Вход внешнего запуска | Уровень | TTL |
| Фронт | нарастающий или спадающий (по выбору) | |
| Длительность импульса | >100 нс | |
| Задержка запуска | 0 нс~60 с | |
| Вход внешнего тактирования | Импеданс | 1 кОм, AC связь |
| Входное напряжение | 100 мВп-п~5 Вп-п | |
| Частота | 10 МГц±9 кГц | |
| Выход внешнего тактирования | Импеданс | 50 кОм, AC связь |
| Амплитуда | 3,3 Вп-п, доступно 1 МОм | |
| Вход частотомера (используется разъем Входа внешнего тактирования) | DC связь | ±1,5 В DC (DC) 250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц |
| AC связь | 250 мВп-п~5 Вп-п 1 Гц...100 МГц 450 мВп-п~4 Вп-п 100 МГц...200 МГц | |
| Связь между каналами, копирование каналов | Девиация фазы | 0° ~ 360° |
Основные характеристики:
| Параметр | Значение | |
|---|---|---|
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов | |
| Питание | 100~240 В АСскз，50/60 Гц, CATII | |
| Интерфейс | USB устройство, USB host | |
| Потребляемая мощность | не более 18 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 235 х 110 х 295 мм | |
| Вес | 3 кг | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
