MFG-72120 - 2-канальные генераторы сигналов специальной и произвольной формы

Описание модели: MFG-72120 - 2-канальные генераторы сигналов специальной и произвольной формы

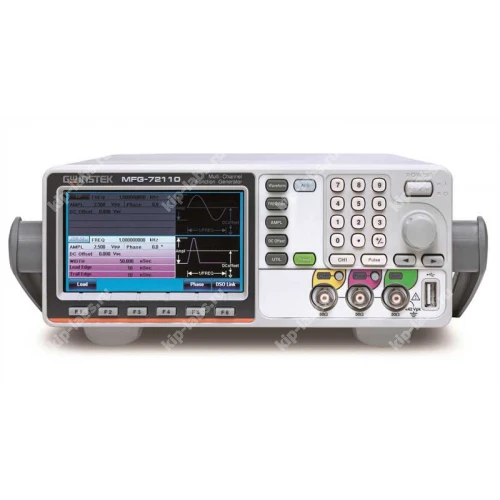

MFG-72120 - двухканальный генератор, предназначенный для формирования специальных и произвольных форм сигналов в лабораторных измерениях и при стендовых испытаниях; при этом прибор выпускает GW Instek.

Устройство применяет прямой цифровой синтез с частотным шагом 1 мкГц и оснащено 14‑битным ЦАП при частоте дискретизации 200 МГц. Также доступен режим ARB, память для формирования СПФ объёмом 16k точек (10 ячеек) и набор встроенных форм - подробнее о серии можно посмотреть в разделе генераторы сигналов.

При необходимости редактирование произвольной формы выполняют без подключения к ПК, что позволяет изменять точки и линии, а также сохранять и загружать файлы на USB‑накопитель.

При интеграции в испытательные стенды целесообразно учитывать дискретность выдаваемых значений. Это важно для корректной синхронизации и обмена данными.

Преимущества

• Два выхода с полной гальванической развязкой увеличивают варианты подключения; кроме того, предусмотрена возможность каскадного соединения для наращивания выходного напряжения.
• Точная установка частоты с погрешностью 2*10-5 и богатые режимы модуляции облегчают воспроизведение сложных сигналов.
• Крупный цветной графический ЖК‑дисплей 11 см (480 х 272) обеспечивает удобный визуальный контроль; дополнительно предусмотрены интерфейсы USB (host/device) и вход синхронизации.

Область применения

• В инженерных и научно‑исследовательских лабораториях прибор применяют для генерации эталонных и тестовых сигналов.
• Применяют при стендовых испытаниях и при отладке электронных узлов. Также используется в учебных аудиториях для демонстраций.
• Подходит для испытаний приёмопередающих модулей и для разработок средств связи.

Отличительные особенности генератора сигналов специальной и произвольной формы MFG-72120:

• Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72160MR), усилитель до 20 Вт (72120MA)
• Все выходы полностью гальванически развязаны
• Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
• Прямой цифровой синтез, разрешение по частоте 1 мкГц
• Погрешность установки частоты 2*10-5
• Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
• Память для формирования СПФ: 16k точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
• Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst) – кроме MFG-72110/-72120
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Встроенный частотомер: 5 Гц…150 МГц - кроме MFG-72110/-72120
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
• Большой цветной графический ЖК-дисплей 11 см (480 х 272)
• Интерфейсы USB (host/ device)
• Вход синхронизации и внешней модуляции/выход ТТЛ
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение AWES для формирования сигналов произвольной формы
