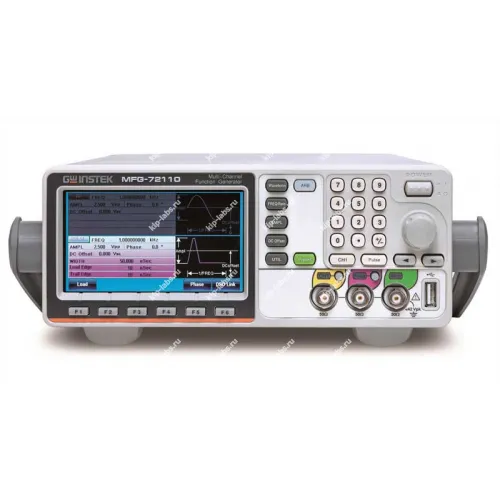

MFG-72160MF - 2-канальные генераторы сигналов специальной и произвольной формы

Описание модели: MFG-72160MF - 2-канальные генераторы сигналов специальной и произвольной формы

MFG-72160MF - двухканальный генератор для формирования специальных и произвольных форм сигналов. Его выпускает GW Instek.

Прибор объединяет несколько рабочих режимов и обеспечивает развязку выходов, что упрощает подключение к различным устройствам и позволяет использовать его совместно с измерительными системами; подробную информацию о родственной номенклатуре можно посмотреть среди генераторы сигналов.

Преимущества

Конструкция прибора ориентирована на гибкое управление формой и параметрами сигнала, что облегчает подготовку тестовых сигналов в лабораторных и прикладных задачах.

• Несколько рабочих режимов, совмещённых в одном корпусе, уменьшают необходимость использования дополнительной аппаратуры.
• Выходы имеют полную гальваническую развязку, благодаря чему снижается влияние помех при совместном использовании с другим оборудованием.
• Применение прямого цифрового синтеза даёт разрешение по частоте 1 мкГц и обеспечивает стабильность установки.
• ЦАП 14 bit в сочетании с частотой дискретизации 200 МГц обеспечивает воспроизведение точных аналоговых форм.
• Память для СПФ объёмом 16k точек облегчает создание и сохранение пользовательских форм.
• Разнообразие режимов модуляции и поддержка формирования пакетов (Burst) повышают гибкость при моделировании сигналов.
• Крупный цветной графический дисплей 11 см упрощает визуальную проверку и настройку параметров.

Область применения

Прибор применяют в НИОКР, лабораторных испытаниях и при наладке радиоэлектронной аппаратуры; это включает проверку модулей, усилителей и приёмопередающей техники. Кроме того, устройство пригодно для использования в учебных лабораториях и на автоматизированных тестовых стендах.

Технические параметры целесообразно учитывать при планировании измерений и выборе методик. При необходимости рекомендуется сверять конфигурацию прибора с требованиями конкретного теста.

• Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72160MR), усилитель до 20 Вт (72120MA)
• Все выходы полностью гальванически развязаны
• Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
• Прямой цифровой синтез, разрешение по частоте 1 мкГц
• Погрешность установки частоты ?2*10-5
• Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
• Память для формирования СПФ: 16k точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
• Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst) – кроме MFG-72110/-72120
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Встроенный частотомер: 5 Гц…150 МГц - кроме MFG-72110/-72120
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
• Большой цветной графический ЖК-дисплей 11 см (480 х 272)
• Интерфейсы USB (host/ device)
• Вход синхронизации и внешней модуляции/выход ТТЛ
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение AWES для формирования сигналов произвольной формы
