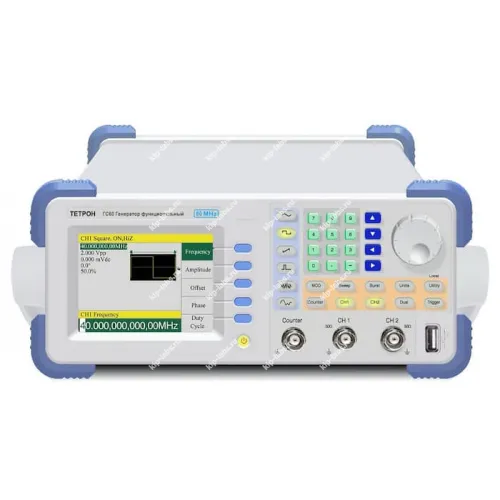

Назначение и принцип: ТЕТРОН-ГС60 Генератор сигналов произвольной формы 60 МГц
Прибор ТЕТРОН-ГС60 создан как лабораторный двухканальный генератор произвольных форм сигналов на основе DDS; разработчик - Тетрон, при этом номинальная верхняя частота составляет 60 МГц.
Устройство относится к генераторы сигналов и рассчитано на применение в измерительных и испытательных схемах, что позволяет интегрировать его в стенды и лабораторные комплекты.
Функциональные опции
В управлении реализован цифровой интерфейс с цветным ЖК-дисплеем 3,5 дюйма, при этом доступен USB для связи с ПК и подключения внешних накопителей; в работе прибор поддерживает разнообразные режимы модуляции и пакетную генерацию сигналов, что позволяет гибко формировать тестовые последовательности.
На практике доступно 52 формы сигнала и 16-битное вертикальное разрешение для точного задания амплитудных профилей, а встроенный частотомер расширяет возможности контроля частоты до 1000 МГц.
Сферы использования
При эксплуатации прибор применяют в лабораторных исследованиях, при отладке радиоэлектронных устройств и при калибровке измерительной аппаратуры; в работе он удобен для генерации модуляций AM, DSB‑AM, FM, PM, PWM, FSK и PSK.
На практике ТЕТРОН-ГС60 используется для тестирования приёмников и коммутаторов сигналов, а также для формирования свипов и пакетных последовательностей в автоматизированных стендах.
- Модель отличается высокой стабильностью и точностью установки, разрешением от 1мВ и 1мкГц.
- Прямой цифровой синтез, модуляция AM, DSB-AM, FM, PM, PWM, FSK, PSK, свипирование, пакетный режим.
- 52 различных формы сигнала. Вертикальное разрешение 16 бит. Встроенный частотомер до 1000 МГц.
- Удобное цифровое управление, яркий цветной ЖК-дисплей 3,5 дюйма.
- USB интерфейс для связи с ПК и подключения внешнего накопителя.
- В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
Технические характеристики ТЕТРОН-ГС60:
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Частота сигнала (синус) | 60 МГц |
| Частота сигнала (меандр) | 60 МГц |
| Частота сигнала (произвольной формы) | 60 МГц |
| Основные формы сигнала | Sine, Square, Pulse, Ramp, Noise, DC, произвольной формы |
| Частота дискретизации | 400 Мв/с |
| Длительность сигнала | 16384 точек |
| Вертикальное разрешение | 16 бит |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | +/-5×10(-6) |
| Стабильность частоты | +/-1×10(-6) |
| Искажения (синус) | =< 0.2% |
| Коэффициент заполнения | 0.1% - 99.9% |
| Время нарастания и спада | 6 нс – 1 мкс |
| Минимальная длительность импульса | 6 нс |
| Задание симметрии (пилообразный сигнал) | 0.0% - 100.0% |
| Амплитуда (импеданс 50 Ом) | 1mVpp - 10Vpp до 40Мгц, 1mVpp - 5Vpp до 60 МГц |
| Амплитуда (высокий импеданс) | 1mVpp - 20Vpp до 40Мгц, 1mVpp - 10Vpp до 60 МГц |
| Погрешность | +/-1%, +/-1mVpp |
| Неравномерность | =< 0.2 дБ до 10 МГц, =< 0.4 дБ до 30 МГц |
| Смещение (Offset) | +/-10В (высокий импеданс), погрешность +/-1% |
| Модуляция | AM, DSB-AM, FM, PM, PWM, FSK, PSK, свипирование, пакетный режим |
| Частотомер | 1 Гц – 1000 МГц, разрешение 8 знаков |
| Дисплей | жидкокристаллический 3.5 дюйма, цветной, QVGA |
| Интерфейс | USB |
| Питание | 220 (+/-10%), 50/60Гц (+/-2 Гц) |
| Условия эксплуатации | температура 0C - 40C, влажность до 80% |
| Габаритные размеры | 260х390х105 мм |
| Масса | 2.5 кг |
Комплектация:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов ТЕТРОН-ГС60 | 1 шт. |
| 2 | Кабель соединительный BNC-«крокодил» | 1 шт. |
| 3 | Кабель USB | 1 шт. |
| 4 | Кабель питания | 1 шт. |
| 5 | Паспорт изделия | 1 шт. |
| 6 | Сертификат о калибровке | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Тетрон |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
