MFG-72130M - 2-канальные генераторы сигналов специальной и произвольной формы

Описание модели: MFG-72130M - 2-канальные генераторы сигналов специальной и произвольной формы

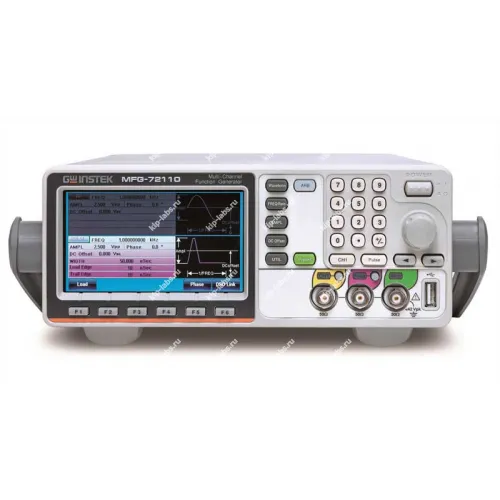

Двухканальный генератор специальной и произвольной формы MFG-72130M выпускает GW Instek, при этом прибор предназначен для формирования как стандартных, так и произвольных сигналов и поддерживает множество режимов работы и вариантов выходных конфигураций.

Выходы прибора имеют полную гальваническую развязку, что упрощает включение в сложные схемы и уменьшает взаимные помехи. Диапазон синусоидальных частот составляет 1 мкГц…10/20/30/60 МГц (в зависимости от модели), а прямая цифровая синтезаторная архитектура обеспечивает разрешение по частоте 1 мкГц и погрешность установки 2*10-5; кроме того, модель интегрируется в систему тестирования как часть линейки генераторы сигналов.

В приборе используется 14‑битный ЦАП с тактовой частотой выборки 200 МГц, и доступна память объёмом 16k точек для формирования сложных специальных форм; что позволяет выполнять локальную правку СПФ без обязательного подключения к ПК и хранить/загружать файлы с USB‑накопителя для повторяемых измерений.

Преимущества

• Многофункциональная платформа «4 в 1», объединяющая генератор сигналов, импульсный генератор, ВЧ‑источник и усилитель.
• Все выходы изолированы гальванически, что снижает риск взаимных помех при параллельной работе каналов.
• Высокая точность установки частоты и разрешение в 1 мкГц обеспечивают стабильность параметров сигнала.
• Поддержка ARB и редактора СПФ без ПК даёт оперативность при подготовке сложных последовательностей.
• Наличие цветного графического дисплея упрощает визуальную проверку формы сигнала и навигацию по меню.

Область применения

Устройство применяют для генерации тестовых и эталонных сигналов при лабораторных измерениях и при отладке радиоэлектронных изделий, при этом прибор также подходит для стендовых испытаний, учебных задач и серийной проверки компонентов. Дополнительно модель используется в задачах, где требуются синхронизация и внешняя модуляция; дискретность и гибкость управления облегчают интеграцию в автоматизированные испытательные стенды.

Ключевые особенности генератора специальной и произвольной формы MFG-72130M:

• Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72160MR), усилитель до 20 Вт (72120MA)
• Все выходы полностью гальванически развязаны
• Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
• Прямой цифровой синтез, разрешение по частоте 1 мкГц
• Погрешность установки частоты 2*10-5
• Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
• Память для формирования СПФ: 16k точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
• Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst) – кроме MFG-72110/-72120
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Встроенный частотомер: 5 Гц…150 МГц - кроме MFG-72110/-72120
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
• Большой цветной графический ЖК-дисплей 11 см (480 х 272)
• Интерфейсы USB (host/ device)
• Вход синхронизации и внешней модуляции/выход ТТЛ
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение AWES для формирования сигналов произвольной формы
